SML CNC 파이프 절단기는 통합 PLC 자동 제어 시스템을 사용합니다. PLC는 모든 기계 프로세스를 조정하여 공급, 길이 설정, 절단, 양면 베벨링, 레이저 마킹, 배출 및 짧은 재료 분류 등의 원활한 작동을 가능하게 합니다. 이를 통해 수동 개입이 줄어들고 운영 오류와 안전 위험이 방지됩니다. 안정적이고 신뢰할 수 있는 생산을 위해 터치스크린에서 한 번의 탭으로 전환 매개변수를 저장하고 검색할 수 있습니다. 파이프 및 프로파일의 대량 연속 처리에 적합하며 생산량을 늘리고 비용을 낮추며 수율을 높이는 데 도움이 됩니다.
SML CNC 파이프 절단기에는 통합 PLC 자동 제어 시스템이 장착되어 있습니다. 공급, 길이 설정, 절단, 베벨링, 마킹, 배출 및 분류 작업을 포함한 여러 프로세스가 연계되어 수행됩니다. 파이프 및 프로파일에 대한 자동화된 파이프라인 작업을 실현하려면 최소한의 수동 개입이 필요합니다.

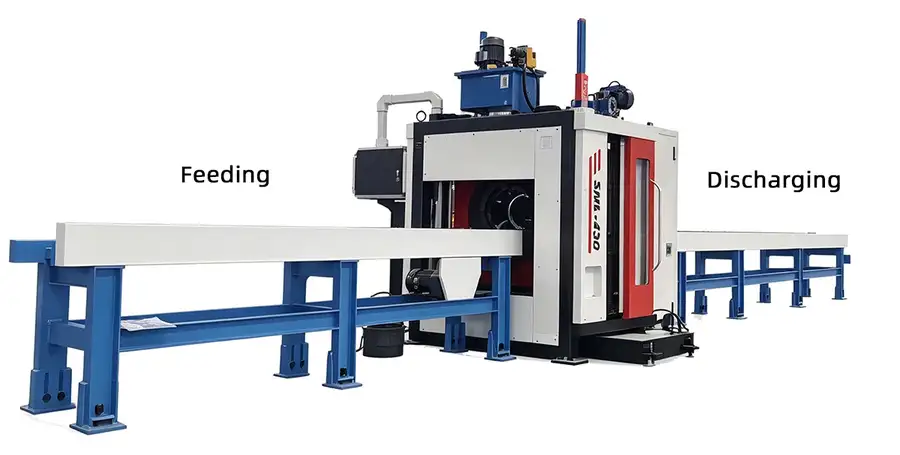

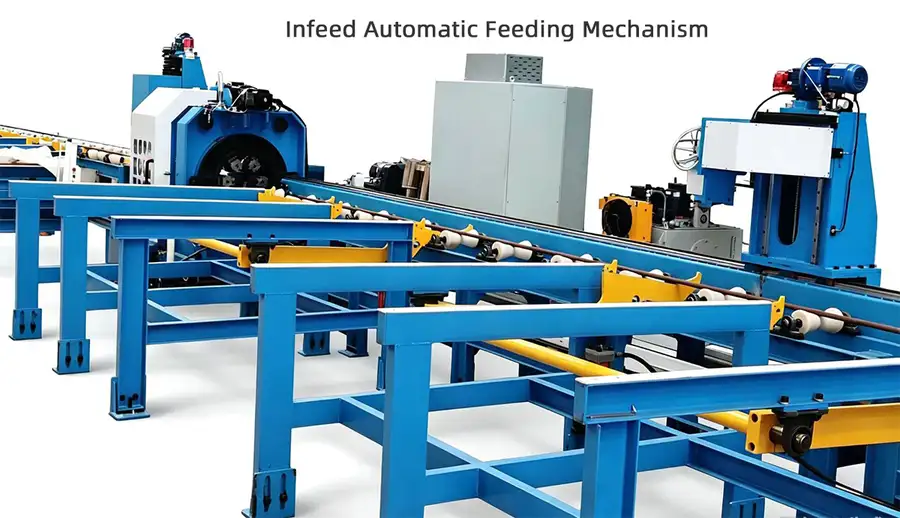

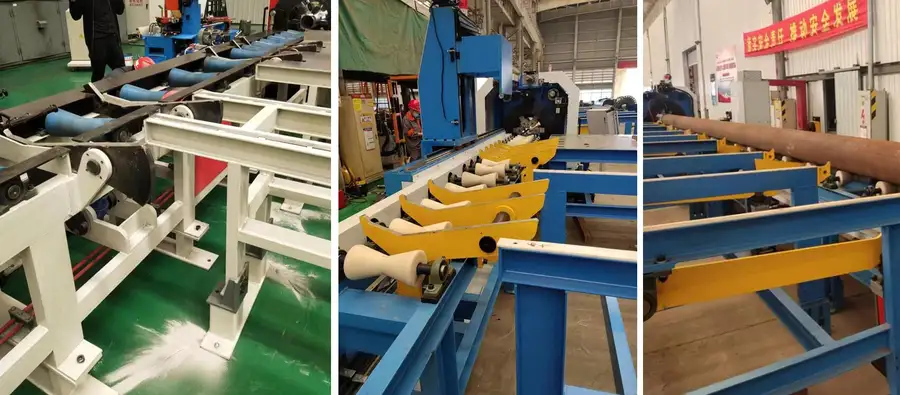

재료 충돌을 방지하기 위해 대량 적재 및 공급을 위한 자동 공급 메커니즘이 장착되어 있습니다. 서보 포지셔닝은 안정적이고 정확한 길이 제어를 제공합니다. 수동 측정 및 마킹 없이 제품 사양을 빠르게 전환할 수 있습니다.
단일 클램핑 설정으로 절단 및 양단 베벨링을 완료할 수 있습니다. 재클램핑으로 인한 위치 오류를 제거하고 일관된 베벨 각도와 표면 마감을 보장하며 후속 용접 준비를 단순화합니다.

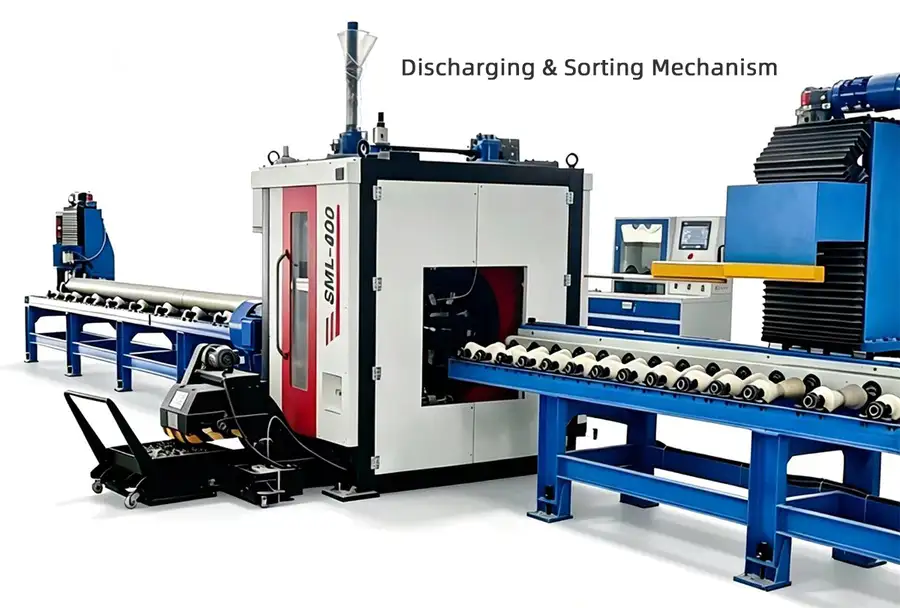

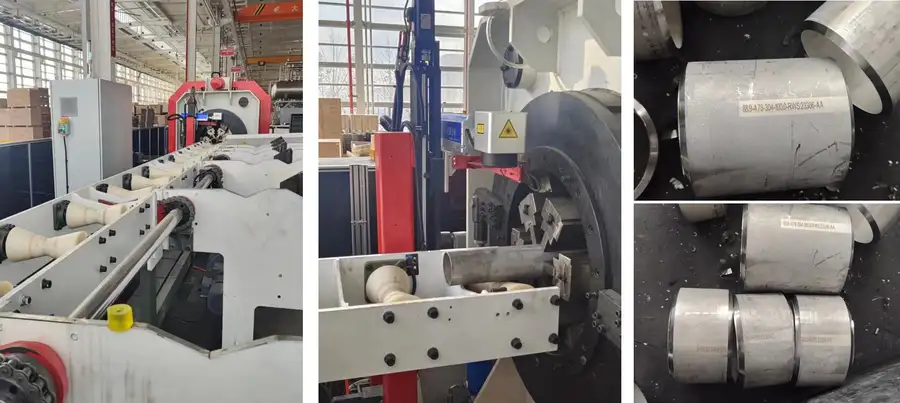

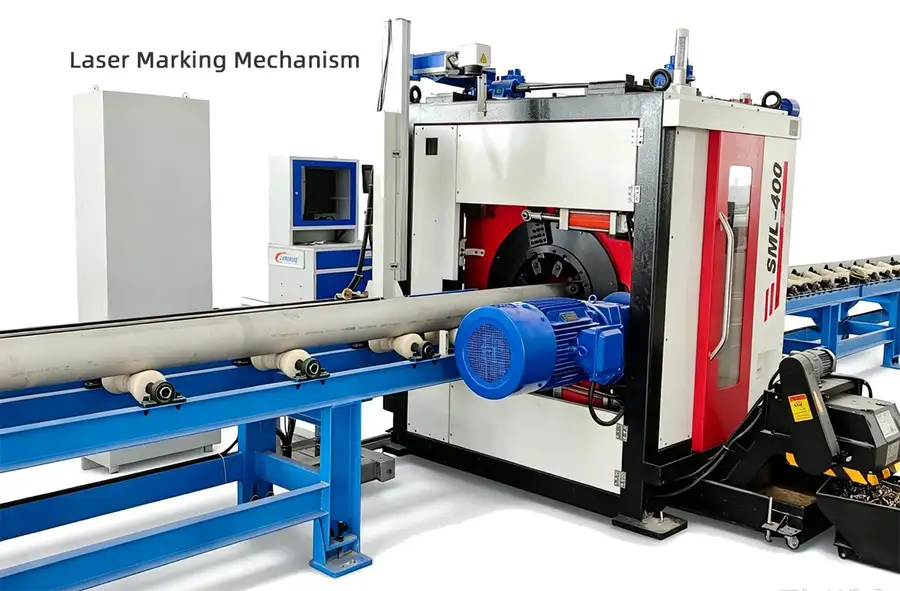

레이저 마킹 장치와 통합되어 제품 추적을 위해 배치 번호, 사양 및 일련 번호를 자동으로 새깁니다. 짧은 길이의 재료 식별 및 거부 기능이 있습니다. 적격 제품과 스크랩은 수동 분류가 필요 없이 자동으로 별도의 구역으로 배출됩니다.
공정 매개변수는 터치스크린을 한 번 탭하여 저장하고 불러올 수 있습니다. 인적 오류와 안전 위험을 줄이고 생산 능력을 꾸준히 향상시키며 인건비를 절감하고 수율을 향상시킵니다.
| 모델 | 설명 | 가공 범위 | 가공 벽 두께 | 클램핑 방법 |

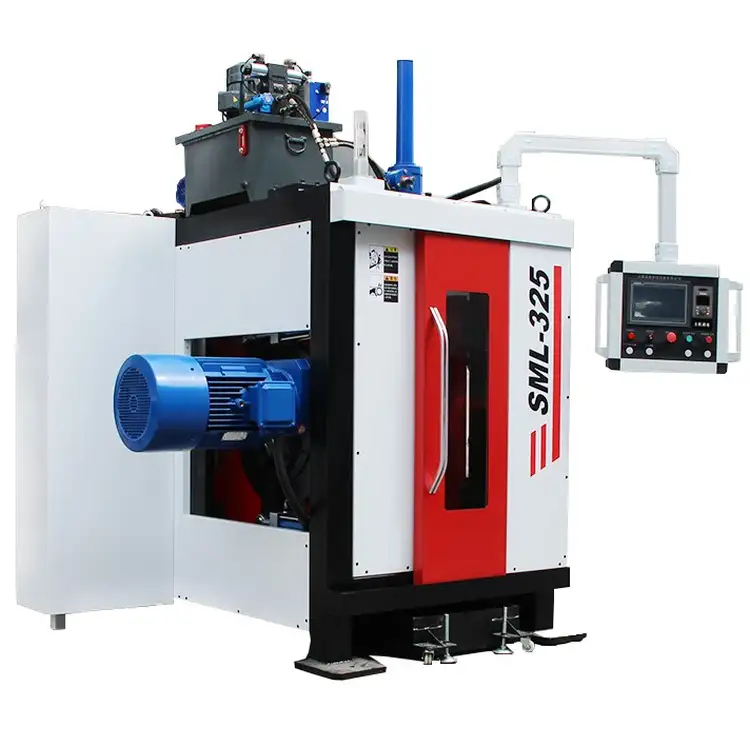

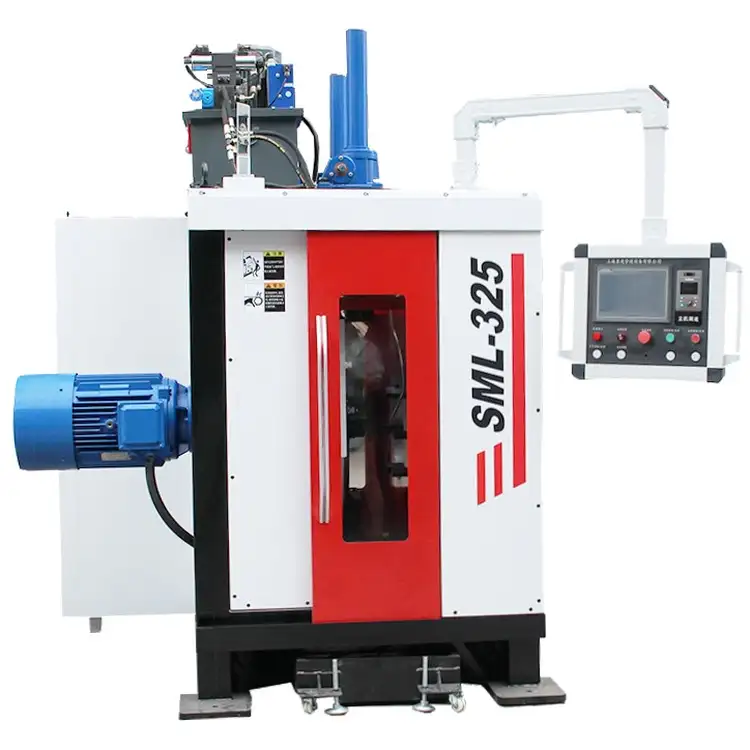

| SML-325 | SML CNC 파이프 절단기 | 50-325mm | 18 이하 | 6조 유압식 싱글 및 더블 사이드 클램핑 |
| SML-426 | SML CNC 파이프 절단기 | 80-426mm | 18 이하 | 8조 유압식 싱글 및 더블 사이드 클램핑 |
| SME-630 | SML CNC 파이프 절단기 | 325-630mm | 18 이하 | 10-조 유압식 싱글 및 더블 사이드 클램핑 |
| SME-830 | SML CNC 파이프 절단기 | 530-830mm | 18 이하 | 12조 유압식 싱글 및 더블 사이드 클램핑 |
탄소강: 절단 + 양면 베벨 최대 18mm / 단일 베벨 최대 20mm
스테인레스 스틸: 절단 + 베벨 최대 15mm / 단일 베벨 최대 18mm
| 매개변수 | SML-325 | SML-430 | SML-630 | SML-830 | 비고 |
| 메인 모터 전원 | 22KW | 30KW | 37KW | 45KW | |
| 본체 리프팅 방법 | 정지된 자동 리프팅 | 정지된 자동 리프팅 | 정지된 자동 리프팅 | 정지된 자동 리프팅 | |
| 클램핑 방법 | 6조 유압식 셀프 센터링 / 유압식 클램핑 | 8조 유압식 셀프 센터링 / 유압식 클램핑 | 10조 유압식 셀프 센터링 / 유압식 클램핑 | 12조 유압식 셀프 센터링 / 유압식 클램핑 | |
| 워터 펌프 전력 | 120W | 120W | 120W | 120W | |
| 전압 / 주파수 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ | |
| 절단 범위 | 50-325mm | 80-430mm | 325-630mm | 530-830mm | |
| 커터 헤드 속도 | 0~55분 | 0~50분 | 0~45분 | 0~40분 | |
| 먹이는 방법 | PLC 제어 서보 공급 | PLC 제어 서보 공급 | PLC 제어 서보 공급 | PLC 제어 서보 공급 | |
| 후퇴 방법 | PLC 제어 서보 후퇴 | PLC 제어 서보 후퇴 | PLC 제어 서보 후퇴 | PLC 제어 서보 후퇴 | |
| 가공능력 | 절단용 단일 공급 + 단일/이중 베벨 | 절단용 단일 공급 + 단일/이중 베벨 | 절단용 단일 공급 + 단일/이중 베벨 | 절단용 단일 공급 + 단일/이중 베벨 | |
| 베벨 프로파일 | V / I / U / 싱글 V(30° V 표준) / 더블 V | V / I / U / 싱글 V(30° V 표준) / 더블 V | V / I / U / 싱글 V(30° V 표준) / 더블 V | V / I / U / 싱글 V(30° V 표준) / 더블 V | |
| 동시 절삭 공구 수 | 1/2 | 1/2 | 1/2 | 1/2 | 3가지 도구, 사용자 정의 가능 |
| 유압 시스템 동력 | 2.2KW | 2.2KW | 2.2KW | 2.2KW | |
| 피드 깊이 | 0.07 | 0.07 | 0.07 | 0.07 | |
| 가공 벽 두께 | <18mm | <18mm | <18mm | <18mm | <18mm |
1. 방전 길이는 선택 사항입니다.
2. 이송바퀴 표면의 탄화방지 처리가 필요한지 여부

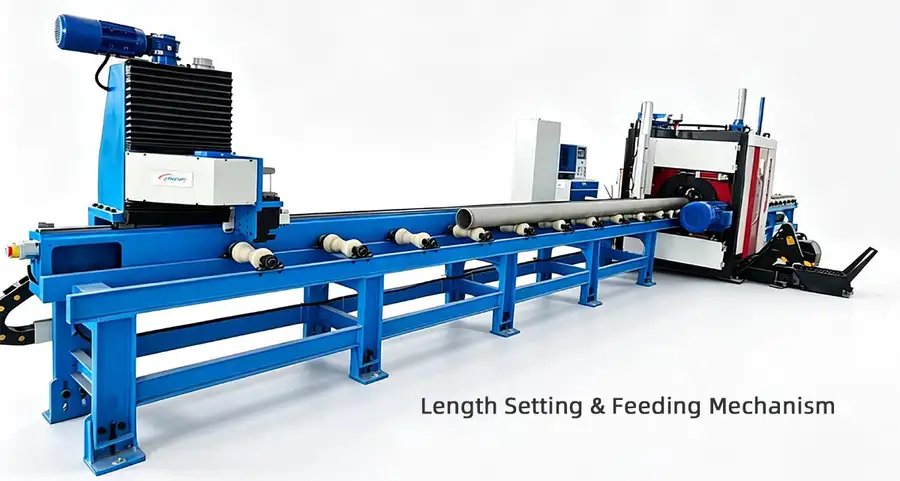

SML 장비 전체 레이아웃 도면(피딩 시스템 + 길이 설정 시스템)
1. 원료 공급 길이
2. 바퀴 탄화방지 처리
3. 수유 모드
4. 단일 길이 설정 치수
1. 원료 공급 길이
2. 바퀴 탄화방지 처리
3. 수유 모드
4. 단일 길이 설정 치수
SML 장비 전체 레이아웃 도면(Infeed & Outfeed Storage System)
1. 원료 길이
2. 최대. 그리고 분. 방전 길이

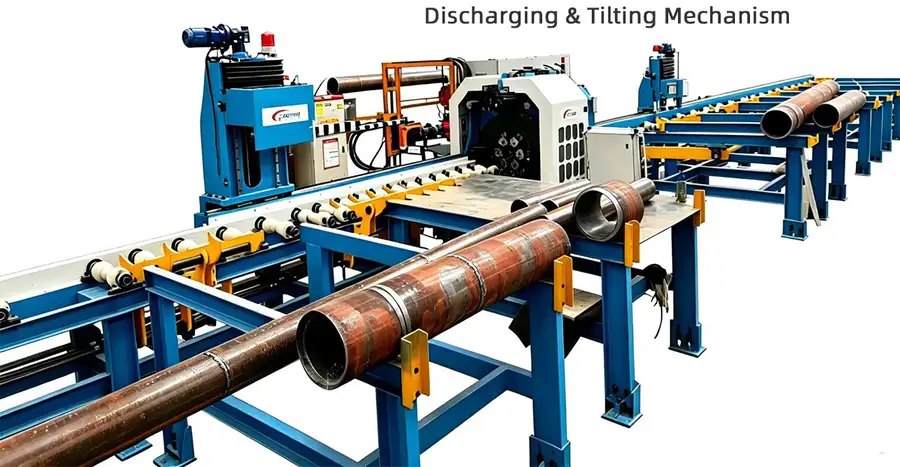

SML 장비 전체 레이아웃 도면(Infeed & Outfeed Tilting 및 Sorting System)
1. 원료 길이
2. 최대 및 최소 방전 길이
A: 이 SML CNC 파이프 절단기는 조정된 프로세스를 갖춘 통합 PLC 자동 제어 시스템을 채택하여 원자재 공급부터 완제품 분류 및 배출까지 전체 프로세스 자동화를 가능하게 합니다.
A: 한 번의 클램핑으로 절단과 양면 베벨링을 완료할 수 있습니다. 재클램핑으로 인한 위치 오류를 방지하고 일관된 베벨 품질을 제공하며 사전 용접 준비 작업을 줄여줍니다.
A: 가공 후 자동 레이저 마킹을 통해 재료 추적이 용이해집니다. 시스템은 수동 피킹 없이 사양을 벗어난 짧은 재료를 자동으로 분류하고 거부합니다.
A: 파이프 및 프로파일의 대량 연속 처리에 이상적입니다. 탭 한 번으로 전환 매개변수를 불러올 수 있어 노동력과 인적 오류를 줄이는 동시에 출력과 수율을 높일 수 있습니다.
무료 보증 기간: SML CNC 파이프 절단기의 보증 기간은 승인일로부터 12개월입니다.
보증 범위 내 서비스: 장비 고장이나 손상에 대해서는 무료 기술 상담 및 수리가 제공됩니다. 문의사항에 대한 답변 : 2시간 이내 전화답변, 8시간 이내 서면답변. 현장 서비스가 필요한 경우, 800km 이내 위치에서는 24시간 이내에, 800km 이상 위치에서는 48시간 이내에 숙련된 엔지니어가 파견됩니다. 엔지니어는 결함이 수정되고 고객 만족이 달성될 때까지 현장에 남아 있어야 합니다.
보증 만료 후 서비스: 서비스 요청 접수 후 2시간 이내에 전화 응답. 전화 안내를 통해 결함을 해결할 수 없는 경우 24시간(800km 이내) 또는 48시간(800km 초과) 이내에 엔지니어를 파견하여 현장 수리 지원을 제공합니다.
회사는 애프터 문제를 신속하고 효율적으로 해결하기 위해 서비스 철학과 운영 지원 서비스 약속을 고수합니다.
