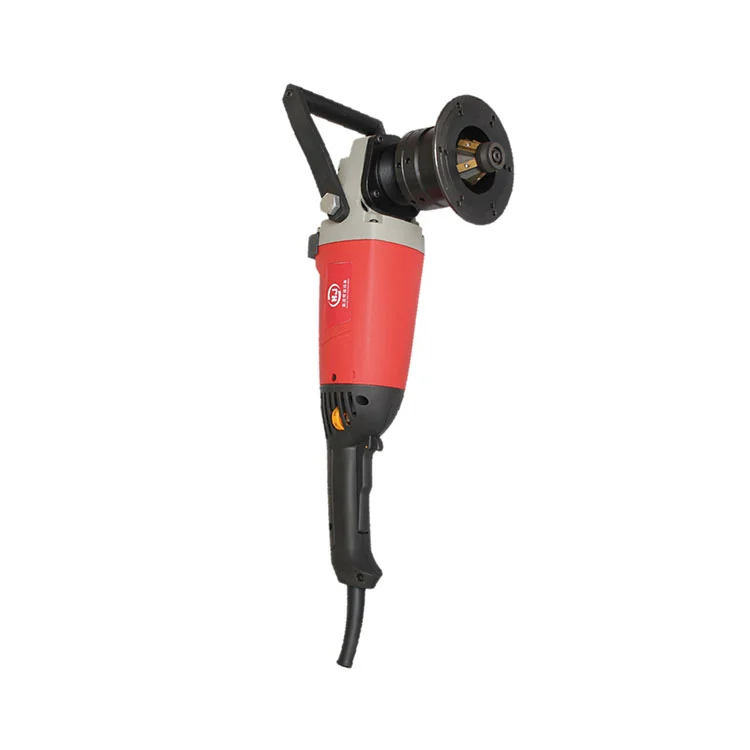

곡선 그루브 기계

중국에 본사를 둔 유명한 파이프라인 장비 제조업체인 Xianjin Pipeline은 Curved Groove Machine을 제공합니다. 평판, 사각 튜브 및 불규칙한 부품에 대한 베벨링을 수행하고 내부 구멍이 ≥50mm인 파이프 공작물도 처리할 수 있습니다. 이 고효율 도구는 용접 사전 제작, 금속 건물 페인팅 전 모따기 및 전기 도금 공정에 적합합니다.

문의 보내기

제품 설명

Curved Groove Machine은 평판, 파이프, 내부 외부 곡선 모서리 및 경사 깊이가 있는 복잡한 곡선에 대한 프로파일 베벨링을 수행합니다.C1‑15mm. 다양한 베벨 각도(일반적으로30° 및 45°)은 다른 커터 헤드를 선택하여 달성할 수 있습니다. 각 커터 헤드에는 교대로 사용할 수 있는 4날 초경합금 인서트 4개가 장착되어 있습니다. 작고 가벼운 이 제품은 다양한 작업 조건에서 고품질의 효율적인 베벨링을 제공합니다.

제품 핵심 기능

1. 다양한 작업 조건에 대한 폭넓은 호환성

Curved Groove Machine은 평판, 사각 튜브 및 특수 모양의 공작물에 베벨 작업을 수행합니다. 또한 내부 보어가 다음보다 작은 파이프 피팅을 처리합니다.50mm. 다양한 커터 헤드가 장착되어 일반적으로 사용되는 베벨 각도를 포함한 다양한 베벨 각도를 제공합니다.30° 및 45°.

2. 운영 비용 절감을 위한 높은 블레이드 활용도

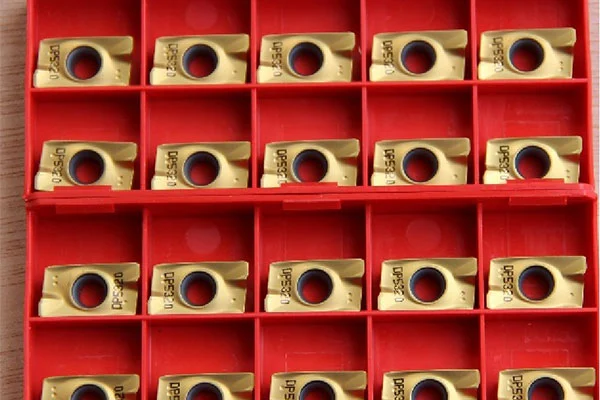

각 커터 헤드에는 4개의 카바이드 인서트가 있습니다. 모든 인서트에는 재사용을 위해 회전할 수 있는 4개의 절삭날이 있습니다. 인서트 한 세트를 4번 사용할 수 있어 인서트 소모량을 크게 줄이고 운영 비용을 절감할 수 있습니다.

3. 강력한 절단 능력과 뛰어난 효율성

강력한 절삭력과 높은 가공속도를 자랑하며, 최대 베벨폭은15mm이동 속도 범위는 다음과 같습니다.분당 0.5m ~ 10m. 지속적인 베벨 길이 조정, 과열 보호 및 전자 속도 제어 기능을 갖추고 있어 안정적인 처리가 가능합니다.강철, 알루미늄, 스테인레스 스틸그리고 다른 금속.

4. 뛰어난 현장 적응성을 위한 컴팩트한 사이즈

컴팩트하고 가벼운 디자인 덕분에 MC15는 모든 종류의 작업 환경에서 고품질 결과를 제공합니다. 이는 금속 구조물의 도장 및 전기도금 전 모따기뿐만 아니라 용접 준비를 위한 이상적인 도구 역할을 합니다.

주요 베벨 유형

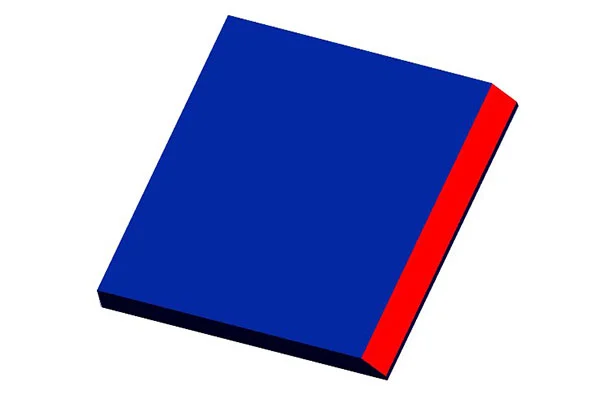

Straight‑edge Bevel

직선형 베벨

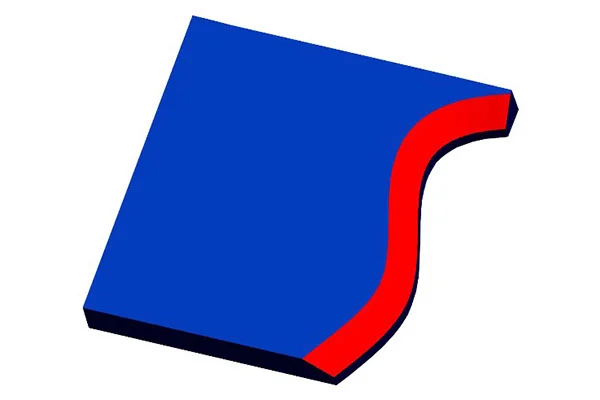

Curved Bevel

곡선 베벨

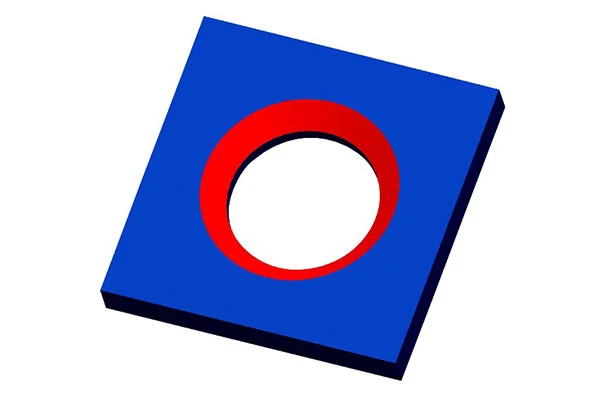

Circular Hole Bevel

원형 구멍 베벨

기술적인 매개변수

BM‑15 곡선형 홈 기계

BM‑15 곡선형 홈 기계
작동 모터	Shanghai Electric Motor Works의 EU 수출용 고효율 모터, IEC 유럽 표준
	전압 AC	힘	빈도	커터 헤드의 정격 속도
	220V	1.8KW	50HZ/60HZ	3000rpm/분
자동 공급	수동 공급
베벨 각도	30°/45°(옵션)
베벨 면 폭	0~15mm
장비 무게	10Kg
커터 헤드 유형	밀링형
무게	8.5kg
포장 크기(L×W×H)	461x140x256mm

현장 사용 사례

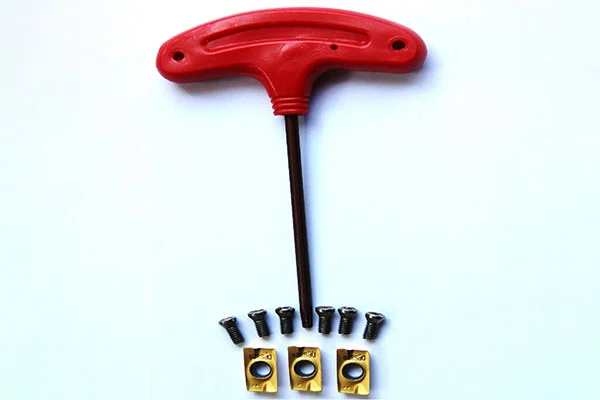

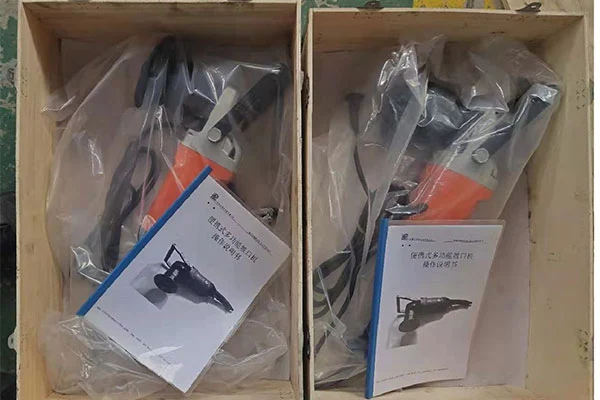

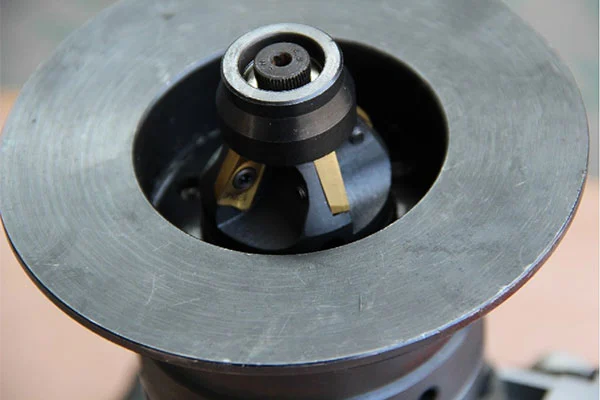

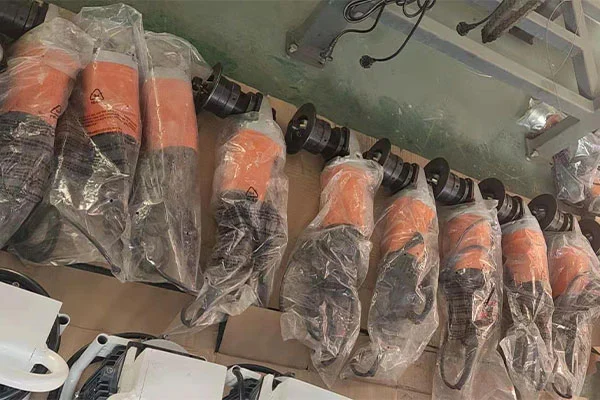

BM‑15 Curved Groove Machine On‑site Use Case

맞춤화 프로세스

우리는 고객의 실제 응용 요구 사항을 충족하기 위해 엄격한 품질 관리를 통해 Curved Groove Machine에 대한 표준화된 전체 프로세스 사용자 정의 서비스를 제공합니다.

1. 요구사항 확인

공작물 사양, 재료, 베벨 유형, 가공 표준 및 현장 작업 조건을 확인합니다.

2. 기술 설계

장비 구조, 커터 구성 및 제어 시스템을 맞춤화하고 독점적인 기술 솔루션 및 도면을 제공합니다.

3. 생산 및 조립

정밀 부품 처리, 표준 부품 조달, 기계 조립 및 전기 배선을 완료합니다.

4. 공장 시운전

베벨 정밀도, 치수 공차, 장비 안정성을 검증하기 위해 시운전 및 샘플 절단을 실시합니다.

5. 검사 및 배송

엄격한 공장 검사를 완료하고 전문적인 방청 포장을 통해 전체 기술 문서 및 예비 부품 세트를 제공합니다.

6. 현장 배송 및 교육

현장 설치, 시운전, 승인을 완료하고 운영 및 유지보수 교육을 제공합니다.

7. 애프터 서비스

장기적인 기술 지원, 예비 부품 공급 및 보증 서비스를 제공합니다.

FAQ

Q1: 베벨링 머신으로 어떤 작업물을 처리할 수 있나요?

A: 이 곡선형 홈 기계는 평판, 사각 튜브 및 불규칙한 부품뿐만 아니라 내부 보어가 있는 파이프 피팅도 처리할 수 있습니다.50mm. 다음을 포함한 여러 베벨 각도30° 및 45°커터 헤드를 교체하여 사용할 수 있습니다.

Q2: 베벨링 기계용 블레이드의 적용 장점은 무엇입니까?

A: 각 커터 헤드에는 4개의 카바이드 인서트가 장착되어 있습니다. 모든 인서트에는 교체 가능한 절삭날이 4개 있습니다. 인서트 한 세트를 4번 재사용할 수 있어 인서트 소모량을 줄이고 운영 비용을 낮출 수 있습니다.

Q3: 베벨링 기계의 절단 성능 매개변수는 무엇입니까?

A: 강력한 절삭력과 빠른 가공속도를 제공합니다. 최대 베벨 폭은 도달합니다15mm, 처리 속도는 다음과 같습니다.0.5m/분 ~ 10m/분.

Q4: 베벨링 기계에는 어떤 구성, 적용 시나리오 및 본체 이점이 있습니까?

A: Curved Groove Machine에는 연속 베벨 길이 조정, 온도 상승 보호 및 전자 속도 제어 기능이 장착되어 있습니다.강철, 알루미늄 및 스테인리스강. 도장 및 전기 도금 전 용접 조립 및 모따기에 적용됩니다. 작고 가벼우며 다양한 작업 조건에서 효율적으로 고품질 베벨을 생산합니다.
