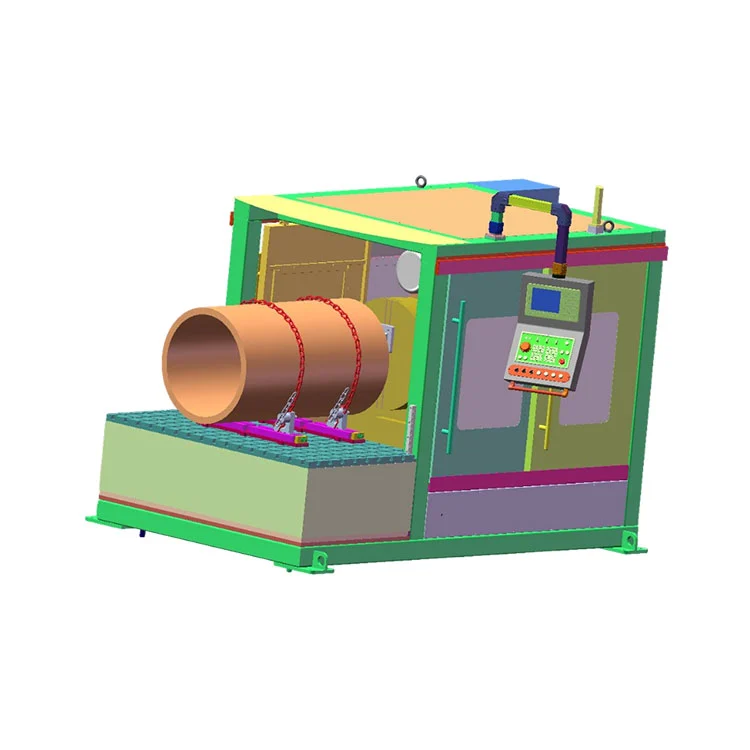

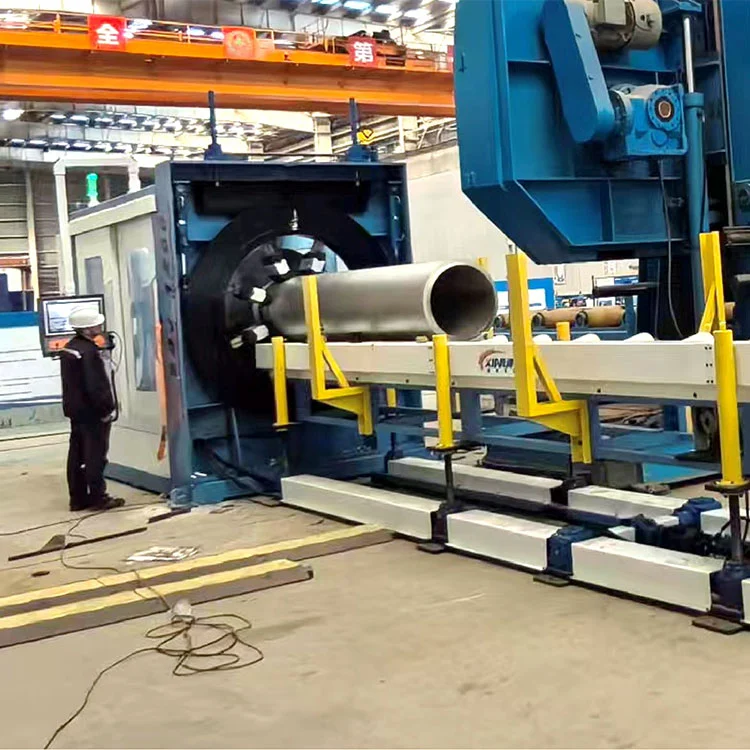

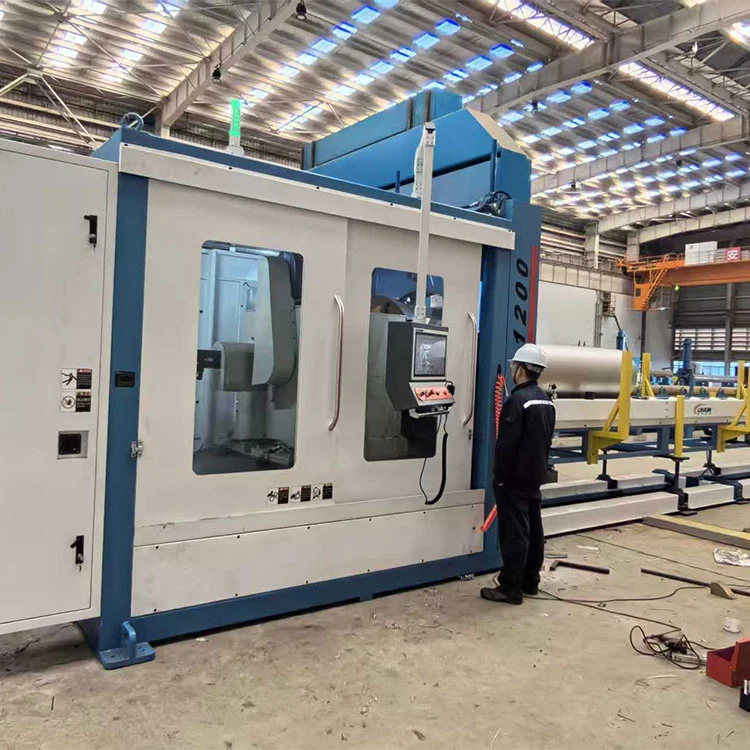

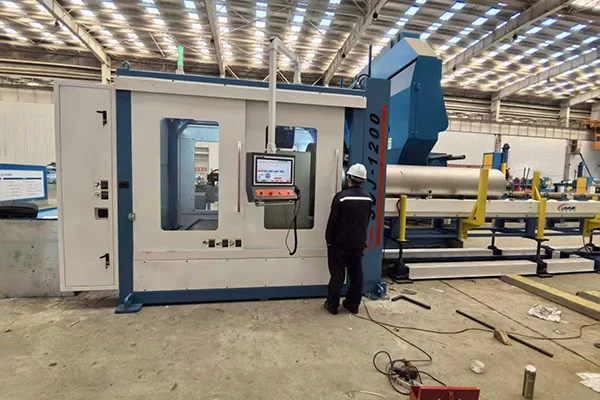

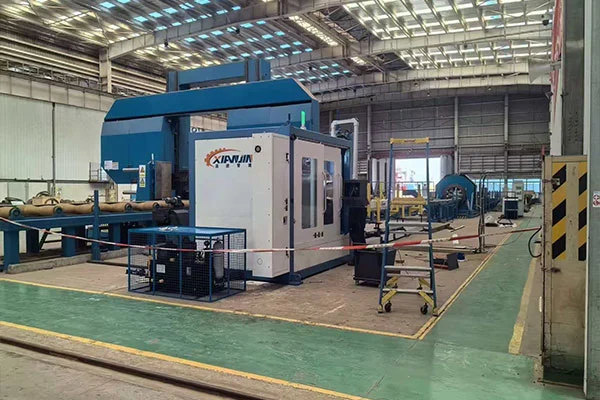

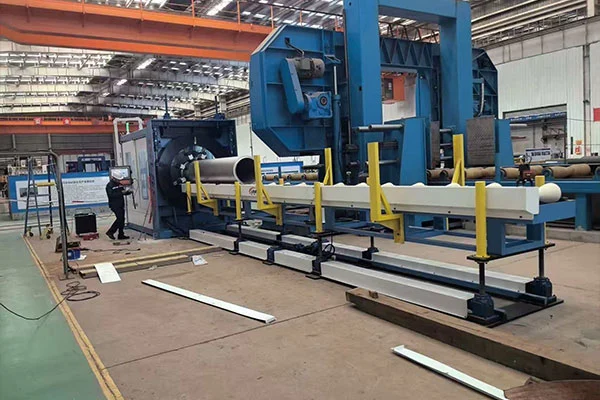

CNC Elbow Beveling Machine은 플랫폼 유형 베벨러의 고급 지능형 업그레이드입니다. 고정밀 특수 형상 파이프 가공을 위해 설계된 이 제품은 정밀한 제어, 고효율 지능, 광범위한 호환성 및 강력한 안전성이라는 네 가지 핵심 장점을 자랑합니다. ±0.1°/0.1mm 정확도를 제공하여 Φ50 1500mm(R=1.5Dr) 엘보와 10개의 150mm 얇은/두꺼운 벽 작업물에 대해 안전한 클램핑 및 변형 없는 가공을 실현합니다.

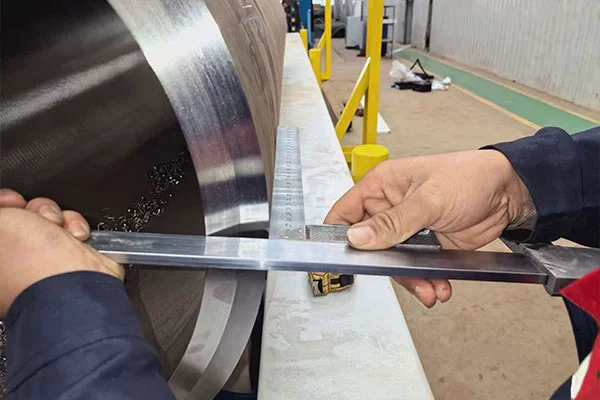

CNC Elbow Beveling Machine은 CNC 시스템과 고정밀 서보 드라이브를 갖추고 있어 ±0.1°/0.1mm의 가공 정확도를 제공합니다. 완전한 디지털 매개변수 제어는 사람이 유발한 오류를 제거하고 배치 생산에서 균일한 정밀도를 보장합니다. 2차 연삭이나 재작업 없이 고급 용접 요구 사항을 직접 충족하는 프리미엄 베벨 프로파일을 생산합니다.
전용 CNC 매크로 프로그램이 내장되어 있어 한 번의 클릭으로 매개변수를 불러오고 편차가 없는 공구 경로로 빠른 베벨 전환이 가능합니다. 반복적인 프로그래밍이나 디버깅이 필요하지 않습니다. 사용자 친화적인 작동으로 특수 형상 파이프의 처리량과 수율을 높이고 리드 타임을 단축하며 대량 생산에 적합합니다.

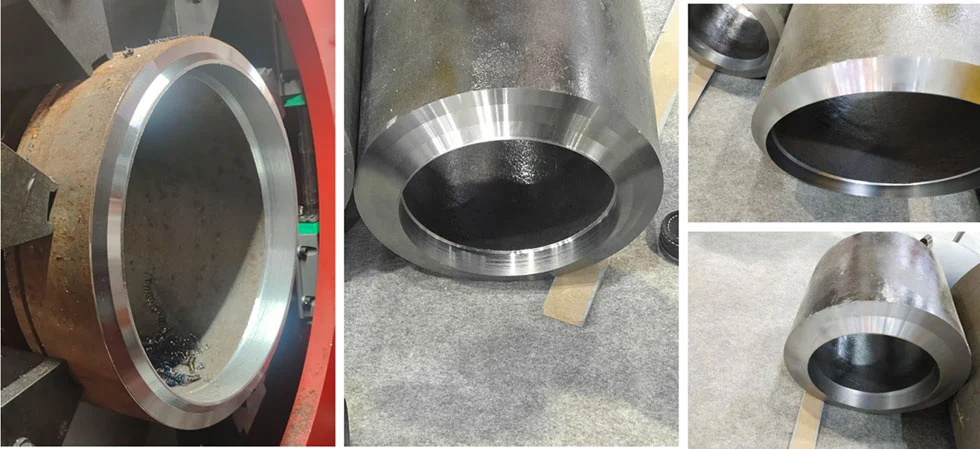

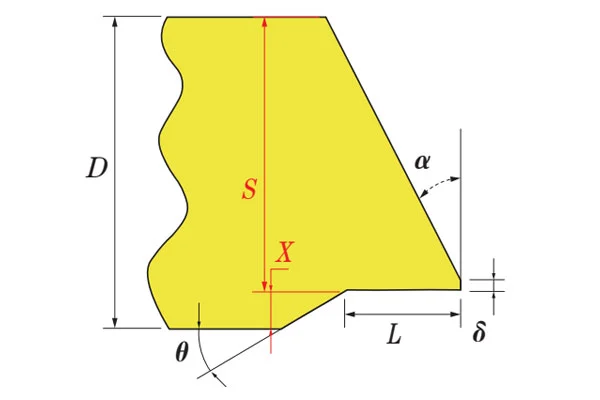

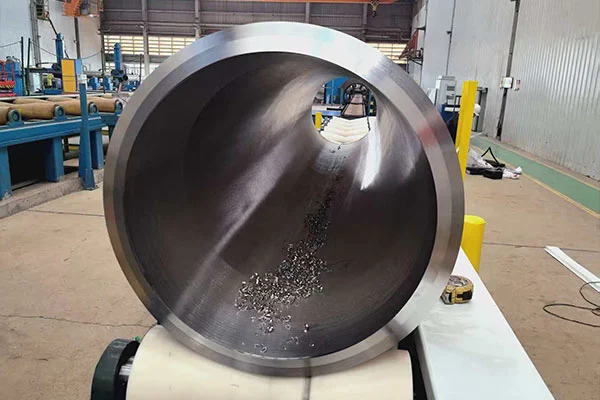

내부 보어, 외부 베벨, 평평한 표면 및 원추형 내부 보어 가공을 덮는 V, 이중 V, U, UV 및 I 유형 베벨을 지원합니다. 가공 범위: 파이프 직경 Φ50 1500 mm (R=1.5Dr), 벽 두께 10 150 mm. 탄소강, 합금강, 스테인리스강, 저온강 등 다양한 작업 조건에 적용할 수 있습니다.

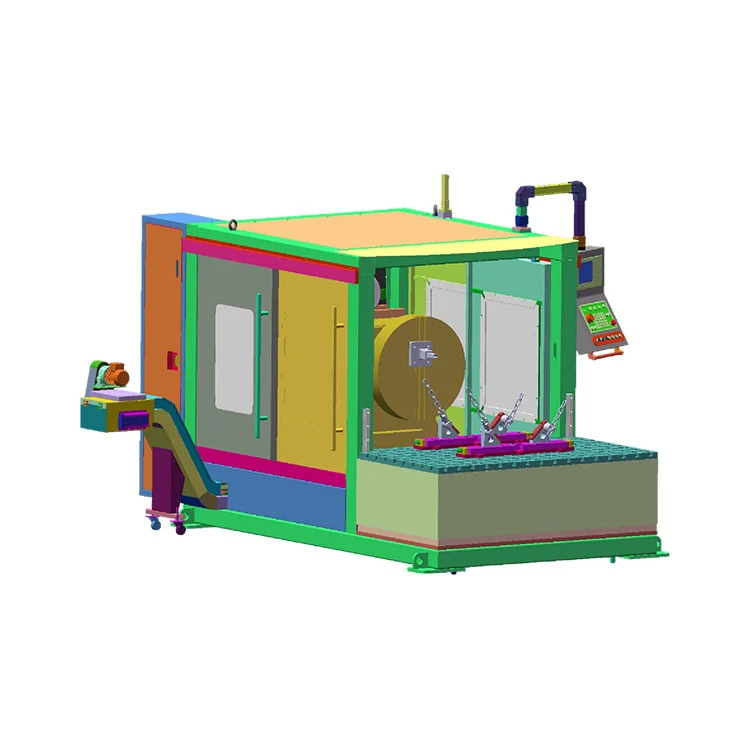

모노블록 고강도 주철 프레임은 견고한 강성과 뛰어난 충격 저항성을 제공합니다. 표준 체인 클램핑과 자체 조정 V 베이스가 진동과 변형이 없는 중절삭을 보장합니다. 완벽한 프레임 보호 및 후면 플레이트 체인 슬래그 제거 시스템은 안전하고 안정적인 장기 고하중 대량 생산을 지원합니다.

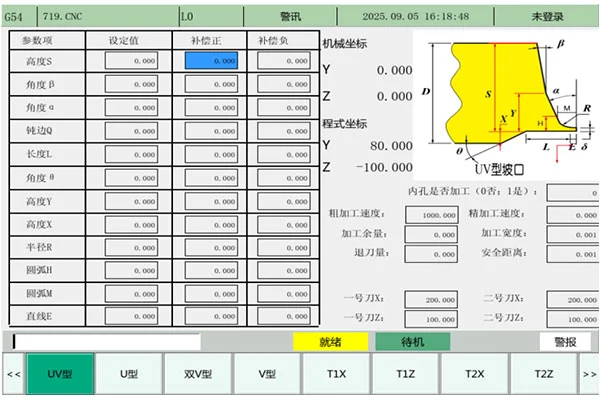

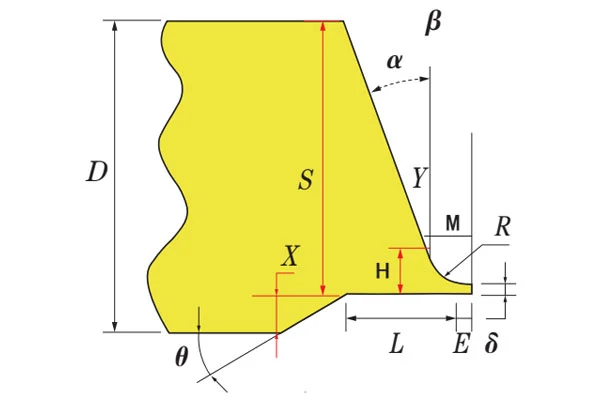

UV 유형 베벨

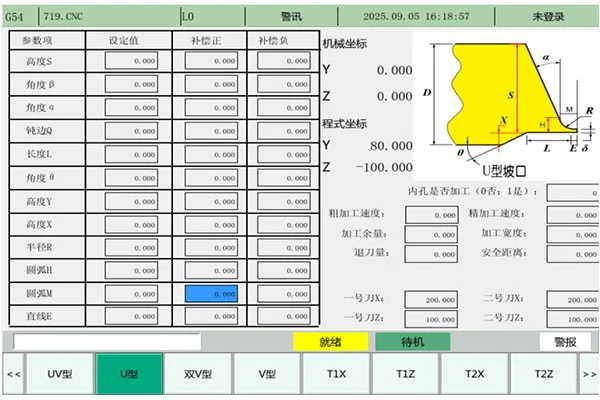

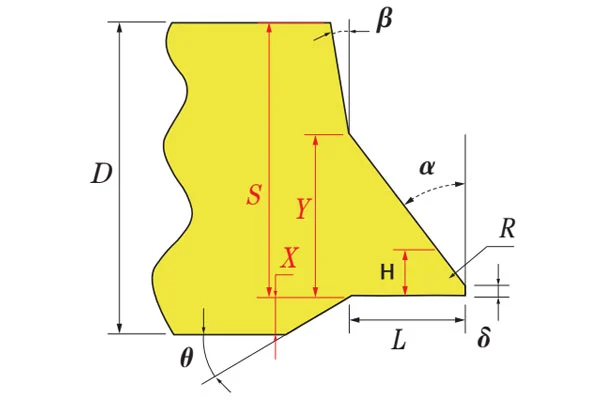

U형 베벨
V형 베벨

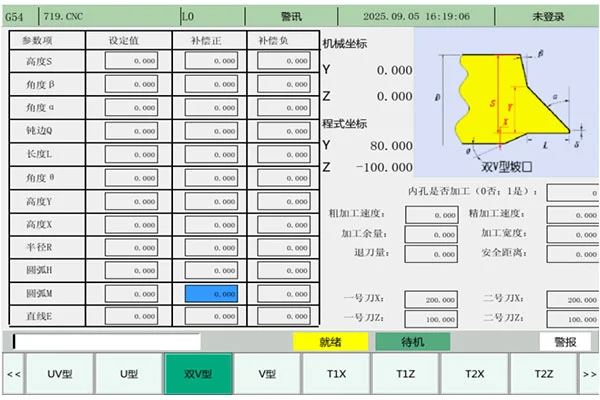

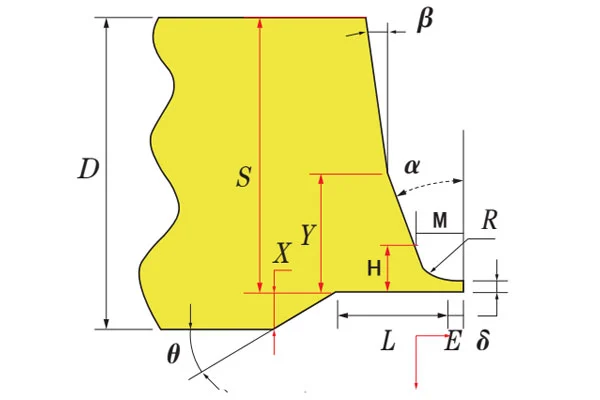

Double‑V 베벨
요청 시 다른 베벨 유형을 맞춤 설정할 수 있습니다.
제품소개

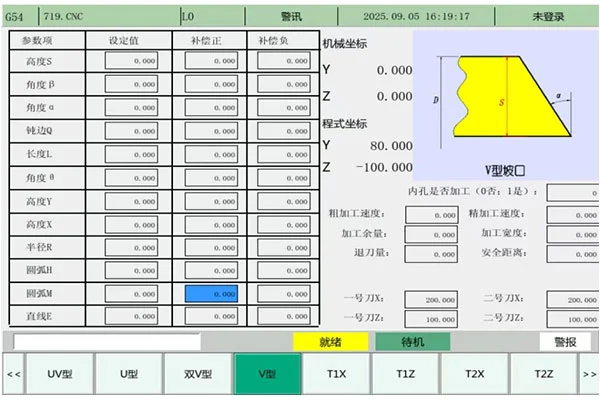

1. 고화질 LCD 디스플레이 화면을 갖춘 CNC 팔꿈치 경사지는 기계
2. 시스템 메모리나 SD 카드에 저장된 변수 데이터를 수집하기 위한 매개변수를 설정합니다. 데이터는 이더넷이나 USB를 통해 저장, 분석, 확인할 수도 있습니다.
3. 뛰어난 실시간 성능과 손쉬운 유지 관리를 위한 EtherCAT/MIII 버스 제어.
4. 실시간 처리 데이터 접근과 편리한 관리를 위해 IoT가 가능합니다.
5. 확장 가능한 응용 소프트웨어 모듈; 고객 요구에 따라 필수 플러그인 모듈을 추가하세요.
6. 뛰어난 실행 속도를 위한 2GB RAM + 8GB 스토리지.
7. 고정밀, 고효율 및 뛰어난 유연성을 바탕으로 제작된 이 제품은 다양한 응용 분야에서 뛰어난 성능을 제공합니다.
제품소개
1. 입력 인터페이스: 키패드, 센서, NC 프로그램으로부터 신호를 수신합니다. 다중 장치 연결 및 데이터 전송을 위해 USB, 직렬 포트 및 이더넷을 지원합니다.
2. 출력 인터페이스: 모터, 솔레노이드 밸브, 표시기에 제어 신호를 보내 기계 이동 및 상태를 제어합니다. 안정적인 실행을 위해 신호 형식이 액추에이터와 일치합니다.

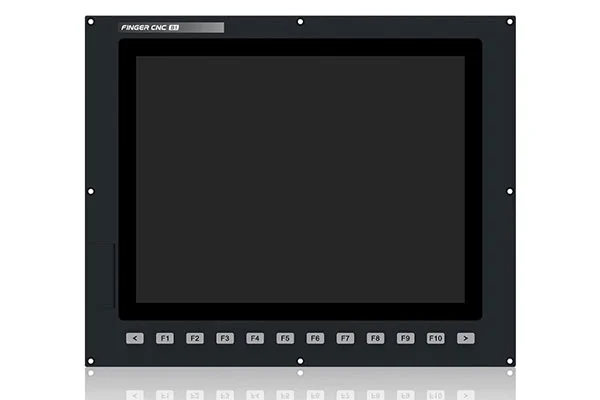

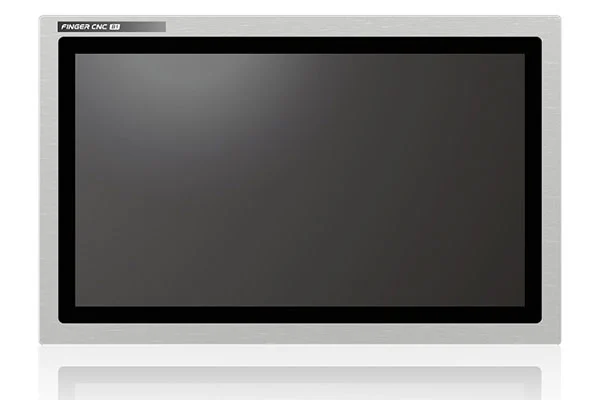

3. 디스플레이 장치: 손쉬운 작동 및 모니터링을 위한 HMI, NC 프로그램, 매개변수, 기계 상태 및 알람 표시용 LCD/터치 스크린.
4. 통신: 원격 모니터링, 프로그램 전송 및 시스템 업그레이드를 위해 호스트 컴퓨터에 연결합니다. 협업 및 중앙 집중식 관리를 위해 다중 장치 유선 네트워킹을 지원합니다.
5. 고급 멀티 코어 CPU 및 슈퍼 컴퓨팅 등급 플랫폼은 매우 부드러운 작동을 제공합니다.
6. 2GB 저장공간으로 다양한 작업에 안정적인 프로그램 실행이 가능합니다.
7. 높은 간섭 방지 설계, 4.5KV EFT 테스트 및 CE 인증을 통과했습니다.
| 시안진 파이프라인 | VS | 국내 경쟁사 |
| 이송 및 후진을 위해 후면 장착형 서보 모터를 채택하여 보다 안정적인 성능과 함께 경쟁사보다 1-2배 높은 높은 처리 효율성을 제공합니다. | 피드 메커니즘 | 전면 장착 모터: 공구 후퇴 속도가 느려 효율성이 떨어집니다. 후면 슬립 링은 고장률이 높습니다. |
| 공구 포스트 공급 메커니즘은 하드 레일 설계를 채택하여 ±0.1의 정밀도를 달성합니다. | 피드 메커니즘 | 일부 제조업체는 0.5-2mm 범위의 정확도로 선형 레일 연결을 채택합니다. |
| 향상된 작동 안전성을 위한 완전 밀폐형 기계 보호입니다. | 안전가드 | 세미 프런트 엔드 보호로 인해 금속 칩이 날아갑니다. |
| 스핀들 가변 주파수 속도 제어와 결합된 기어 변속은 더 큰 토크를 제공합니다. | 스핀들 하우징 | 스핀들 가변 주파수 속도 제어만 가능하므로 저속 가공 시 토크가 낮아집니다. |
| 고출력 2.3kW 피드 모터는 동종 제품의 2배에 달하는 처리 용량을 제공합니다. | 피드 메커니즘 | 저전력 전면 장착 모터는 낮은 공회전 이동 속도를 제공합니다. |
| 기어박스 내부의 모든 기어는 연삭되어 있습니다. | 스핀들 하우징 | 일부 제조업체는 직접 호브 기어를 사용하므로 큰 소음이 발생합니다. |
| 본체는 일체형 주조 구조입니다. 전체 시리즈에 하드 레일을 채택하여 뛰어난 장비 강성을 보장합니다. | 본체 | 선형 레일은 특정 경쟁업체에서 사용됩니다. |
요약하면, CNC Elbow Beveling Machine의 전체 효율성은 동급 경쟁사보다 1 2배 더 높으며 처리 정확도는 5 10배 더 우수합니다.

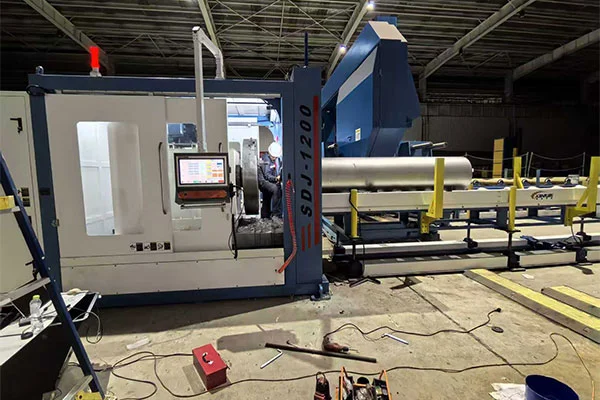

| 모델 | SDN-400 | SDN-600 | SDN-800 | SDN-1200 | SDN-1500 | ||||
| 처리 범위 | Φ30-Φ457 | Φ80-Φ630 | Φ200-Φ830 | Φ300-Φ1200 | Φ500-Φ1500 | ||||
| 가공 벽 두께 | 3-100mm | 3-120mm | 3-150mm | 3-200mm | 3-200mm | ||||
| 베벨 유형 | V, Double‑V, U, UV, I 유형 등 (요청 시 다른 베벨 유형도 선택 가능) | ||||||||
| 클램핑 모드 | 표준 체인 클램핑(표준 구성으로 조절 가능한 지지 베이스 2개) | ||||||||
| 제어 시스템 | 대만 Yida (다른 제어 시스템은 선택 사항입니다) | ||||||||
| 적합한 가공 재료 | 탄소강, 합금강, 스테인레스강, 저온강 등 | ||||||||
| 메인 모터 전원 | 4KW | 7.5KW | 7.5KW | 18.5KW | 4KW | ||||
| 먹이는 속도 | 서보 제어식(조정 가능) | ||||||||
| X축 서보 모터 전원 | 2.3KW | ||||||||
| Y축 서보 모터 전원 | 2.3KW | ||||||||
| 본체 보호 유형 | 통합 프레임 보호 | ||||||||
| 칩 제거 유형 | 후면 플레이트 체인 칩 제거 시스템(표준) | ||||||||
| 유압 모터 동력 | 2.2 / 5(옵션) | ||||||||
| 상하 및 좌우 축 잠금 모드 | 수동/자동(옵션) | ||||||||
| 화면 크기 | 15인치, 19인치(옵션) | ||||||||
| 본체 조명 | 있음(RED 점등) | ||||||||
| X축 위치 조정 정확도 | ±0.1 | ||||||||
| Y축 재배치 정확도 | ±0.1 | ||||||||
| 주 모터 전송 모드 | 견고한 V 벨트 | ||||||||
| 지루한 깊이 | ≤150mm(표준 공구 홀더: 100) | ||||||||
| 스핀들 및 커터 헤드 속도 | 20~200rpm (무단계 속도 조절, 스핀들 가변 주파수 속도 제어) |
||||||||
| 도구 유형 | CNC 표준 인서트 | ||||||||
| 공구 홀더 유형 | 이중 헤드 선삭 공구(하나의 공구로 외부 및 내부 베벨 가공을 모두 완료) | ||||||||
| 플랫폼 리프팅 범위 | 0-250mm | 0-300mm | 0-350mm | 0-400mm | 0-400mm | ||||
| 고정 플랫폼 크기 | 1500X1000mm (고강도 주철 플랫폼) |
1800X1000mm (고강도 주철 플랫폼) |
2000X1000mm (고강도 주철 플랫폼) |
2200X1000mm (고강도 주철 플랫폼) |
2200X1000mm (고강도 주철 플랫폼) |
||||
| 본체 유형 | 일체형 주조 | ||||||||
| 전반적인 차원 | |||||||||
| 장비 무게 | |||||||||
A: CNC 엘보 베벨링 기계는 Φ50 1500 mm(R=1.5Dr)의 파이프 직경과 10 150 mm의 벽 두께를 포괄합니다. 엘보우, 두꺼운 벽 및 얇은 벽 파이프에 안전하고 변형 없는 클램핑을 제공합니다.
A: 원클릭으로 V, 더블 V, U형 베벨 사이를 전환할 수 있습니다. 자체 개발한 CNC 매크로 프로그램을 사용하면 원활한 전환과 정확한 도구 경로를 위해 빠른 매개변수 리콜이 가능합니다. 내부 보어, 외부 베벨 및 기타 다중 프로세스 가공이 가능하므로 반복적인 프로그래밍 및 디버깅을 제거하여 특수 모양의 부품에 대한 맞춤형 베벨을 제공합니다.
A: 가공 정밀도는 ±0.1°/0.1mm에 이릅니다. 베벨 각도, 깊이 및 절단 속도에 대한 디지털 사전 설정 매개변수는 사람의 작업 오류를 제거하고 일괄 생산 전반에 걸쳐 균일하고 안정적인 품질을 보장합니다.

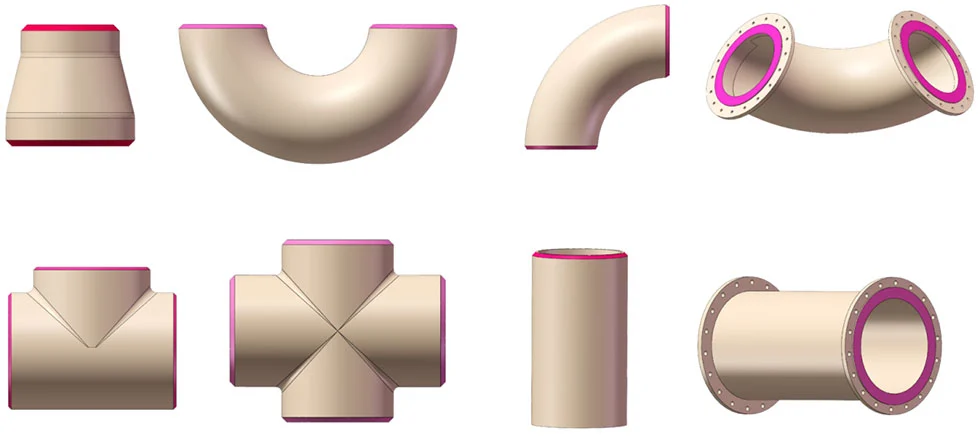

A: 석유 및 가스, 화학, 원자력 분야를 포함한 고급 파이프라인 프로젝트용으로 제작되었습니다. 엘보우, 티, 리듀서 및 크로스를 가공하며 두꺼운 벽 작업물의 고하중 절단, 이상한 모양의 부품에 대한 유연한 적응성 및 일관된 배치 생산 결과를 결합합니다.
• 무료 보증 기간:장비 인수일로부터 12개월.
• 보증 범위 내 서비스:장비의 고장이나 파손에 대해서는 무료로 기술상담 및 수리를 해 드립니다. 문의사항에 대한 답변 : 2시간 이내 전화답변, 8시간 이내 서면답변. 현장 서비스가 필요한 경우, 숙련된 엔지니어가 800km 이내 위치의 경우 24시간 이내에, 800km 이상 위치의 경우 48시간 이내에 파견됩니다. 엔지니어는 결함이 수정되고 고객 만족이 달성될 때까지 현장에 남아 있어야 합니다.
• 보증 만료 후 서비스:서비스 요청 접수 후 2시간 이내에 전화 응답. 전화 안내를 통해 결함을 해결할 수 없는 경우 24시간(800km 이내) 또는 48시간(800km 초과) 이내에 엔지니어를 파견하여 현장 수리 지원을 제공합니다.
• 회사는 애프터서비스 문제를 신속하고 효율적으로 해결하기 위해 서비스 철학과 운영 지원 서비스 약속을 고수합니다.
