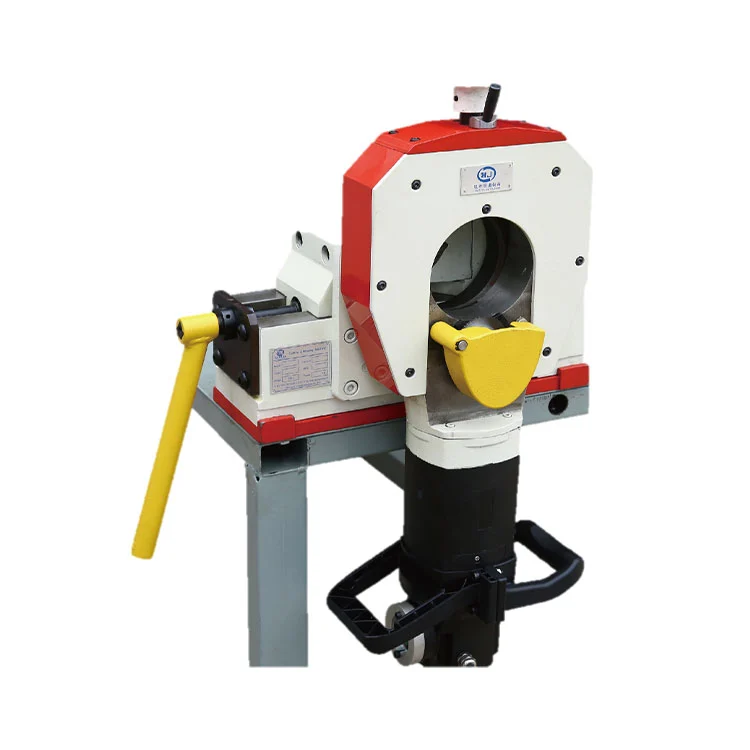

중부하 작업용 유성 파이프 절단기

Xianjin Pipeline은 자동화된 파이프라인 생산 라인의 R&D 및 생산을 전문으로 하는 중국 최고의 제조업체 중 하나입니다. 당사의 견고한 유성 파이프 절단기는 강력한 출력을 위해 1800W 모터를 채택합니다. 작동이 간단하고 공간 절약형으로 반도체, 전자, 천연가스 및 수처리 산업의 절단 후 직접 용접에 이상적인 솔루션입니다.

문의 보내기

제품 설명

견고한 유성 파이프 절단기는 강력한 출력을 위해 1800W 모터로 구동됩니다. 자체 중심 조정 클램핑 장치는 변형을 방지하기 위해 절단 중에 파이프를 고정합니다. 절단 헤드는 파이프 원주를 중심으로 한 바퀴를 회전하여 절단을 완료합니다. 파이프 뒤틀림 없이 버(burr) 없는 정사각형 단면을 제공하여 안정적인 파이프 용접 품질을 보장합니다. 기계는 한 번에 베벨 작업을 수행할 수 있습니다. 기계적 냉간절단으로 파이프의 본래의 물성을 보존합니다.

제품 세부정보

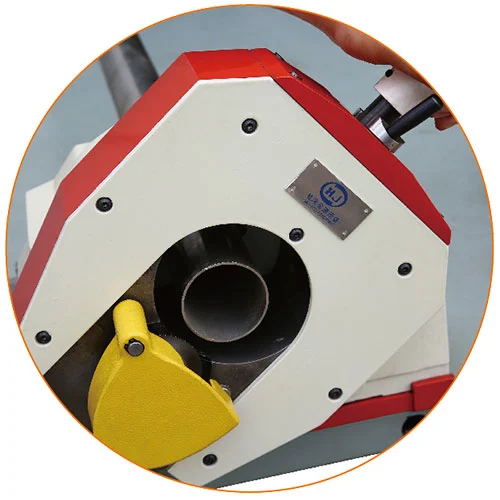

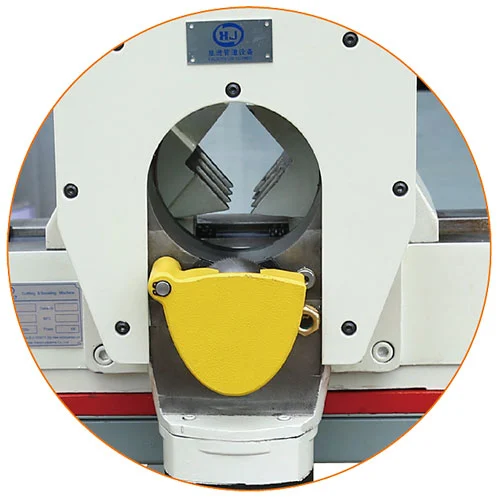

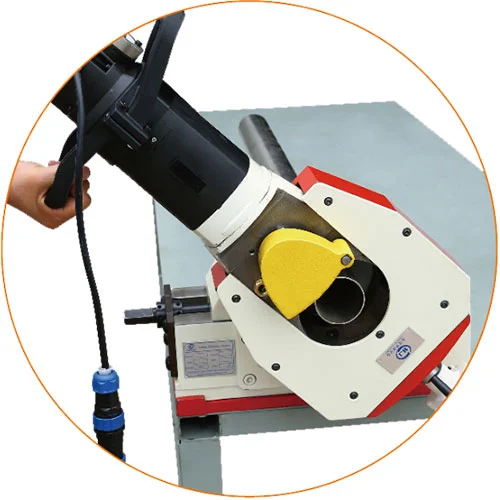

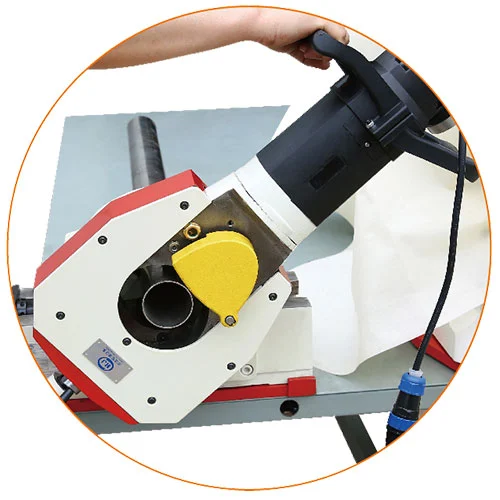

Heavy-duty Planetary Pipe Cutting Machine

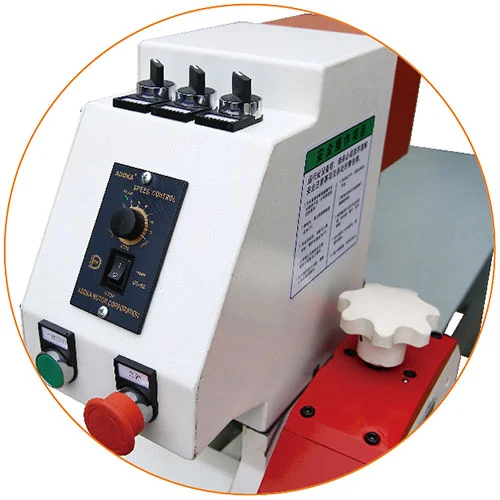

모터 구성: 다양한 파이프 벽 두께에 맞게 가변 모터 속도. 긴 서비스 수명을 위해 공기 냉각 및 온도 제어 보호 기능을 갖추고 있습니다.

절단 및 베벨링 공정: 블레이드는 최적의 지점에서 안쪽에서 바깥쪽으로 절단합니다. 작업대에 기계를 장착하고 파이프를 고정한 다음 절단/베벨링 도구를 한 번 회전하여 절단 또는 베벨링을 완료합니다. 파이프 베벨링에는 특수 유성 베벨 도구를 사용할 수 있습니다.

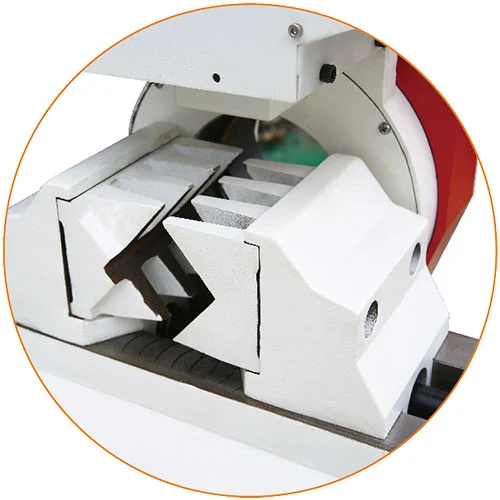

클램핑 및 조정: 다중 지점 클램핑으로 파이프 변형을 방지합니다. 파이프 직경은 몇 초 내에 신속하게 조정될 수 있습니다.

절단 품질: 절단 끝의 직각도가 높아 자동 용접 요구 사항을 충족합니다.

블레이드 사양: 블레이드는 신속하게 교체할 수 있습니다. HSS 블레이드는 독일 GF+ 및 프랑스 AXXAIR CC120 파이프 커터와 호환됩니다. 모든 표준 금속 재료에 적합한 특수 공정을 통해 고급 공구강과 코발트 합금강으로 제작되었습니다.

적용 범위: 이 견고한 유성 파이프 절단기는 스테인레스강, 탄소강, 합금강 및 기타 금속을 처리합니다. 이는 석유화학, 전력, 조선, 수처리, 양조장, 음료, 유제품 및 제약 산업에 널리 적용됩니다.

기술적인 매개변수

매개변수	XJPE-4(R4)	XJPE-6(R6)	XJPE-8(R8)	XJPE-12(R12)
적용 파이프 직경	19-120mm	80-180mm	125-230mm	200-325mm
적용 가능한 벽 두께	1-7mm	2-10mm	2-10mm	2-10mm
모터	1800W
블레이드 회전 속도	150-250rpm
순중량	78KG	90KG	110KG	130KG
적용 가능한 재료	박벽 스테인레스강관, 스테인레스강관, 저합금 및 합금강관, 고합금강관, 주철, 비철금속(구리, 알루미늄), 플라스틱 등

220V/50HZ

도구 선택 차트

파이프 재질	벽 두께(mm)	블레이드 속도(r/min)	이송속도(mm/s)	적용 블레이드
플라스틱	1-10	230-250 (기어 5-6)	15-18	탄소강과 동일
주철	1-15	210 (기어 4)	7-8	HSS-63100
탄소 구조용 강철	1-15	210 (기어 4)	7-8	HSS-63100
합금강	1.5-2.5	190 (기어 3)	5-6	HSS-6872
공구강	1.5-2.5	190 (기어 3)	5-6	HSS-6872
베어링강	2.5-5	170 (기어 2)	2-3	HSS-6844
비철금속	5-10	150 (기어 1)	1.5-2	HSS-7838
스테인레스 스틸, 합금강	1.5-2.5	190 (기어 3)	5-6	HSS-6872

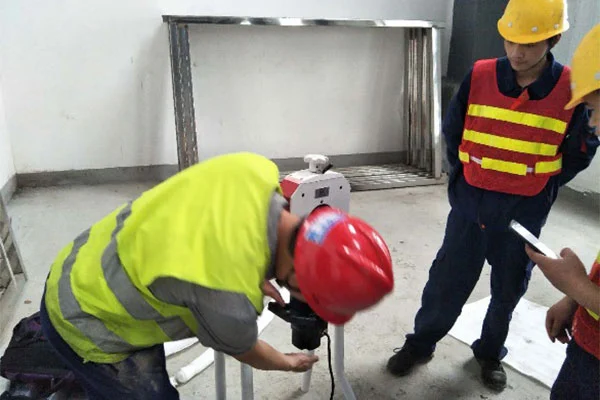

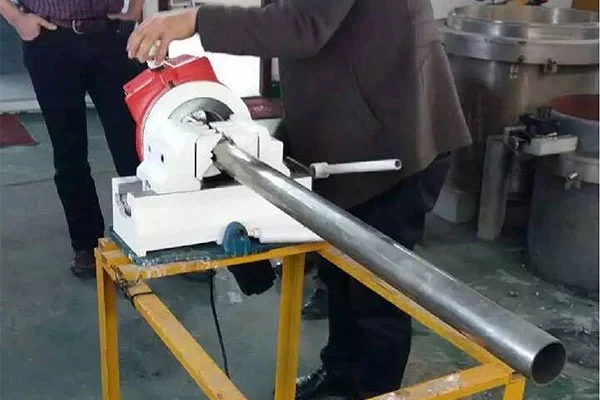

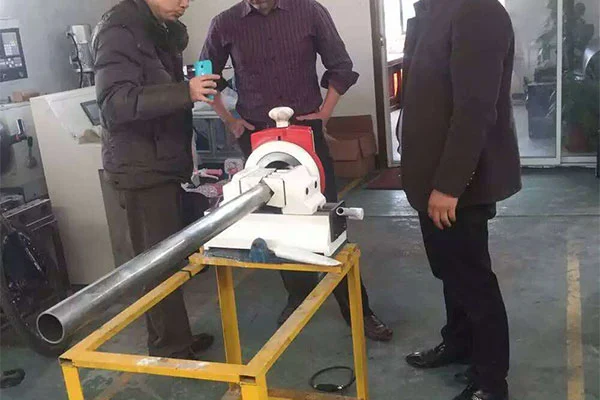

현장 적용 사례

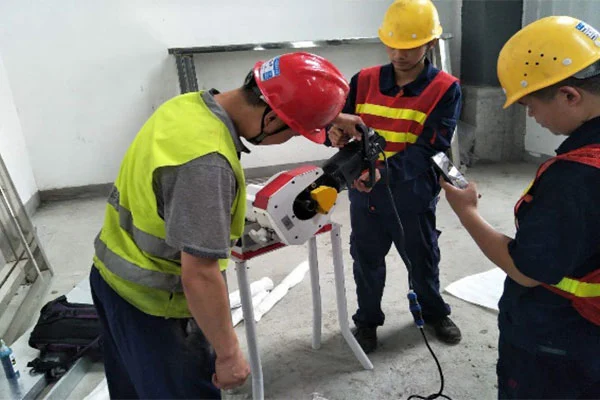

Heavy-duty Planetary Pipe Cutting Machine Application

FAQ

Q: XJPE 유성 파이프 절단기의 절단 원리는 무엇입니까?

A: 이 견고한 유성 파이프 절단기는 기계식 냉간 절단을 채택합니다. 블레이드는 최적의 지점에서 안쪽에서 바깥쪽으로 절단됩니다. 절단 헤드는 파이프 주위를 한 바퀴 완전히 회전하여 절단을 완료합니다. 특수 베벨 도구가 장착되어 원래 재료 특성을 손상시키지 않고 파이프 베벨을 동시에 완료할 수 있습니다.

Q: 얇은 벽의 스테인레스 스틸 파이프가 절단 중에 변형됩니까?

A: 아니요. 기계는 안정적인 고정을 위해 다점 셀프 센터링 클램핑을 사용합니다. 파이프 직경 조정에는 몇 초밖에 걸리지 않습니다. 클램핑 및 절단 중 파이프 변형을 방지합니다. 절단 끝부분은 직각도가 높고 자동 용접 요구 사항을 충족합니다.

Q: 모터 속도를 조절할 수 있나요? 블레이드는 교체가 가능한가요?

A: 모터에는 다양한 파이프 벽 두께와 재질에 맞게 다중 속도 설정이 있습니다. 블레이드를 빠르게 교체할 수 있습니다. HSS 블레이드는 다양한 표준 금속에 대한 독일 GF+ 및 프랑스 AXXAIR CC120 파이프 커터와 호환됩니다.

Q: 연속 작동 시 모터의 내구성은 얼마나 됩니까?

A: 모터에는 과열 보호를 위한 공기 냉각 및 온도 제어 보호 장치가 장착되어 있습니다. 피삭재에 따른 적절한 속도 선택으로 모터와 블레이드의 수명이 연장됩니다.

Q: 어떤 재료를 처리할 수 있으며 어떤 산업에서 사용합니까?

A: 얇은 벽의 스테인리스강, 스테인레스강, 탄소강, 합금강, 고합금강, 주철, 비철금속(구리, 알루미늄) 및 플라스틱을 절단할 수 있습니다. 파이프 조립을 위한 석유화학, 전력, 조선, 수처리, 제약, 유제품, 음료, 양조장 및 반도체 산업에 널리 적용됩니다.

판매 후 서비스

무료 보증 기간:대형 유성 파이프 절단기의 보증 기간은 인수일로부터 12개월입니다.
보증 범위 내 서비스:장비의 고장이나 파손에 대해서는 무료로 기술상담 및 수리를 해 드립니다. 문의사항에 대한 답변 : 2시간 이내 전화답변, 8시간 이내 서면답변. 현장 서비스가 필요한 경우, 800km 이내 위치에서는 24시간 이내에, 800km 이상 위치에서는 48시간 이내에 숙련된 엔지니어가 파견됩니다. 엔지니어는 결함이 수정되고 고객 만족이 달성될 때까지 현장에 남아 있어야 합니다.
보증 만료 후 서비스:서비스 요청 접수 후 2시간 이내에 전화 응답. 전화 안내를 통해 결함을 해결할 수 없는 경우 24시간(800km 이내) 또는 48시간(800km 이상) 이내에 엔지니어를 파견하여 현장 수리 지원을 제공합니다.
회사는 애프터 서비스 문제를 신속하고 효율적으로 해결하기 위해 서비스 철학과 운영 지원 서비스 약속을 고수합니다.
