정확성, 효율성 및 안정적인 용접 준비가 중요한 산업용 파이프라인 프로젝트의 경우,시안진첨단 파이프 처리 솔루션을 제공합니다. 그것은고정밀 베벨 절단기정밀 CNC 공급, 통합 스키드 장착 구조, 동시 절단 및 베벨을 결합하여 제조업체가 생산 일관성을 개선하고 현장 설치 시간을 단축할 수 있도록 돕습니다.
고정밀 베벨 절단기는 제어되고 반복 가능한 프로세스에서 파이프를 절단하고 용접을 위해 끝부분을 준비하도록 설계되었습니다. 절단과 베벨링 작업을 결합함으로써 최신 장비는 2차 가공을 줄이고 치수 일관성을 개선하며 파이프라인 제작을 간소화하는 데 도움이 됩니다. 이 기사에서는 기계의 작동 원리, 주요 기능, 기술 사양, 산업 응용 분야 및 구매 고려 사항을 살펴봅니다. 또한 Xianjin의 SME-II 시리즈가 까다로운 산업 환경에 대한 설치 효율성, 파이프 처리 및 처리 정확도를 어떻게 해결하는지 설명합니다.
2. 파이프 베벨링에서 정밀도가 중요한 이유는 무엇입니까?
5. 통합 스키드 장착형 설계가 어떻게 도움이 됩니까?

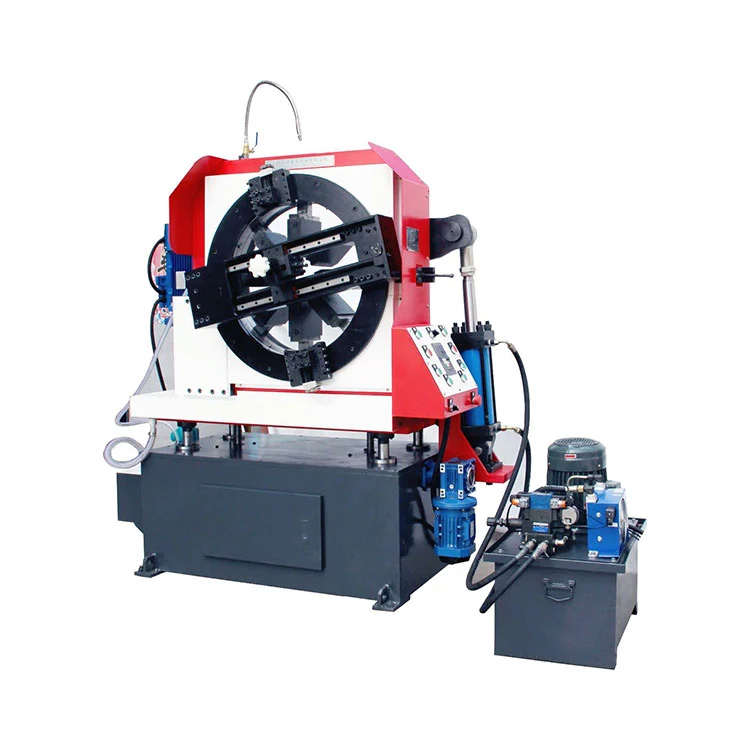

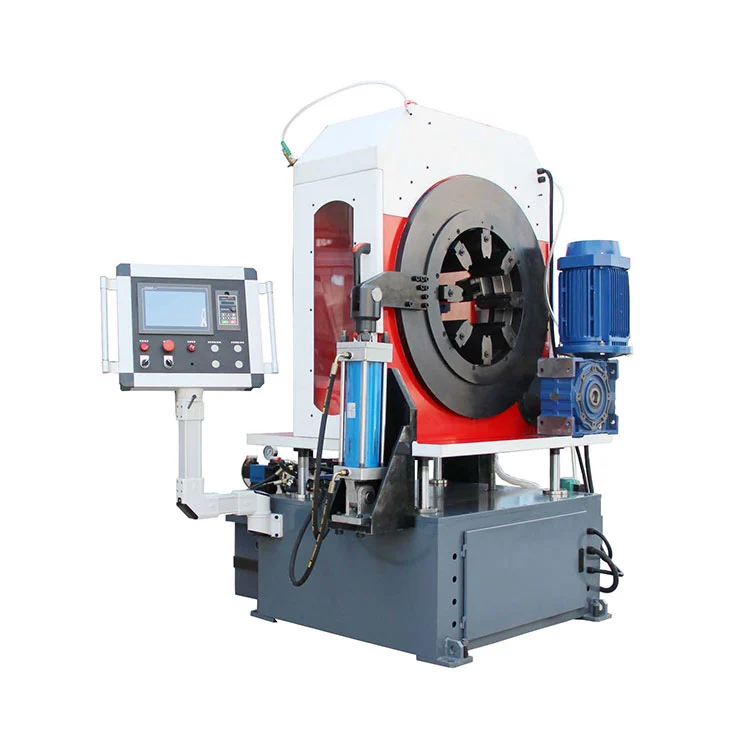

고정밀 베벨 절단기는 파이프 단면을 절단하고 용접 준비를 위해 정확하게 제어되는 베벨 모서리를 형성하는 특수 산업 장비입니다. 별도의 절단, 연삭 및 가장자리 마무리 작업에 의존하는 대신 통합 기계는 조화로운 작업 흐름에서 여러 가공 단계를 완료할 수 있습니다.
베벨링은 용접 접합을 준비하는 데 도움이 되는 각진 모서리를 만듭니다. 필요한 형상은 파이프 치수, 벽 두께, 조인트 구성, 용접 절차 및 적용 가능한 엔지니어링 표준에 따라 다릅니다. 올바른 준비는 일관된 조인트 맞춤을 지원하고 용접공이 지정된 용접 프로파일을 달성하는 데 도움이 됩니다.
시안진 Pipeline의 고정밀 베벨 절단기는 파이프라인 처리 경험과 실제 엔지니어링 요구 사항을 결합하여 China National Chemical Engineering No. 16 Construction Co., Ltd.(CNCEC 16)와 공동으로 개발되었습니다.
이 장비는 특히 반복 가능한 파이프 끝단 준비, 효율적인 설치, 다양한 파이프 크기에 걸친 일관된 가공이 필요한 프로젝트와 관련이 있습니다. 관련 솔루션을 보려면 고정밀 베벨 절단기 제품 페이지를 살펴보세요.
파이프 끝단 준비는 다운스트림 용접의 품질과 효율성에 직접적인 영향을 미칩니다. 절단 치수 또는 베벨 형상이 과도하게 다를 경우 작업자는 용접을 시작하기 전에 추가 연삭, 정렬 조정 또는 반복 측정이 필요할 수 있습니다.
정밀 중심 가공 공정은 여러 가지 방법으로 이러한 문제를 해결하는 데 도움이 됩니다.
그러나 기계 정확도만으로는 용접 품질을 보장할 수 없습니다. 적절한 툴링, 안전한 클램핑, 재료 상태, 작업자 교육 및 검사 절차는 여전히 필수적입니다. 구매자는 프로젝트의 실제 공차 및 용접 요구 사항을 기준으로 성능을 평가해야 합니다.
이 기계는 380V 가변 주파수 모터와 정밀 CNC 공급 메커니즘을 사용합니다. Xianjin의 제품 사양에 따르면 피드 정확도는 ±0.07mm에 도달할 수 있습니다. 제어된 공급은 안정적인 가공을 지원하고 작업자가 일관된 가공 조건을 유지할 수 있도록 도와줍니다.
또한 가변 주파수 시스템을 통해 가공 요구 사항에 맞게 작동 속도를 조정할 수 있어 생산성과 절단 안정성의 균형을 맞추는 데 도움이 됩니다.
절단과 베벨 준비를 하나의 작업 흐름으로 결합하면 공작물 이동과 불필요한 취급을 줄일 수 있습니다. 이 기계는 선택한 작업 및 툴링에 따라 단면 베벨링, 양면 베벨링 및 복합 베벨링을 포함한 절단을 포함한 다양한 처리 구성을 지원합니다.
생산 팀의 주요 이점은 원시 파이프에서 용접 가능한 구성 요소까지의 경로가 더욱 간소화된다는 것입니다.
안전한 공작물 위치 지정은 정밀 가공의 기본입니다. Xianjin의 장비에는 유압식 클램핑과 자동 공급 및 후퇴 기능이 통합되어 제어된 처리를 지원합니다. 구성에 따라 추가 기능에는 자동 리프팅, 레이저 도구 설정, 무선 제어 자동 공급 및 배출이 포함됩니다.
퀵 체인지 모듈형 도구는 다양한 베벨링 요구 사항을 수용하는 데 도움이 됩니다. 사전 설정된 매개변수가 있는 지능형 터치 패널도 일상적인 작동을 단순화합니다. 제조업체에 따르면, 실제 교육 요구 사항은 사전 경험과 현장 절차에 따라 다르지만 신규 운영자는 약 30분의 교육 후에 독립적으로 작업할 수 있습니다.
이러한 기능은 반복성을 향상시키고 수동 개입을 줄이며 까다로운 파이프라인 제작 일정을 지원하기 위한 것입니다.
고정밀 베벨 절단기를 선택할 때 구매자는 가공 범위, 파이프 벽 두께 및 클램핑 구성을 실제 생산 요구 사항에 맞춰야 합니다. Xianjin은 다양한 파이프 직경에 대한 여러 SME-II 모델을 나열합니다.
| 모델 | 가공 범위 | 최대 벽 두께 | 클램핑 구성 |
|---|---|---|---|
| SME-168-II | 30~168mm | 50mm 이하 | 4조 유압식, 단면 또는 양면 클램핑 |
| SME-325-II | 80~325mm | 50mm 이하 | 6조 유압식, 단면 또는 양면 클램핑 |
| SME-426-II | 126~426mm | 50mm 이하 | 유압 클램핑; 선택한 모델의 구성을 확인하세요 |
| SME-530-II | 230~530mm | 50mm 이하 | 8조 유압식, 단면 또는 양면 클램핑 |
| SME-630-II | 325~630mm | 50mm 이하 | 유압 클램핑; 선택한 모델의 구성을 확인하세요 |
| SME-762-II | 457~762mm | 50mm 이하 | 유압 클램핑; 선택한 모델의 구성을 확인하세요 |
참고: 사양은 제조업체가 게시한 모델 정보를 기반으로 합니다. 주문하기 전에 Xianjin에 최종 구성, 파이프 호환성 및 처리 제한을 확인하십시오.
기타 공개된 성능 세부정보는 다음과 같습니다.
실제 생산량은 파이프 재질, 벽 두께, 베벨 형상, 툴링, 작업자 절차 및 생산 조건에 따라 달라집니다. 프로젝트에 특정 허용 오차 또는 마감이 필요한 경우 구매자는 샘플 처리 평가를 요청해야 합니다.
프로젝트에 정확한 정렬, 반복적인 조정 및 전문 시운전이 필요한 경우 장비 설치로 인해 상당한 지연이 발생할 수 있습니다. Xianjin은 주요 기계 구성 요소를 통합 플랫폼에 결합하는 통합 스키드 장착 구조를 통해 이러한 문제를 해결합니다.
제조업체에서는 적절한 조건에서 약 1시간 이내에 현장 조립을 완료할 수 있다고 명시합니다. 이 설계는 설치 복잡성을 줄이고 장비 도착부터 생산 준비까지의 시간을 단축하기 위한 것입니다.
| 평가요소 | 기존 설치 방식 | 통합 스키드 장착형 접근 방식 |
|---|---|---|
| 장비 배치 | 구성 요소에는 별도의 위치 지정 및 정렬이 필요할 수 있습니다. | 주요 모듈은 공통 플랫폼에 통합됩니다. |
| 현장 준비 | 더 많은 정렬 및 시운전 작업이 필요할 수 있음 | 현장 조립 및 조정을 줄이기 위해 설계되었습니다. |
| 프로젝트 일정 | 설치 기간은 현장 상황에 따라 달라질 수 있습니다. | 더 빠른 장비 배포 지원 |
| 파이프 핸들링 | 파이프 크기가 다르면 추가 높이 조정이 필요할 수 있습니다. | 낮은 중심 설계로 지정된 범위 내에서 일관된 파이프 통과 높이를 유지합니다. |
| 유지보수 계획 | 개별 기계 구성에 따라 다름 | 통합 레이아웃으로 장비 구성 및 일상 점검을 단순화할 수 있습니다. |
SME-II 디자인은 또한 매달린 낮은 중앙 구조와 4포스트 슬라이더 안정화 시스템을 사용합니다. 제조업체는 명시된 30~630mm 파이프 범위 전체에 걸쳐 일관된 파이프 통과 중심 높이를 지정하는 반면, SME-762-II 모델은 더 넓은 가공 범위를 가지고 있습니다. 자재 취급을 계획하기 전에 정확한 모델에 적용 가능한 중심 높이 범위를 확인하십시오.
설치 기간이 제한되어 있거나 파이프 크기가 자주 변경되거나 현장 물류가 까다로운 프로젝트의 경우 이러한 설계 고려 사항은 절단 속도만큼 중요할 수 있습니다.
고정밀 파이프 절단 및 베벨 준비는 광범위한 산업 응용 분야를 지원합니다. Xianjin은 석유화학 가공, 식품 및 음료 생산, 생물의학, 에너지 및 전력을 관련 부문으로 식별합니다.
스테인리스강 응용 분야의 경우 구매자는 재료 등급, 표면 요구 사항, 오염 제어, 절단 도구 및 냉각 장치의 적합성을 고려해야 합니다. 기계는 업종명만 선택하기보다는 실제 제작과정에 따라 선택해야 합니다.
공작물 및 프로젝트 범위에 따라 파이프 절단 및 베벨링 솔루션, 파이프 끝단 대면 기계, CNC 절단 및 베벨링 기계를 포함하여 Xianjin 제품군의 다른 장비도 관련될 수 있습니다.
광고된 속도나 정밀도만을 기준으로 장비를 선택하면 기계와 생산 라인이 일치하지 않을 수 있습니다. 실제 선택 프로세스는 공작물부터 시작하여 전체 작동 설정을 검증하는 것으로 끝납니다.
로딩, 클램핑, 가공, 언로딩 및 검사를 포함한 현실적인 사이클 시간을 사용하여 일일 또는 시간당 처리량을 추정합니다. 인용된 절단 주기가 반드시 전체 생산 주기와 동일하지는 않습니다. 도구를 얼마나 자주 교체해야 하는지, 기계가 독립형 장치로 작동할지 아니면 자동화 라인의 일부로 작동할지 고려하세요.
사용 가능한 바닥 공간, 전원 공급 장치, 리프팅 장비, 자재 취급 장치 및 냉각 요구 사항을 확인하십시오. 의도한 목적지에 대한 시운전, 운영자 교육, 예비 부품, 보증 범위 및 기술 지원에 대해 제조업체에 문의하십시오.
구매 주문을 발행하기 전에 선택한 모델, 가공 범위, 툴링, 클램핑 배열, 포함된 액세서리, 납품 일정 및 승인 기준에 대한 서면 확인을 요청하십시오. 중요한 적용 분야의 경우 대표적인 파이프 재료를 사용하여 시연 또는 샘플 테스트를 준비하십시오.
이러한 점검은 구매자가 정밀도나 효율성에 대한 일반적인 주장에 의존하는 대신 측정 가능한 생산 요구에 따라 장비를 비교하는 데 도움이 됩니다.
주요 목적은 파이프 단면을 절단하고 제어된 치수와 베벨 형상으로 용접을 위해 끝부분을 준비하는 것입니다. 이러한 작업을 결합하면 필요한 결과를 얻을 때 별도의 가공 단계, 공작물 처리 및 수동 마무리 작업을 줄일 수 있습니다.
시안진이 공개한 제품 정보에 따르면 정밀 CNC 피드 메커니즘은 최대 ±0.07mm의 피드 정확도를 달성합니다. 이 수치는 공급 정확도를 나타내며 모든 완성된 공작물의 총 치수 공차로 자동 해석되어서는 안 됩니다.
공개된 모델 범위는 SME-168-II의 경우 30~168mm에서 SME-762-II의 경우 457~762mm까지 확장됩니다. 적절한 모델은 필요한 직경 범위, 벽 두께 및 클램핑 구성에 따라 다릅니다. 구매하기 전에 제조업체에 모든 작동 한계를 확인하십시오.
예. Xianjin은 호환 가능한 재료 중에서 304/316 스테인리스강과 합금강을 식별합니다. 실제 적합성은 재료 사양, 벽 두께, 절단 도구, 냉각 장치 및 필요한 마무리 가장자리 품질에 따라 달라집니다.
시안진은 통합 스키드 장착 설계가 적절한 조건에서 약 1시간 이내에 현장 조립을 지원할 수 있다고 말합니다. 현장 준비 상태, 외부 연결, 안전 점검 및 프로젝트별 시운전 요구 사항은 생산이 시작되기 전에 필요한 시간에 영향을 미칠 수 있습니다.
파이프 직경 및 벽 두께 범위, 베벨 형상, 재료 등급, 필수 공차, 생산 능력, 포함된 툴링, 설치 조건, 배송 조건, 보증 및 판매 후 지원을 확인합니다. 서면 기술 확인은 선택한 구성이 의도한 애플리케이션을 충족하는지 확인하는 데 도움이 됩니다.
고정밀 베벨 절단기는 산업 제조업체가 파이프 끝단 준비를 개선하고 일관된 가공 조건을 유지하며 절단과 용접 준비 사이의 불필요한 처리를 줄이는 데 도움이 될 수 있습니다. 구매자에게 가장 중요한 고려 사항은 공작물 호환성, 검증된 정확도, 현실적인 처리량, 설치 요구 사항 및 장기적인 기술 지원입니다.
시안진 Pipeline은 파이프라인 처리 경험을 SME-II 통합 스키드 장착 설계, 정밀 CNC 공급, 유압 클램핑 및 다중 가공 구성과 결합합니다. 다양한 파이프 처리 장비는 다양한 직경 범위와 산업 요구 사항에 대한 옵션을 제공합니다.
다가오는 파이프라인 프로젝트를 위해 고정밀 베벨 절단기를 평가하고 있다면,저희에게 연락주세요파이프 치수, 재료 등급, 베벨 사양, 생산 목표 및 설치 조건을 논의합니다. Xianjin은 귀하가 적합한 모델을 식별하고, 기술 세부 사항을 확인하고, 귀하의 애플리케이션에 대한 맞춤화 및 판매 후 지원 옵션을 탐색하는 데 도움을 드릴 수 있습니다.
