대규모 석유화학, 에너지 전력 및 제약 엔지니어링 프로젝트를 수행하는 파이프라인 건설 팀과 중공업 처리 작업장의 경우 기존 파이프 처리 장비의 긴 설치 주기, 불안정한 공급 정확도 및 낮은 처리 효율성이 오랫동안 전체 프로젝트 납품 일정을 지연시키는 주요 요인이었습니다. 기존 파이프 베벨링 장비는 현장 설치 및 전문 시운전을 완료하는 데 며칠에서 몇 주가 소요되는 경우가 많으며, 이는 현대의 빡빡한 일정 프로젝트의 빠른 진행 요구 사항을 따라잡을 수 없습니다. 중국의 선도적인 전문 파이프 절단 및 베벨링 장비 제조업체로서,시안진Pipeline은 China National Chemical Engineering No.16 Construction Co., Ltd.(CNCEC 16)와 함께 업계 최고의 제품을 공동 개발했습니다.고정밀 베벨 절단기10년 이상의 업계 경험과 방대한 고객 피드백 빅데이터가 집약된 벤치마크 제품입니다. 이 블로그에서는 혁신적인 설계 하이라이트, 전체 기술 매개변수, 국내 동종 제품에 비해 엄격한 성능 이점, 실용적인 현장 건설 편의성 및 이 장비의 완전한 선택 지침을 종합적으로 소개하여 건설 팀이 현장 건설 시간을 70% 단축하는 동시에 ±0.07mm의 초고 이송 정확도를 달성하는 데 어떻게 도움이 될 수 있는지 보여줍니다. 전용 앵커 링크 고정밀 베벨 절단기를 통해 전체 공식 제품 세부 정보 페이지에 액세스하여 더 많은 독점 맞춤형 견적 및 기술 지원 정보를 얻을 수 있습니다.
목차

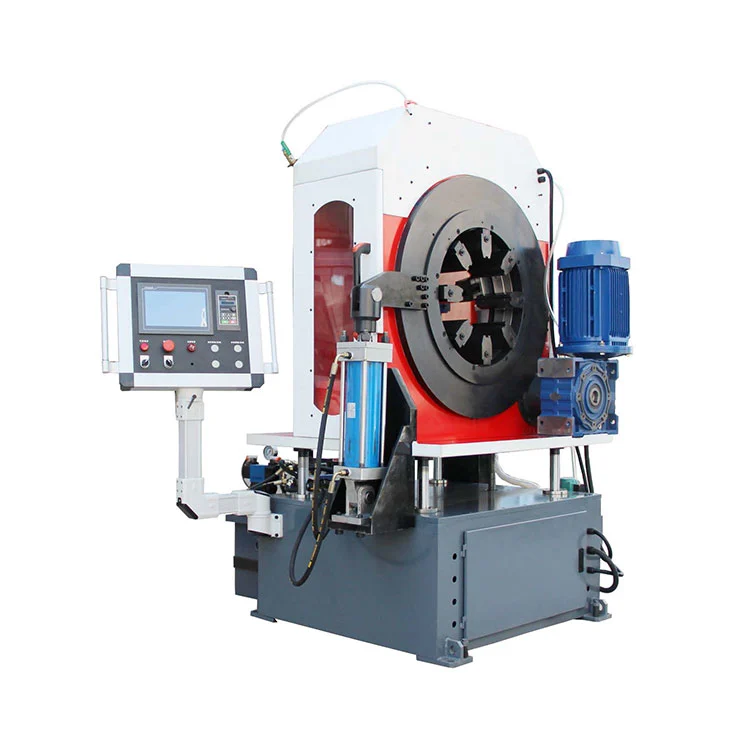

시안진 Pipeline과 CNCEC 16이 공동 개발한 SME-II 시리즈 고정밀 베벨 절단기는 혁신적인 통합 스키드 장착 설계와 최적화된 프레임 구조를 채택하고 모든 핵심 구성 요소가 매우 컴팩트한 레이아웃으로 배열되어 있습니다. 며칠에서 몇 주 동안 현장 설치와 정밀한 전문 시운전이 필요한 기존 파이프 처리 장비와 달리 이 제품은 배송 전 공장에서 고정밀 조립 및 교정 작업을 모두 완료하므로 일반 작업자가 현장에서 1시간 이내에 빠른 연결 및 시운전을 완료할 수 있습니다. 380V 고성능 가변 주파수 모터와 정밀 CNC 피드 메커니즘을 장착하여 피드 정확도를 최대 ±0.07mm까지 제어하여 중벽 및 두꺼운 벽 파이프의 원스텝 절단 및 베벨링 성형을 완료할 수 있으며 석유화학, 식품 및 음료, 생물의학 및 에너지 발전을 포함한 10개 이상의 산업에 널리 적용 가능합니다. 이 시리즈는 30mm 소구경에서 914mm 대직경 범위의 파이프 직경과 최대 50mm의 가공 가능한 벽 두께를 처리할 수 있는 7가지 모델을 포함하여 거의 모든 일반 대규모 엔지니어링 프로젝트의 다양한 파이프 처리 요구 사항을 완벽하게 충족합니다.
이 고정밀 베벨 절단기의 모든 설계 세부 사항은 10년 이상의 실제 프로젝트 운영 경험을 바탕으로 완전히 최적화되어 기존 파이프 처리 장비와 비교할 수 없는 핵심 이점을 제공합니다.
시안진은 일반적인 엔지니어링 프로젝트에서 모든 일반 파이프 직경 처리 범위를 자유롭게 포괄할 수 있는 고정밀 베벨 절단기의 7가지 표준 모델을 설계했으며 자세한 참조 매개변수는 아래 표에 나와 있습니다.
| 모델 | 처리 범위 | 최대 가공 가능 벽 두께 | 메인 모터 전원 | 클램핑 방법 |
|---|---|---|---|---|
| SME-168-II | 30-168mm | ≤50mm | 2.2KW | 4조 유압식 셀프 센터링 단일/양면 클램핑 |
| SME-325-II | 80-325mm | ≤50mm | 3KW | 6조 유압식 셀프 센터링 단일/양면 클램핑 |
| SME-426-II | 126-426mm | ≤50mm | 7.5KW | 6조 유압식 셀프 센터링 단일/양면 클램핑 |
| SME-530-II | 230-530mm | ≤50mm | 7.5KW | 8조 유압식 셀프 센터링 단일/양면 클램핑 |
| SME-630-II | 325-630mm | ≤50mm | 7.5KW | 8조 유압식 셀프 센터링 단일/양면 클램핑 |
| SME-762-II | 457-762mm | ≤50mm | 11KW | 8조 유압식 셀프 센터링 단일/양면 클램핑 |
| SME-914-II | 762-914mm | ≤50mm | 15KW | 8조 유압식 셀프 센터링 단일/양면 클램핑 |
이 고정밀 베벨 절단기의 세 가지 독창적인 구조 특허는 복잡한 현장 건설 시나리오에서 기존 장비의 문제점을 완전히 뒤집어 현장 팀에게 전례 없는 안전성과 효율성 향상을 제공합니다.
국내 시장에 있는 다른 유사한 제품과 비교할 때 Xianjin의 고정밀 베벨 절단기는 거의 모든 주요 치수에서 전면적인 선도적인 성능을 제공합니다. 공급 모드의 경우 Xianjin은 완전 공압식 자동 공급 및 후퇴를 채택하는 반면, 동종 제품은 대부분 수동 후퇴 기능이 있는 자동 공급을 사용하므로 조작이 번거롭고 효율성이 낮습니다. 클램핑 시스템의 경우 Xianjin은 철 칩에 의해 쉽게 막히지 않는 캠 동기 클램핑을 사용하는 반면, 동료 업체에서는 종종 끼임이 발생하는 와이어 디스크 동기 클램핑을 사용합니다. 도구 장착 시스템의 경우, Xianjin은 분해하지 않고 다양한 직경의 파이프를 변경할 수 있는 빠른 이동 도구 포스트를 사용하는 반면, 동종 제품은 파이프 직경을 변경할 때 전체 도구 포스트 어셈블리를 다시 설치해야 하므로 매우 번거롭습니다. 표면 코팅의 경우 Xianjin은 내구성이 더 뛰어난 분체 코팅이 된 전체 판금 부품을 사용하는 반면, 동종 업체는 일반적으로 장기간 사용 후 벗겨지기 쉬운 일반 스프레이 페인트를 사용합니다.
우리는 고정밀 베벨 절단기에 관해 전 세계 파이프라인 엔지니어링 고객으로부터 가장 일반적인 질문을 수집하고 분류하여 구매 및 배포 전에 가능한 모든 의심을 해결하는 데 도움을 주었습니다.
Q1: 통합 스키드 장착형 설계가 현장 건설 시간을 어떻게 단축합니까?
A: 주 기계, 배관 및 제어 시스템을 포함한 모든 모듈은 공장에서 완벽하게 조립되고 정밀하게 교정됩니다. 납품 후 스키드 베이스를 수리하고 외부 파이프라인을 연결하기만 하면 되며 복잡한 레벨링이나 전문 시운전 작업이 필요하지 않아 총 건설 시간이 70% 단축되고 정확도가 90% 향상됩니다.
Q2: 새로운 작업자가 이 기계를 독립적으로 사용하도록 교육하는 데 얼마나 걸리나요?
A: 장비에는 사전 설정된 표준 처리 매개변수가 있는 지능형 터치 패널이 장착되어 있어 신규 작업자는 장기간의 전문 기술 학습 없이도 30분의 교육 후에만 완전한 작동 기술을 익히고 완전히 독립적으로 작업할 수 있습니다.
Q3: 이 기계 시리즈가 지원할 수 있는 최대 가공 두께는 얼마입니까?
A: SME-II 시리즈의 7개 모델 모두 최대 가공 가능한 벽 두께를 최대 50mm까지 지원할 수 있으며, 이는 대부분의 일반 산업 프로젝트의 두꺼운 벽 파이프 처리 요구 사항을 충족할 수 있습니다.
Q4: 이 장비는 어떤 종류의 파이프 베벨 프로파일을 완성할 수 있습니까?
A: 이 기계는 V, I, U, Single V(표준으로 30°V), Double V를 포함한 여러 베벨 프로파일을 지원하여 현장의 다양한 용접 공정 사양에 대한 다양한 베벨 처리 요구 사항을 충족합니다.
빡빡한 일정의 프로젝트 납품을 가속화하기 위해 고효율 파이프 처리 장비가 시급히 필요한 대규모 파이프라인 엔지니어링 계약자이거나 파이프 베벨링 라인의 전반적인 자동화 수준을 업그레이드하고 후속 운영 및 유지 관리 비용을 절감하려는 중공업 처리 작업장이든 Xianjin Pipeline은 무료 기술 매개변수 상담, 전문 모델 선택 지침, 현장 설치 시운전 지원 및 전체 주기 애프터 유지 관리 서비스를 포함한 원스톱 전체 서비스를 제공할 수 있습니다. 우리는 10년 이상의 풍부한 업계 경험과 수많은 성공적인 대규모 프로젝트 운영 사례를 보유하고 있으며 전문 엔지니어링 팀은 비표준 파이프에 대한 특수 처리 요구 사항에 따라 독점적인 맞춤형 수정 솔루션을 제공할 수도 있습니다.저희에게 연락주세요이제 최신 제품 견적, 자세한 기술 사양 시트 및 귀하의 팀에 맞는 독점 프로젝트 솔루션을 얻으십시오!
