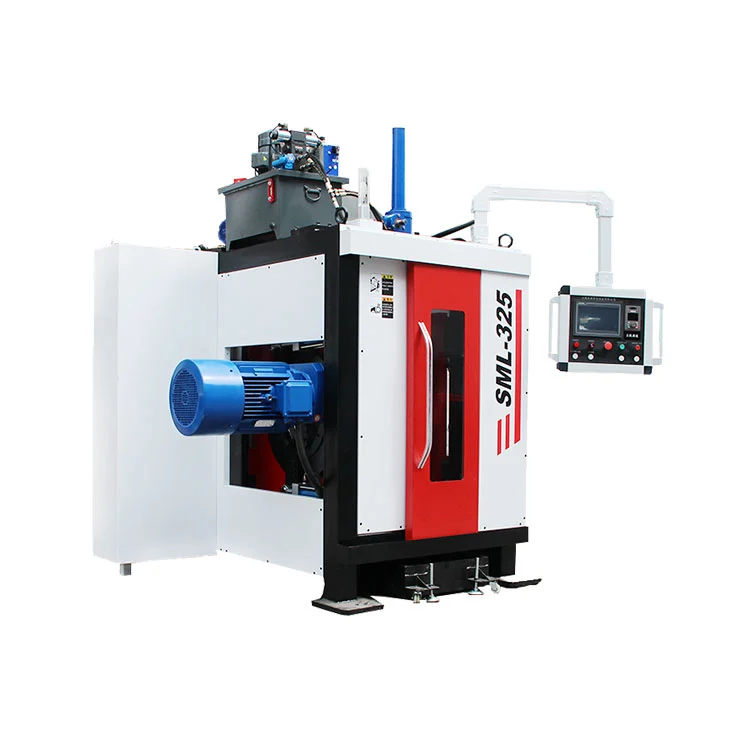

CNC 절단 및 경사지는 기계

파이프라인 절단 및 베벨링 장비 분야의 중국 선두 제조업체인 Xianjin Pipeline은 CNC 절단 및 베벨링 기계를 출시합니다. 표준 끝 베벨링, 중간 파이프 절단 및 양면 베벨링을 지원합니다. 혁신적인 PLC 서보 피드 기술을 갖춘 이 제품은 석유, 석유화학, 제약, 야금, 수처리, 조선 및 전력 산업에 높은 효율성을 제공합니다.

문의 보내기

제품 설명

CNC 절단 및 베벨링 기계는 수년간의 시장 조사를 통해 설계되었습니다. 자체 개발한 캠 로터리 클램핑 시스템, PLC 서보 피드 기술 및 사용자 친화적인 제어 기능을 갖춘 로터리 절단 프로세스를 갖추고 있어 효율성이 높습니다. 이 통합 장치에는 380V 가변 주파수 모터와 안정적인 공급 메커니즘이 함께 제공됩니다. 도구는 버(burr)와 뒤틀림 없는 절단 및 베벨링을 위해 파이프 주위를 회전합니다. 도구 교체를 통해 다양한 베벨 각도를 사용할 수 있습니다. 승강 가능한 본체는 다양한 파이프 직경에 맞게 머시닝 센터 높이를 조정하므로 작업이 쉽습니다.

제품특징

이 기계는 파이프의 표준 끝 베벨 작업을 수행하고 파이프 중간 부분을 절단하거나 양면 베벨을 가공할 수도 있습니다.
절단면은 버(burr)나 뒤틀림이 없으며 직접 용접이 가능합니다.
PLC로 제어되는 자동 공급 및 후퇴.
대용량 칩 수집 장치.
회전식 냉간 절단: 회전 블레이드가 파이프 둘레 주위를 절단하여 100% 사각 파이프 끝단으로 완벽한 결과를 제공합니다.
탄소강, 스테인리스강, 합금강을 포함한 모든 파이프 재질에 사용할 수 있습니다.
다점 원주 클램핑은 클램핑 중 파이프 변형을 효과적으로 방지합니다.
CNC 절단 및 베벨링 기계는 다양한 파이프 직경에 맞게 중심 높이를 조정할 수 있는 리프팅 가능한 본체를 갖추고 있어 간단하고 편리한 작동을 보장합니다.

주요 기능

자동 멀티조 클램핑 · PLC 자동 공급 · PLC 자동 후퇴 · 유압 단면 또는 양면 클램핑 · 순환 수냉식 · 4점 자동 리프팅 · 본체 가변 주파수 속도 조절 · 분할형 안전 도어(좌우 개방) · 대용량 칩 수집통 · 동시 절단 및 베벨링 / 양면 베벨 가공 · 자동 윤활 펌프 시스템 · LED 조명 시스템 · 레이저 정렬 시스템 · 기계 작동 표시등 · PLC 매개변수 설정

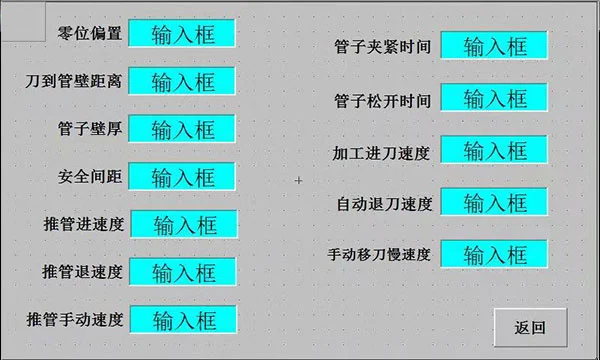

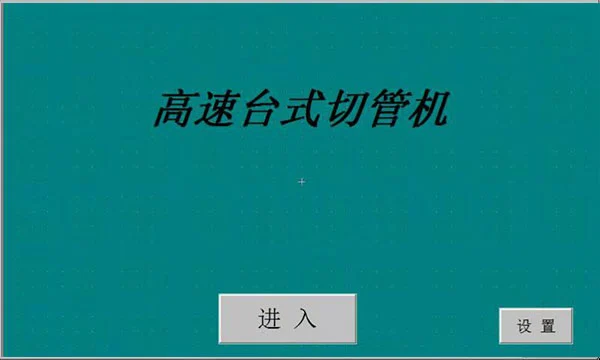

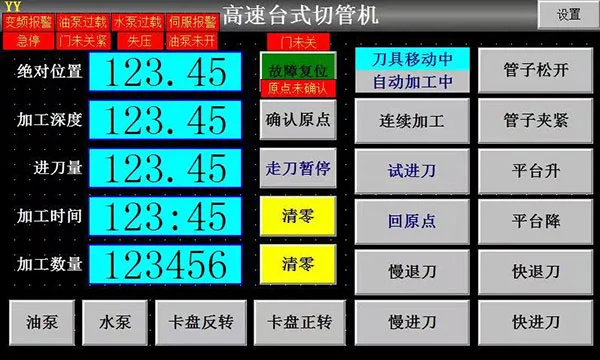

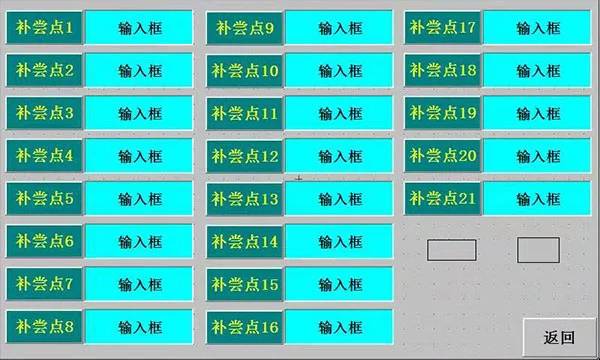

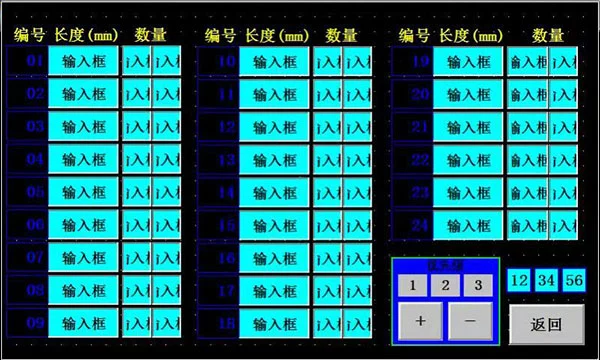

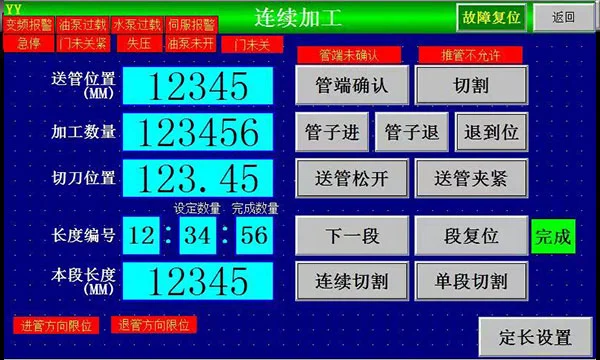

작동 인터페이스

CNC Cutting and Beveling Machine Operating Interface

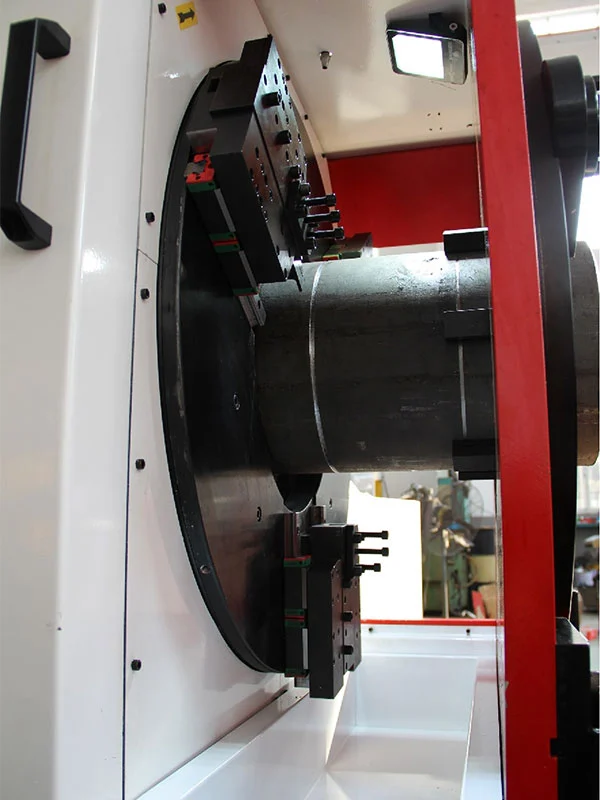

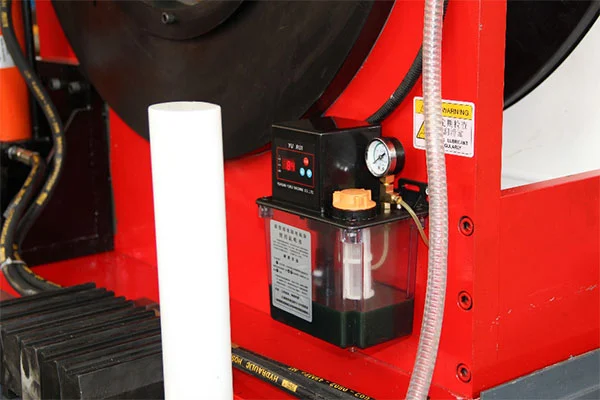

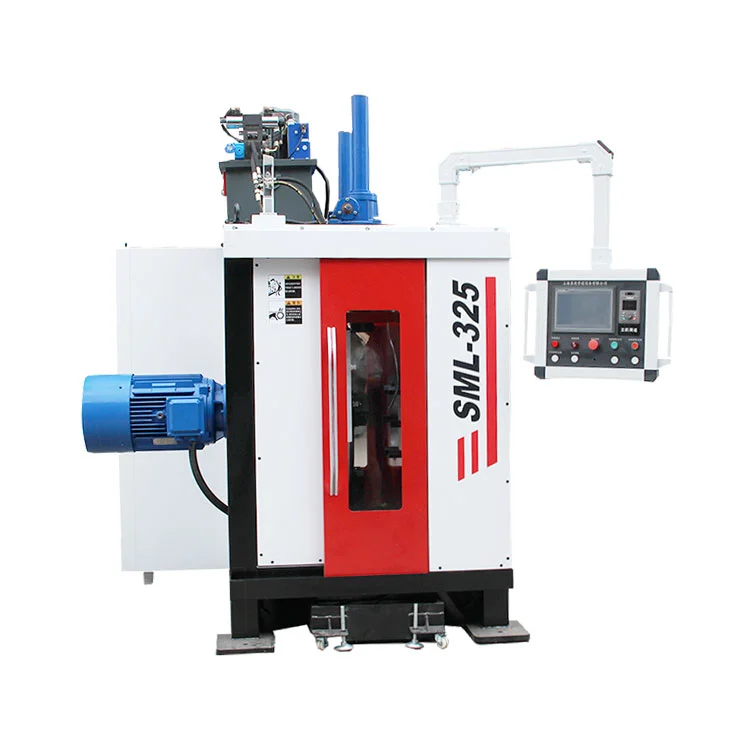

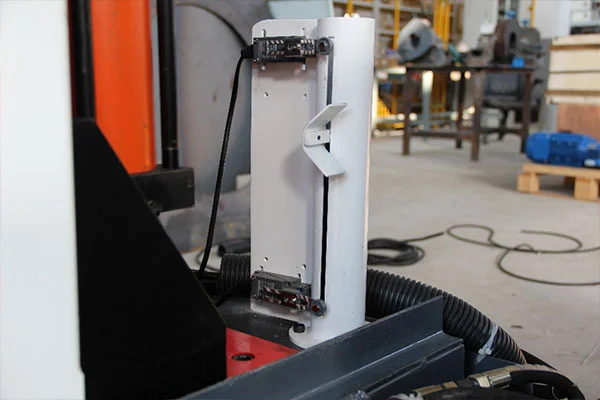

제품 세부정보

CNC Cutting and Beveling Machine Product Detail

기술적인 매개변수

선택 매개변수

모델	설명	가공 범위	벽 두께 범위	클램핑 방법	비고
SML-168	CNC 절단 및 경사지는 기계	30-168mm	18 이하	4조 유압 단일/양면 클램핑	서보 피드 및 후퇴
SML-325		80-325mm	18 이하	6조 유압 단일/양면 클램핑
SML-426		126-426mm	18 이하	6조 유압 단일/양면 클램핑
SML-530		230-530mm	18 이하	8조 유압 단일/양면 클램핑
SML-630		480-630mm	18 이하
SML-762		426-762mm	18 이하
SML-914	CNC 절단 및 경사지는 기계	610-914mm	18 이하	8조 유압 단일/양면 클램핑	서보 피드 및 후퇴

기술 사양

매개변수	SML-168	SML-325	SML-426	SML-530	SML-630	SML-762	SML-914
메인 모터 전원	3KW	7.5KW	7.5KW	11KW	15KW	15KW	20KW
리프팅 방법	4점 자동 리프팅
클램핑 방법	4조 유압식 셀프 센터링 / 유압식 클램핑		6조 유압 셀프 센터링 / 유압 클램핑		8조 유압 셀프 센터링 / 유압 클램핑
워터 펌프 전력	0.25KW
전압 / 주파수	380V/50HZ
절단 범위	30-168mm	80-325mm	126-426mm	230-530mm	480-630mm	426-762mm	610-914mm
커터 헤드 속도	0-40r/분	0-35r/분	0-35r/분	0-35r/분	0r/분	0r/분	0-25r/분
공급 방법	서보 피드
후퇴 방법	서보 후퇴
가공능력	단일 패스 절단 및 단일 베벨
베벨 유형	V/I/U/단일-V(30° V 표준)
동시 절단기 수	1/2/3
유압 시스템 동력	2.2KW
피드 깊이	0~0.2mm/r
서보 모터 전력	0.75KW	0.75KW	1KW	1.5KW	2KW	2KW	3KW
조명	갖추게 하는

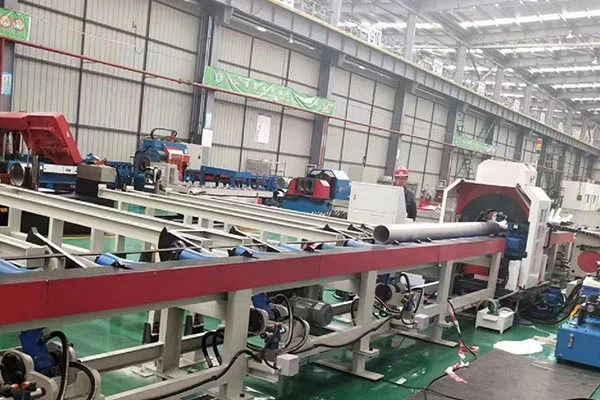

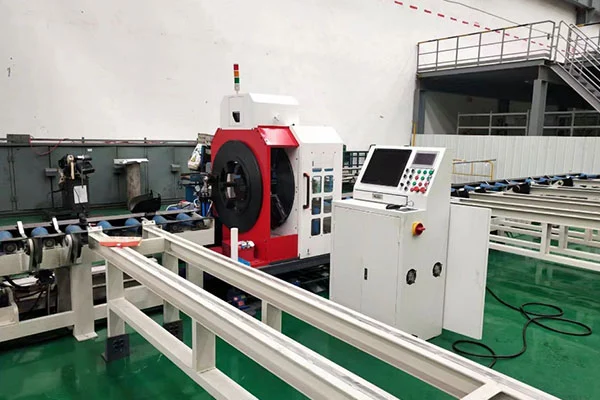

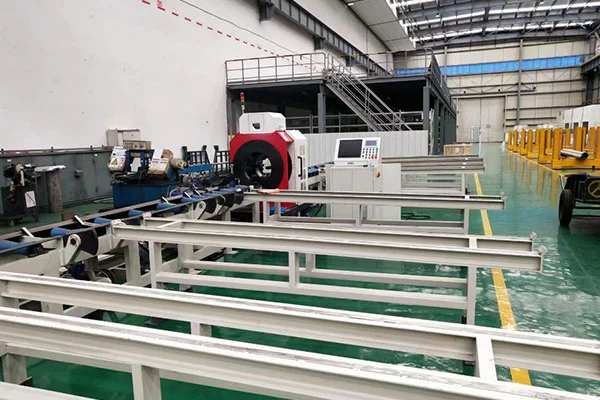

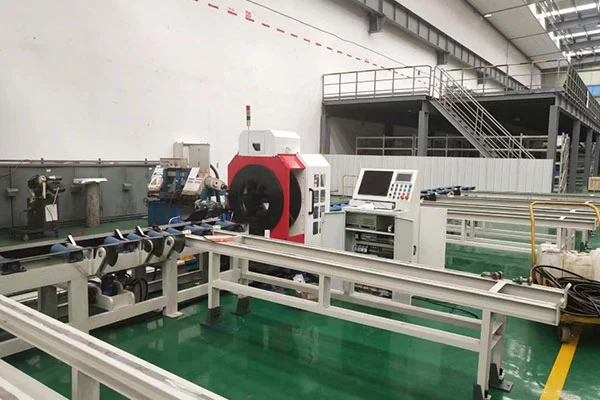

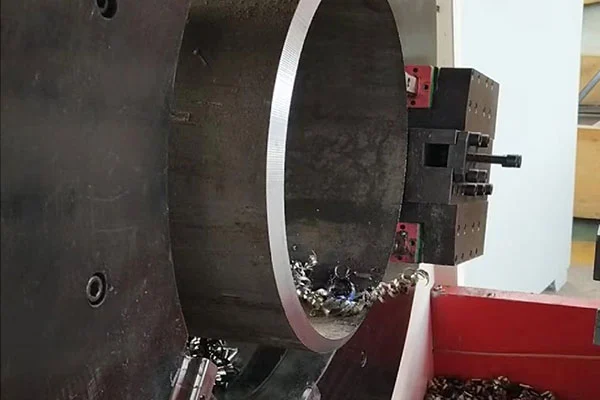

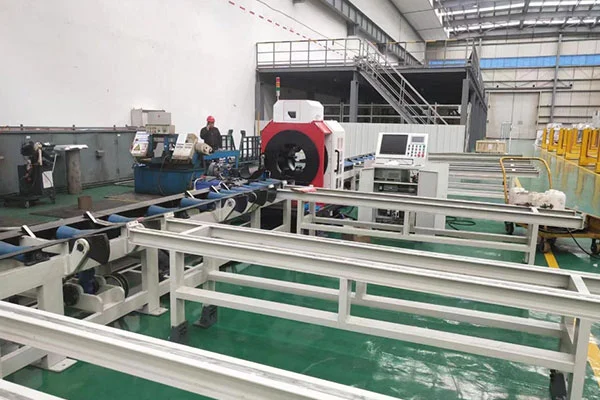

현장 적용 사례

CNC Cutting and Beveling Machine Application

FAQ

Q: SML 기계는 어떤 파이프 가공을 수행할 수 있습니까?

A: CNC 절단 및 베벨 기계는 표준 끝 베벨을 가공하고 파이프 중간 부분을 절단하고 양면 베벨을 생성할 수 있습니다. 단일 패스 절단 + 단일 베벨링이 가능합니다.

Q: 어떤 파이프 재료를 가공할 수 있나요? 절단 품질은 어떻습니까?

A: 탄소강, 스테인레스강, 합금강. 회전 냉간 절단을 채택하여 파이프 끝은 100% 정사각형입니다. 절단면은 버(burr)나 뒤틀림이 없어 직접 용접이 가능합니다.

Q: 어떤 베벨 유형이 지원됩니까?

A: V, I, U 및 단일 V 베벨. 30° V 베벨이 표준입니다. 베벨 프로파일은 커터를 교체하여 변경할 수 있습니다.

Q: 어떤 보조 시스템이 갖춰져 있나요?

A: 순환 수냉식, 대용량 칩 수거통, 자동 윤활 펌프 시스템, LED 조명, 레이저 정렬 시스템, 좌우 분할 안전 도어, 기계 작동 표시등.

Q: 클램핑 구조는 무엇입니까? 파이프 변형이 발생합니까?

A: 선택적인 단면 또는 양면 유압 클램핑과 함께 유압식 셀프 센터링 클램핑을 채택합니다. 다점 원주 클램핑은 클램핑 중 파이프 변형을 효과적으로 방지합니다.

판매 후 서비스

무료 보증 기간:CNC 절단 및 베벨링 기계의 보증 기간은 인수일로부터 12개월입니다.
보증 범위 내 서비스:장비의 고장이나 파손에 대해서는 무료로 기술상담 및 수리를 해 드립니다. 문의사항에 대한 답변 : 2시간 이내 전화답변, 8시간 이내 서면답변. 현장 서비스가 필요한 경우, 800km 이내 위치에서는 24시간 이내에, 800km 이상 위치에서는 48시간 이내에 숙련된 엔지니어가 파견됩니다. 엔지니어는 결함이 수정되고 고객 만족이 달성될 때까지 현장에 남아 있어야 합니다.
보증 만료 후 서비스:서비스 요청 접수 후 2시간 이내에 전화 응답. 전화 안내를 통해 결함을 해결할 수 없는 경우 24시간(800km 이내) 또는 48시간(800km 이상) 이내에 엔지니어를 파견하여 현장 수리 지원을 제공합니다.
회사는 애프터 서비스 문제를 신속하고 효율적으로 해결하기 위해 서비스 철학과 운영 지원 서비스 약속을 고수합니다.
