강판 베벨링은 안정적인 용접을 위한 중요한 준비 단계입니다.시안진제공합니다강판 베벨 밀링 머신정확하고 반복 가능하며 효율적인 판 가장자리 처리를 원하는 제조업체를 위한 제품입니다. 탄소강, 스테인리스강 및 기타 금속 플레이트용으로 설계된 이 자체 추진 밀링 솔루션은 이중 스핀들 베벨링, 자동 이동 및 조정 가능한 처리 매개변수를 결합하여 일관된 홈 형상을 유지하면서 수동 핸들링을 줄입니다.
적절하게 준비된 강판 가장자리는 용접 품질, 접합 관통 및 생산 효율성에 직접적인 영향을 미칩니다. 현대식 강판 베벨 밀링 머신은 제어된 냉간 밀링으로 느린 수동 연삭 또는 기존 모서리 준비 공정을 대체할 수 있습니다. Xianjin의 ZM-100X 모델은 5~80mm의 플레이트 두께에 맞게 설계되었으며, 베벨 각도 조정 가능, 자동 이동 및 동시 상부 및 하부 베벨링 기능을 갖추고 있습니다. 이중 구동 구조, 스프링 지지형 설계, 인덱서블 카바이드 인서트 및 자체 추진 작동을 통해 까다로운 플레이트 제작 및 용접 준비 응용 분야에 적합합니다.
목차
강판 베벨링이 중요한 이유는 무엇입니까?
두꺼운 강판을 용접하기 전에 가장자리를 특정 홈 프로파일로 성형해야 하는 경우가 많습니다. 목적은 단순히 물질을 제거하는 것이 아닙니다. 베벨 형상은 용접 재료가 조인트에 들어가는 방식과 두 플레이트가 얼마나 효과적으로 결합될 수 있는지에 영향을 미칩니다.
제조 환경에서 일관되지 않은 베벨 치수로 인해 추가 피팅, 연삭 또는 용접 작업이 발생할 수 있습니다. 수동 방법은 특히 긴 플레이트 가장자리를 반복적으로 처리해야 하는 경우 작업자 경험에 크게 의존할 수 있습니다.
제어된 밀링 공정은 다음과 같은 몇 가지 실질적인 이점을 제공합니다.
- 베벨 폭과 각도가 더욱 일관됩니다.
- 수동 연삭에 대한 의존도 감소.
- 여러 공작물에 걸쳐 더 나은 반복성을 제공합니다.
- 보조 처리 요구 사항이 낮습니다.
- 후속 용접 작업을 위해 표면이 더 매끄럽게 가공되었습니다.
- 긴 강판 가장자리를 보다 효율적으로 준비합니다.
빈번한 플레이트 제작을 처리하는 제조업체의 경우 올바른 모서리 준비 기술을 선택하면 용접 준비 시간과 전체 생산 흐름 모두에 영향을 미칠 수 있습니다.
강판 베벨 밀링 머신이란 무엇입니까?
강판 베벨 밀링 머신은 제어된 각도와 깊이로 강판에서 재료를 제거하도록 설계된 산업용 모서리 가공 시스템입니다. 열 절단과 달리 밀링은 회전 절단 도구를 사용하여 필요한 모서리 프로파일을 생성하는 냉간 가공 프로세스입니다.

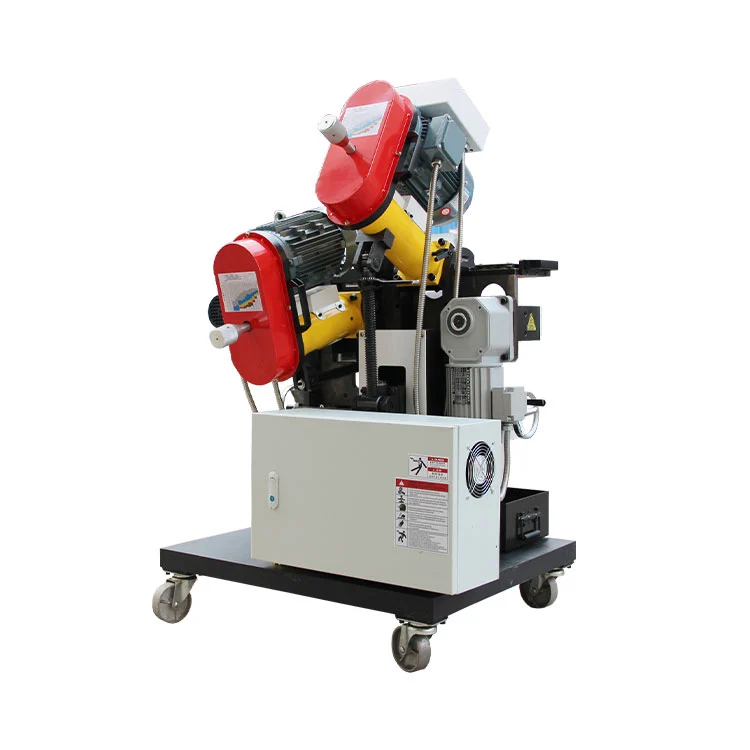

시안진의 ZM-100X 솔루션은 탄소강, 스테인리스강 및 기타 금속판의 사전 용접 모따기 및 베벨링을 위해 설계되었습니다. 이중 스핀들 구조를 통해 한 번의 가공 작업으로 상부 및 하부 베벨링을 완료할 수 있어 공작물을 회전하거나 다시 클램핑할 필요성이 줄어듭니다.
이 기계는 K/X, V/Y, 0° 및 U/J 프로파일을 포함한 여러 베벨 구성을 지원하므로 제조업체는 다양한 용접 요구 사항에 맞게 모서리 준비를 조정할 수 있습니다.
구매자가 평가해야 하는 주요 기능은 무엇입니까?
1. 이중 스핀들 베벨링
이중 스핀들 구성은 주요 생산성 지향 기능 중 하나입니다. 기계는 상부 및 하부 베벨을 동시에 처리할 수 있어 2차 핸들링 및 공작물 재배치를 줄이는 데 도움이 됩니다.
2. 듀얼 드라이브 여행 시스템
두 개의 동기화된 이동 모터는 플레이트 가장자리를 따라 안정적인 움직임을 유지하는 데 도움이 됩니다. 이 시스템은 3,000W × 2 메인 모터와 높은 토크의 저속 드라이브 출력을 사용하여 고강도 플레이트 밀링을 지원합니다.
3. 조정 가능한 베벨 매개변수
가공 매개변수는 재료 두께와 필요한 홈 형상에 따라 조정될 수 있습니다. ZM-100X는 0°~60°의 상부 베벨 각도 범위, 0~1.2m/min의 이동 속도, 800RPM의 커터 헤드 속도를 제공합니다.
4. 자체 추진 작동
작업자가 계속해서 기계를 밀어야 하는 대신 자체 추진 구조가 자동으로 공작물을 따라 이동합니다. 이를 통해 긴 에지 처리 작업 중에 물리적 작업 부하를 줄일 수 있습니다.
5. 스프링 지지 구조
내장된 이중 스프링 메커니즘은 작업물과 작업 표면 간의 차이를 보상하는 데 도움이 됩니다. 또한 절단 진동을 흡수하고 기계의 움직임을 보다 부드럽게 유지하는 데 도움이 됩니다.
6. 교체 가능한 초경 인서트
커터는 인덱서블 코팅 초경 인서트를 사용합니다. 이 설계를 통해 전체 커터 헤드를 교체하지 않고도 마모된 인서트를 교체할 수 있으므로 일상적인 툴링 유지 관리가 단순화되고 소모품 비용이 제어됩니다.
기술 사양 요약
다음 사양은 제조업체가 게시한 제품 정보를 기반으로 ZM-100X 모델의 주요 처리 기능을 요약합니다.
| 매개변수 | ZM-100X 사양 | 실질적인 의미 |
|---|---|---|
| 판 두께 | 5~80mm | 광범위한 플레이트 제조 작업에 적합 |
| 상부 베벨 각도 | 0°~60° | 다양한 용접 홈 요구 사항 지원 |
| 낮은 베벨 각도 | 0°~45° | 유연한 하단 가장자리 준비가 가능합니다. |
| 이동 속도 | 0~1.2m/분 | 다양한 처리 조건에 맞게 조정 가능한 움직임 |
| 커터 헤드 속도 | 800RPM | 제어된 밀링 성능 지원 |
| 베벨 미세 조정 | 1.5mm/단계 | 설정 중 치수 조정 가능 |
| 클램핑 두께 | 5~80mm | 다양한 판 두께 수용 |
| 단일 패스 베벨 | C0~C20mm | 통제된 재료 제거 지원 |
| 최대 베벨 | C60mm | 넓은 베벨링 기능 제공 |
| 표면 거칠기 | ≤ Ra 3.2μm | 매끄러운 밀링된 베벨 표면을 생성합니다. |
| 커터 구성 | 2 × Φ80mm 커터 헤드 | 양면 베벨 작업 가능 |
| 생명을 삽입하다 | 600-800m 탄소강; 300~500m 스테인리스 스틸 | 툴링 소비를 추정하는 데 도움이 됩니다. |
이 장비는 어디에 사용됩니까?
강판 엣지 밀링은 용접 또는 후속 제작 전에 플레이트 엣지를 준비해야 하는 모든 곳에 관련됩니다. 일반적인 애플리케이션 환경은 다음과 같습니다.
- 강철 구조물 제작.
- 압력용기 제조.
- 파이프라인 및 파이프 관련 제작.
- 중장비 제조.
- 조선 및 해양 제조.
- 건설 장비 생산.
- 대형 금속 구조물 조립.
- 일반 용접 및 금속 가공 작업장.
스테인레스강과 탄소강을 처리하는 시설의 경우 코팅된 초경 인서트를 사용하고 가공 매개변수를 조정하는 기능을 통해 장비가 변화하는 생산 요구 사항에 더 잘 적응할 수 있습니다.
밀링은 어떤 생산 이점을 제공합니까?
일관된 엣지 지오메트리
제어된 밀링 매개변수는 처리된 가장자리를 따라 보다 균일한 베벨 프로파일을 유지하는 데 도움이 됩니다. 이는 여러 플레이트가 일관된 용접 사양을 충족해야 하는 경우 특히 유용합니다.
수동 처리 감소
자체 추진 이동을 통해 지속적인 수동 밀기가 필요하지 않습니다. 따라서 자동 이동 구조는 확장된 가공 작업 중에 작업자의 작업량을 줄일 수 있습니다.
더 빠른 상부 및 하부 준비
듀얼 스핀들 설계로 상부 및 하부 베벨을 동시에 처리할 수 있습니다. Xianjin이 공개한 사양에 따르면 이 구성은 양쪽에서 준비가 필요할 때 반복적인 공작물 뒤집기 및 재클램핑을 방지합니다.
도구 교체 복잡성 감소
인덱서블 초경 인서트는 개별적으로 교체할 수 있습니다. 이 접근 방식을 사용하면 인서트 마모 후 전체 절삭 어셈블리를 교체하는 것보다 일상적인 커터 유지 관리가 더 간단해집니다.
더 나은 공작물 보호
구동 고무 롤러는 기계 이동 중 플레이트 표면의 잠재적인 손상을 줄이도록 설계되었습니다. 자체 조임 구조는 가공 중 가장자리 미끄러짐을 줄이는 데도 도움이 됩니다.
제조업체는 올바른 기계를 어떻게 선택해야 합니까?
제조업체는 플레이트 베벨링 시스템을 구매하기 전에 모터 출력이나 헤드라인 처리 속도에만 초점을 맞추기보다는 실제 생산 조건과 비교하여 기계를 평가해야 합니다.
- 플레이트 두께 확인:기계의 클램핑 및 가공 범위가 일반 판 두께에 해당되는지 확인하십시오.
- 베벨 요구 사항을 정의합니다.용접 공정에 V, Y, K, X, U, J 또는 기타 모서리 프로파일이 필요한지 확인하십시오.
- 생산량 평가:대용량 작업에서는 자체 추진 및 이중 스핀들 처리를 통해 더 많은 이점을 얻을 수 있습니다.
- 재료 유형을 고려하십시오.탄소강과 스테인리스강은 절단 및 툴링 요구 사항이 다를 수 있습니다.
- 검토 조정 기능:베벨 치수를 제어하려면 미세 조정과 가변 이동 속도가 중요합니다.
- 도구 가용성을 확인하세요.표준화되고 교체 가능한 인서트는 장기적인 유지 관리를 단순화할 수 있습니다.
- 판매 후 지원을 고려하십시오.응답 시간, 보증 범위 및 기술 지원은 구매 전에 평가해야 합니다.
다양한 장비 옵션을 비교하는 제조업체를 위해 Xianjin 강판 베벨 밀링 머신은 판 두께, 베벨 범위, 커터 구성 및 작동 특성을 평가하기 위한 자세한 기술 정보를 제공합니다.
자주 묻는 질문
기계는 어떤 재료를 처리할 수 있나요?
이 기계는 탄소강, 스테인리스강 및 기타 금속판의 사전 용접 베벨링을 위해 설계되었습니다. 실제 절단 조건은 특정 재료 및 가공 요구 사항에 따라 선택해야 합니다.
ZM-100X는 어떤 판 두께를 처리할 수 있나요?
게시된 클램핑 및 처리 범위는 5~80mm입니다. 제조업체는 주문하기 전에 실제 공작물 치수와 필요한 베벨 형상을 확인해야 합니다.
상하 베벨을 동시에 가공할 수 있나요?
예. 듀얼 스핀들 구조는 상부 및 하부 베벨을 동시에 수행하도록 설계되어 공작물 뒤집기 또는 반복 클램핑의 필요성을 줄입니다.
어떤 베벨 각도를 사용할 수 있나요?
게시된 조정 범위는 상단 베벨의 경우 0°~60°이고 하단 베벨의 경우 0°~45°입니다. 적절한 설정은 필요한 용접 접합 구성에 따라 다릅니다.
커터 인서트는 얼마나 오래 지속됩니까?
시안진은 탄소강 가공 시 대략 600~800m, 스테인리스강 가공 시 300~500m의 인서트 사용 수명을 지정합니다. 실제 수명은 재료 특성, 베벨 치수, 절단 조건 및 작동 방식에 따라 달라질 수 있습니다.
기계에 수동으로 밀어야 합니까?
아니요. 기계는 자체 추진 이동 시스템을 사용하므로 계속해서 수동으로 밀어야 하는 대신 자동으로 플레이트를 따라 이동할 수 있습니다.
어떤 보증 및 기술 지원이 제공됩니까?
게시된 제품 정보에 따르면 해당 장비에는 승인일로부터 12개월 무료 보증이 포함되어 있습니다. Xianjin은 또한 보증 기간 동안 및 이후에도 기술 상담 및 유지 관리 지원이 가능하다고 말합니다.
강판 베벨링 프로젝트를 어떻게 시작할 수 있나요?
올바른 모서리 준비 장비를 선택하는 것은 판 두께, 재료, 베벨 프로파일, 생산량 및 용접 공정에 따라 달라집니다. Xianjin의 ZM-100X는 산업용 강판 준비를 위한 자동 이동, 이중 스핀들 밀링, 조정 가능한 베벨 매개변수 및 교체 가능한 초경 공구를 결합합니다. 장비 사양, 처리 용량, 맞춤 요구 사항 또는 배송 옵션을 평가하는 경우,저희에게 연락주세요귀하의 애플리케이션에 대해 논의하고 Xianjin에 적합한 솔루션을 요청하십시오.
