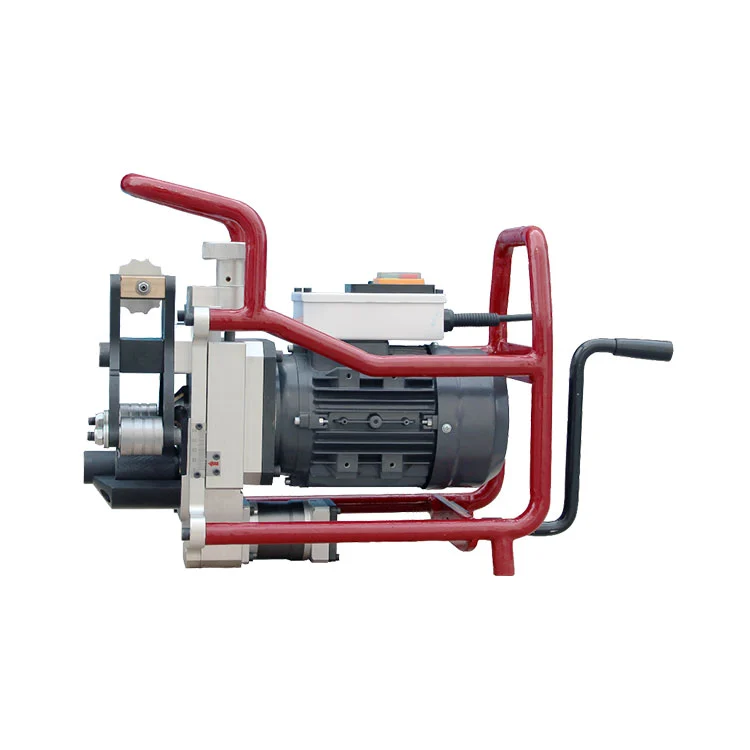

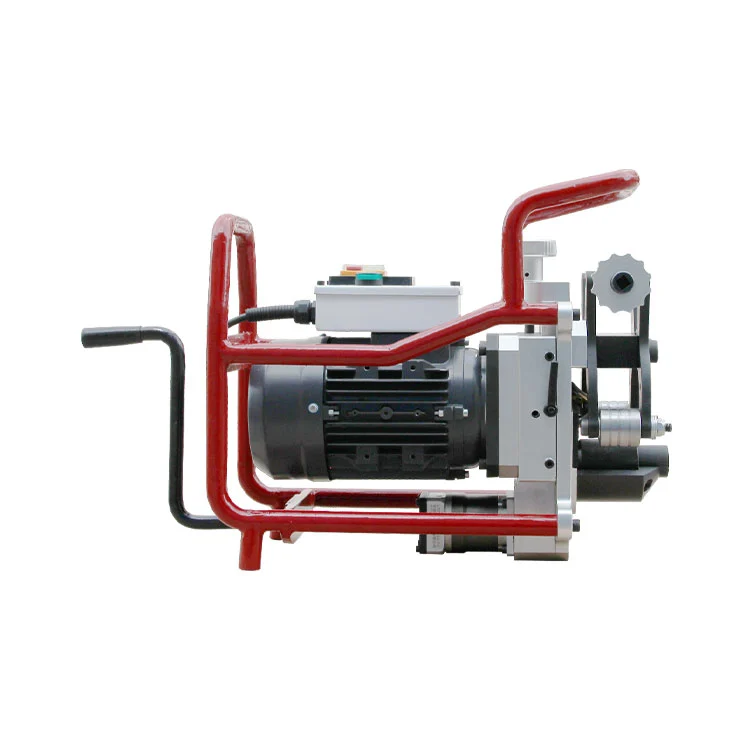

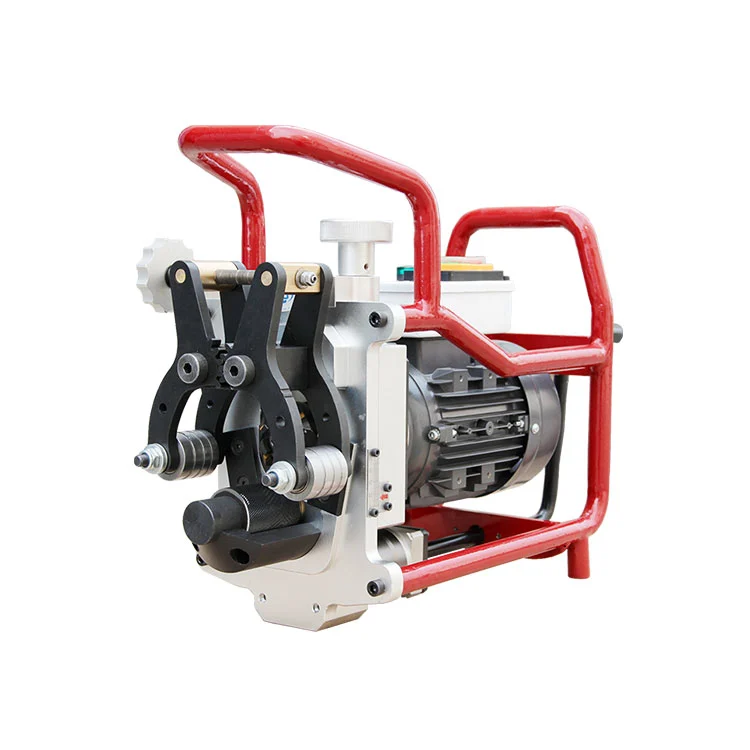

수동 풀사이즈 베벨링 기계

Xianjin에서 개발한 수동 풀사이즈 면취기는 소형 휴대용 면취기입니다. 그것은 파이프를 처리합니다114mm최대 제한이 없는 직경, 최대 베벨 깊이 제공15mm, 최대 플레이트에서 작동합니다.15mm두꺼운. 4개의 고정밀 교체형 팁 블레이드가 장착되어 정확하게 생성됩니다.30°, 37.5°, 45°우수한 가공 품질을 위한 베벨.

제품특징

빠르고 쉬운 설치 및 작동

사용자 친화적인 작동을 갖춘 빠른 ​​장착 디자인. 밀링 방식의 가공을 채택한 수동 풀사이즈 면취기는 파이프 끝단의 모재를 그대로 유지하고 철 조각을 최소화하여 기존 면취 방법을 대체합니다.

폭넓은 적용 범위와 강력한 호환성

최소 적용 파이프 직경:114mm, 최대 직경에 대한 상한은 없습니다. 최대 베벨 깊이 도달15mm; 그것은 또한 접시를 처리할 수 있습니다15mm두꺼운. 스테인레스 스틸, 탄소강, 합금강 및 기타 재료와 호환됩니다. 석유화학, 전력, 조선, 음료, 유제품, 제약 및 기타 산업에서 널리 사용됩니다.

비용 효율적인 운영 및 낮은 유지 관리 비용

시중에서 판매되는 표준 절단 도구가 장착되어 있습니다. 예비 부품 조달이 용이하여 전반적인 운영 비용을 효과적으로 낮출 수 있습니다.

고성능 및 효율적인 가공

뛰어난 처리 효율성을 제공합니다. 베벨링 대상219×8mm관은 안에 완료될 수 있습니다1분, 용접 전 베벨 준비 요구 사항을 효율적으로 충족합니다.

기술적인 매개변수

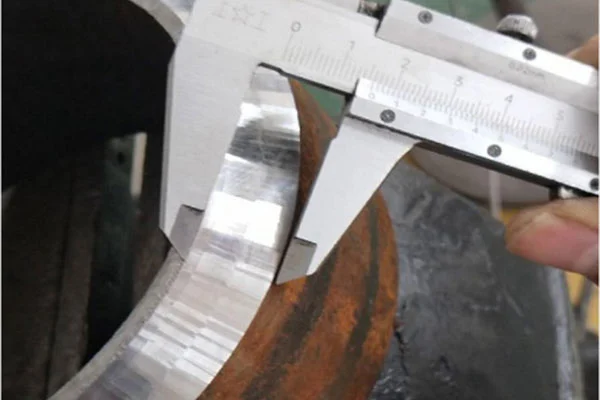

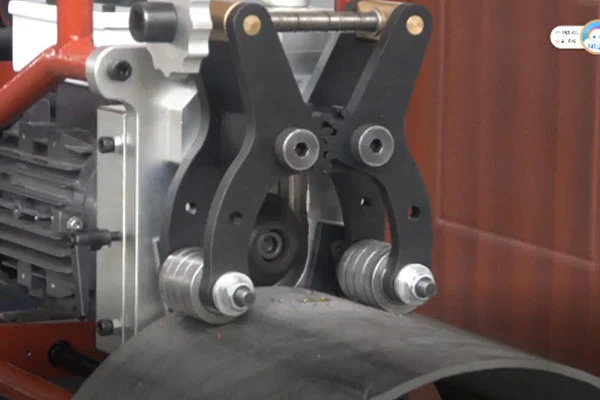

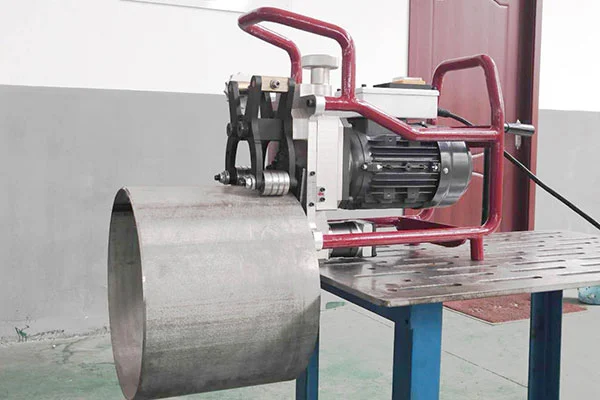

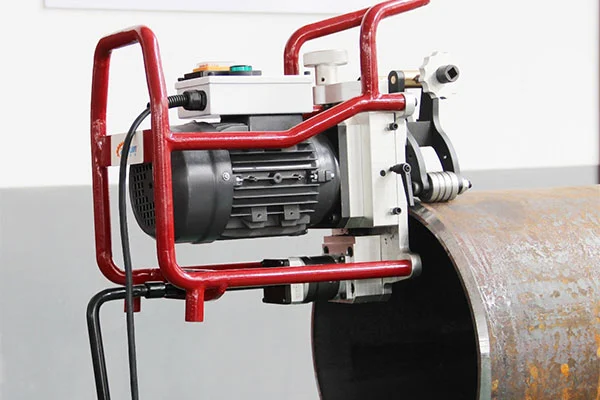

현장 사용 사례

FAQ

Q1: 베벨링 머신의 핵심 장점은 무엇입니까?

A: 수동 풀사이즈 베벨링 기계는 컴팩트하고 휴대가 간편하여 운반이 용이하며 파이프 끝 부분에 편리하게 장착 및 분리할 수 있습니다. 가공 중에 스파크가 발생하지 않고 파이프 끝 모재가 손상되지 않으며 철 칩이 최소화되어 연삭과 같은 기존 베벨링 공정의 대안으로 사용됩니다. 4개의 고정밀 블레이드를 장착하여 탁월한 베벨 성형 품질을 제공하고 파이프와 플레이트 모두에 대한 효율적인 가공을 가능하게 합니다.

Q2: 면취기의 처리 효율성은 무엇입니까?

A: 이 기계는 빠른 설치와 간단한 조작이 특징입니다. 확실하게 체결되면 단 한번에 12인치 표준강관의 고품질 면취가 완성됩니다.45초, 신속한 사전 용접 베벨 준비를 실현합니다.

Q3: 면취기가 처리할 수 있는 파이프 및 플레이트 사양은 무엇입니까?

A: 가공 가능한 최소 파이프 직경은114mm직경 상한 제한이 없습니다. 최대 베벨 깊이는 다음과 같습니다.15mm그리고 그것은 또한 접시를 처리할 수 있습니다15mm두께에.

Q4: 베벨 기계는 어떤 베벨 각도를 지원합니까?

A: 교체 가능한 도구 헤드를 채택하고 베벨 각도를 정확하게 생성할 수 있습니다.30°, 37.5°, 45°, 다양한 용접 절차에 대한 각도 요구 사항을 충족합니다.

Q5: 베벨링 기계는 주로 어떤 산업에 적용됩니까?

A: 수동 풀사이즈 베벨링 기계는 반도체, 전자 장비, 양조장, 제약, 생명 공학, 음료, 유제품, 압력 용기, 석유 및 가스, 화학, 항공 우주, 조선, 전력 건설, 보일러 및 수처리 산업에서 널리 사용됩니다. 파이프 절단 후 직접 용접에 이상적인 장비입니다.

기술 표준

이 매뉴얼 풀사이즈 베벨링 기계(설계, 제조) 및 예비 부품은 사양에 지정된 기술 매개변수 및 요구 사항을 제외하고 최신 버전의 국가 표준(GB), 산업 표준(JB, DL...) 및 국제 표준(SI, ANSI, ASME, AWS, API, DIN, ISO)을 준수합니다. 제품 설계 및 제조 실행에 대한 기준은 다음과 같습니다.

• 기계 장비 설치 엔지니어링의 건설 및 수용에 대한 일반 규정 GB50231-98

• 전기 장비의 안전 설계 지침 GB4064-1983

• 기계적 안전 - 기계 전기 장비 GB 5226.1-2002

• 절연 도체의 표시 GB4884-85

• 강철 구조물의 건설 품질 승인 규정 GB 50205-2002

• 강철 구조물 설계 코드 GB 50017-2003

• 프로세스 파이프라인의 제조 표준은 ASTM B31.3입니다.

• 국제 표준(SI, ANSI, AWS, API, DIN, ISO)
