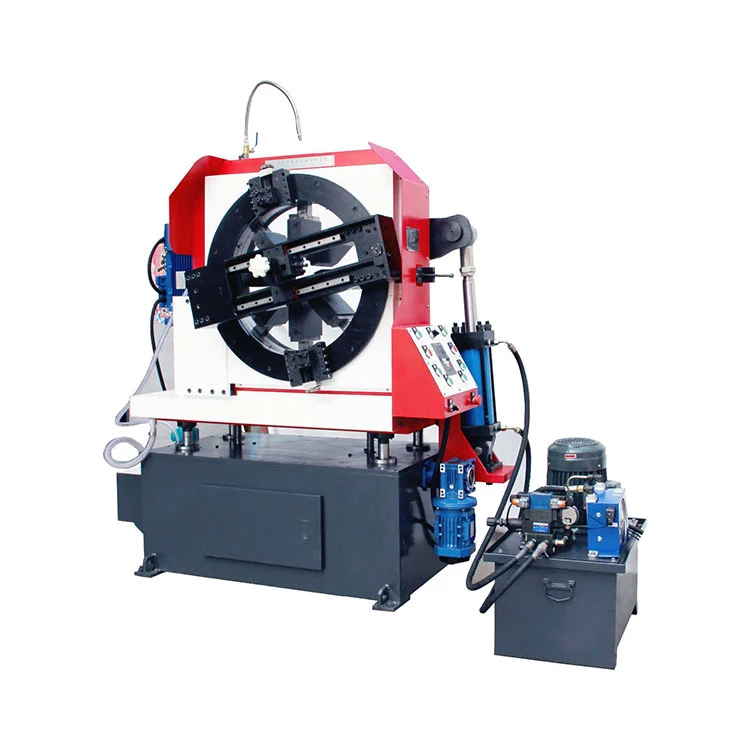

고속 정밀 절단 베벨 기계

고속 정밀 절단 베벨 기계는 당사가 독자적으로 개발한 고정밀 파이프 가공 장비입니다. 자체 개발한 캠 회전 클램핑 시스템과 혁신적인 회전 절단 공정을 채택하고 사용자 친화적인 제어 모듈과 결합되어 높은 효율성을 제공합니다. 380V 가변 주파수 모터와 안정적인 이송 메커니즘을 갖추고 있어 절단과 베벨링을 동시에 완료할 수 있습니다. 도구 변경을 통해 다양한 베벨링 요구 사항을 충족할 수 있습니다. 그것은 석유, 석유화학, 제약, 야금 및 기타 산업에서 파이프 절단 및 베벨링에 널리 사용됩니다.

제품특징

• 고속 정밀 절단 베벨 기계는 파이프 끝 부분에 표준 베벨을 생성할 수 있으며 파이프 중간 위치에서 절단 및 베벨 작업도 수행할 수 있습니다.
• 공작물은 가공 후 버(Burr)나 변형이 없으며 직접 용접이 가능합니다.
• 회전식 냉간 절단 기술을 채택한 회전 블레이드는 파이프 둘레를 절단합니다. 완벽하게 수직으로 가공된 단면으로 탁월한 절단 품질을 제공합니다.
• 탄소강, 스테인레스강, 합금강 등 다양한 파이프에 적합합니다.
• 다점 원주 클램핑 구조는 클램핑으로 인한 파이프 변형을 효과적으로 방지합니다.

주요 기능

• 자동 다중 조 단면 클램핑

• 자동 공급 및 자동 후퇴

• 순환수 냉각

• 자동 리프팅

• 본체의 가변 주파수 속도 제어

• 동시 절단 및 베벨링

• 단면 베벨로 절단

• 유압 클램핑

기술적인 매개변수

선택 매개변수

기술적인 매개변수

장점 비교

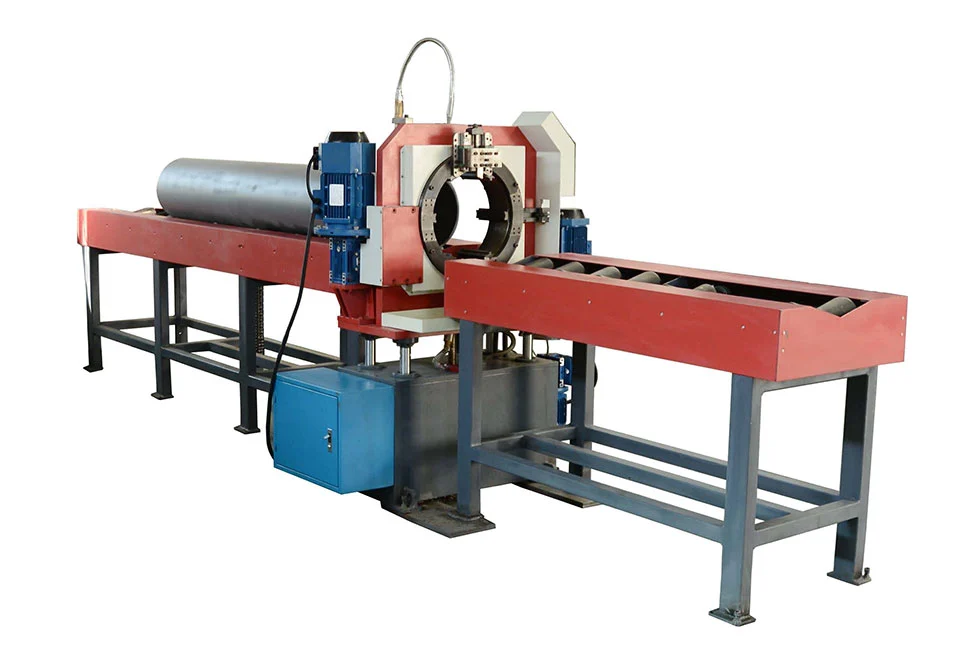

SME 전체 라인 레이아웃

고속 정밀 절단 베벨 기계의 재료 랙 선택 지침

① 공급길이 옵션 ② 토출길이 옵션 ③ 탄화방지처리 옵션 ④ 공급방식 옵션 ⑤ 고정길이 모드 옵션

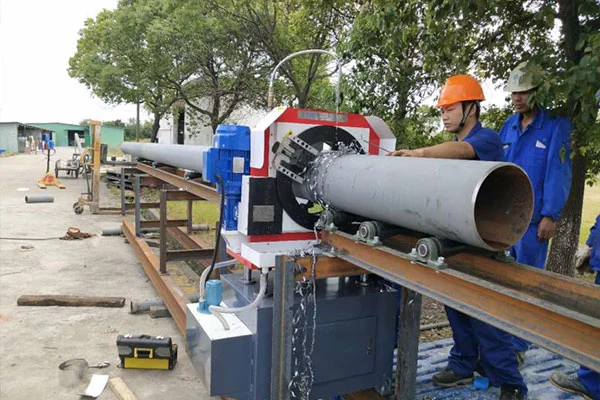

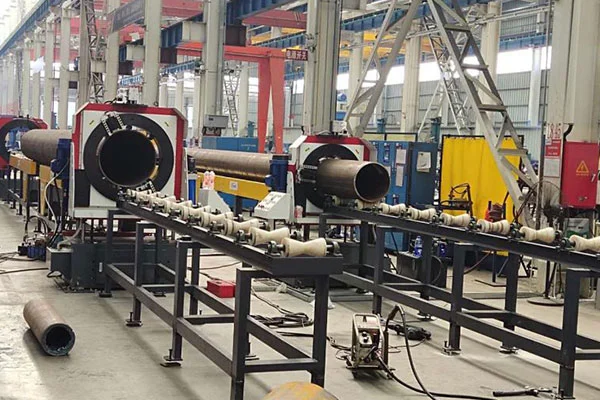

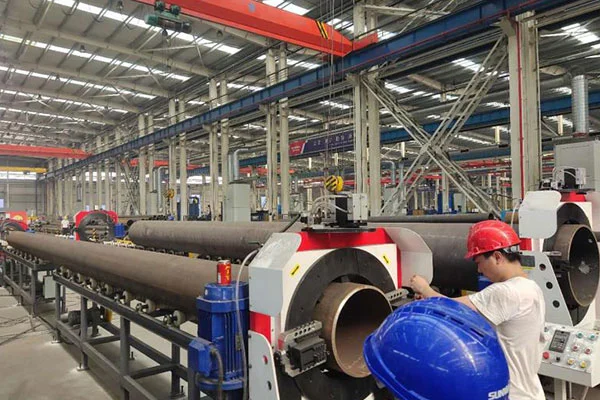

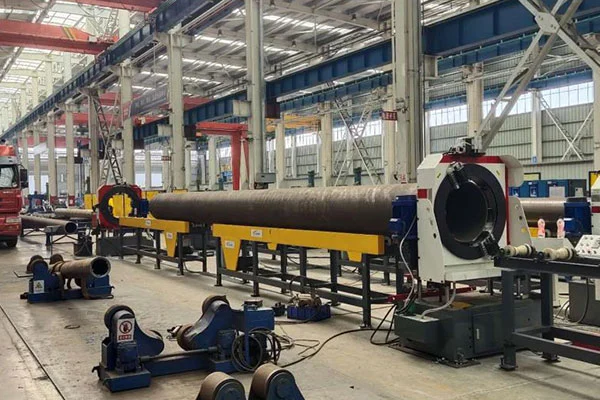

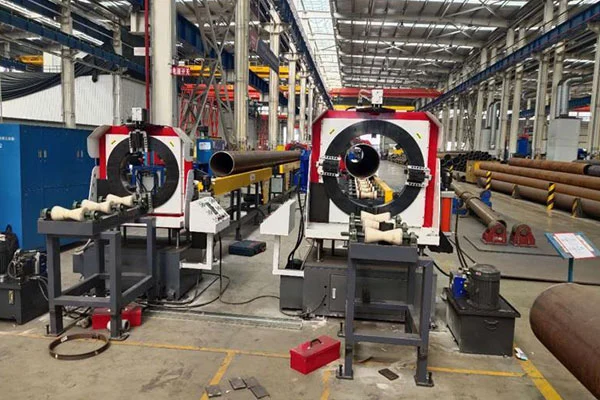

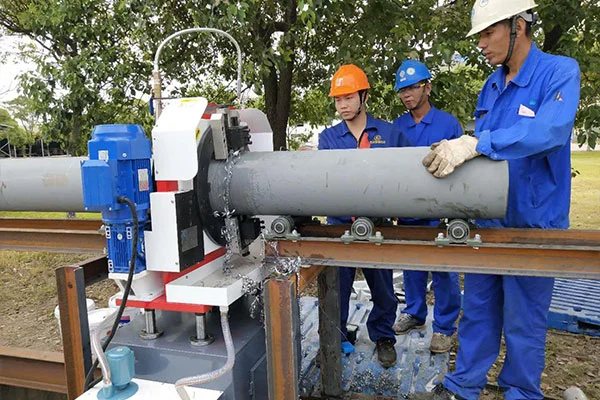

현장 적용 사례

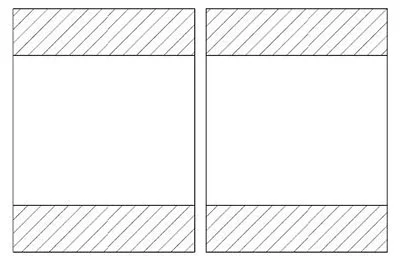

1. 절단: 파이프 원료의 기본 절단;

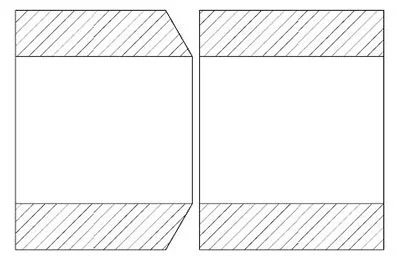

2. 절단 + 베벨링: 파이프 절단과 동시에 절단 가장자리의 베벨 가공을 완료합니다.

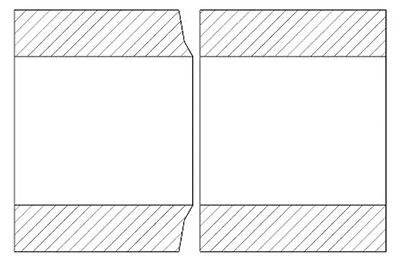

3. 절단 + 복합 베벨링: 절단하는 동안 복합 복합 베벨을 가공합니다.

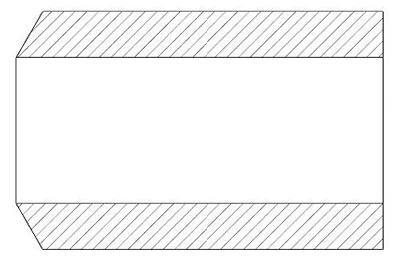

4. V-베벨: V자형 단면을 가진 프로세스 베벨;

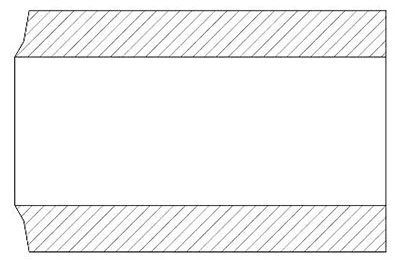

5. 복합 베벨링: 다양한 조합된 베벨을 독립적으로 가공합니다.

FAQ

Q: 이 기계는 어떤 핵심 시스템과 프로세스를 채택합니까?

A: SME 고속 정밀 절단 베벨 기계에는 자체 개발한 캠 회전 클램핑 시스템과 새로운 회전 절단 공정 및 사용자 친화적인 제어 시스템이 결합되어 작업 효율성이 크게 향상됩니다.

Q: 이 베벨링 기계는 유사한 장비에 비해 어떤 장점이 있습니까?

A: 유사한 기계와 비교할 때 SME 시리즈 베벨링 기계는 높은 효율성, 에너지 절약 및 환경 보호 기능을 갖추고 있습니다. 특히 스테인리스강, 고장력강 등 난삭재 가공에 적합합니다. 노동 강도와 비용을 효과적으로 줄이고 저탄소 및 저에너지 환경 요구 사항을 충족합니다.

Q: 이 기계의 파이프 벽 두께 처리 범위는 무엇입니까?

A: SME 시리즈 베벨링 기계는 벽 두께가 최대 40mm인 파이프를 처리할 수 있으며 이러한 파이프에 대한 절단 및 베벨링 작업을 수행할 수 있습니다.
