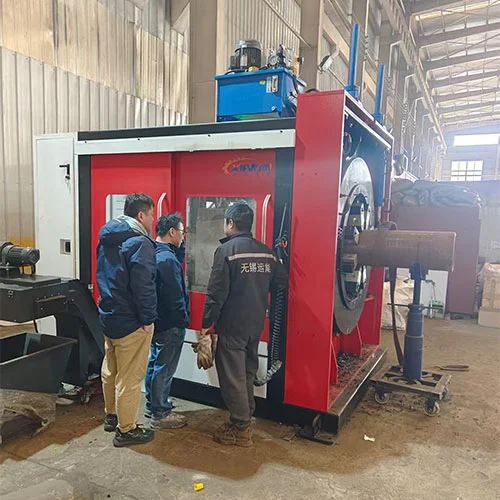

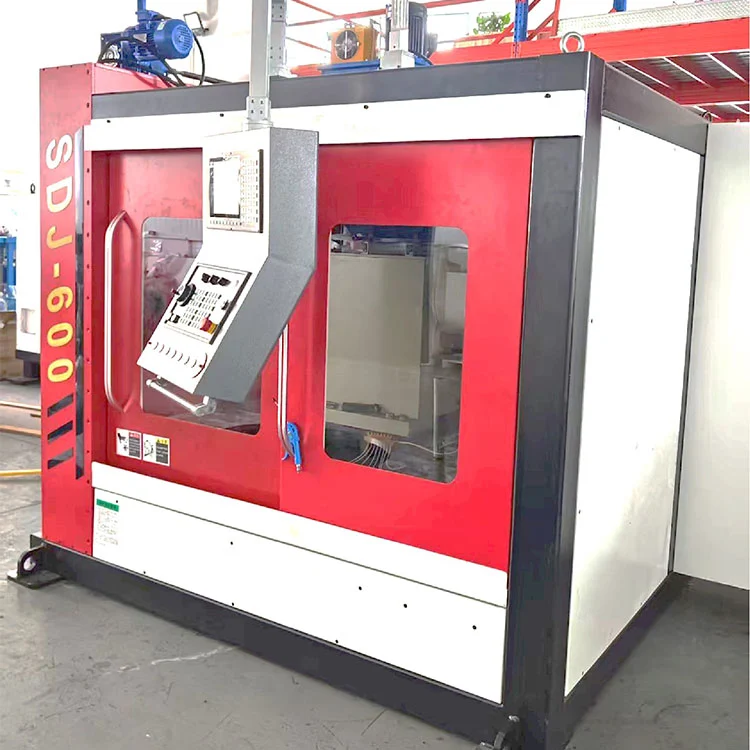

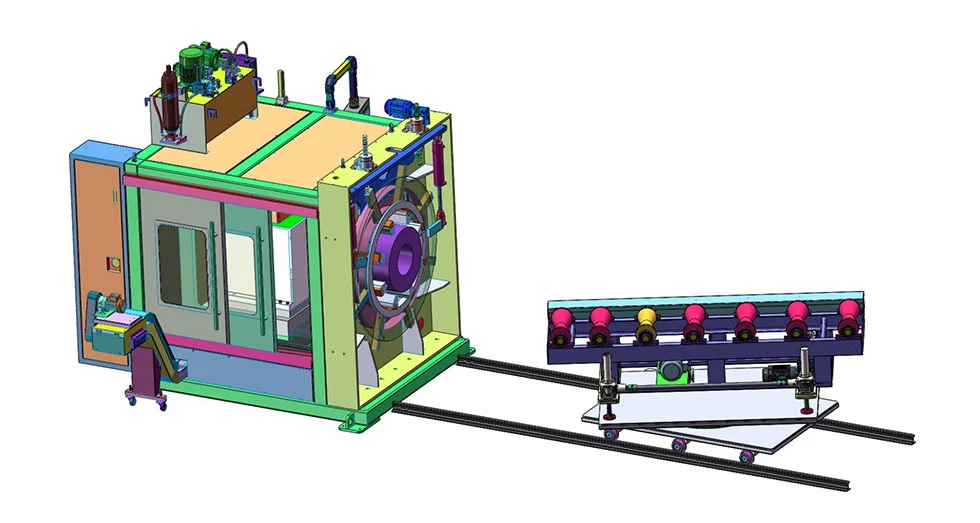

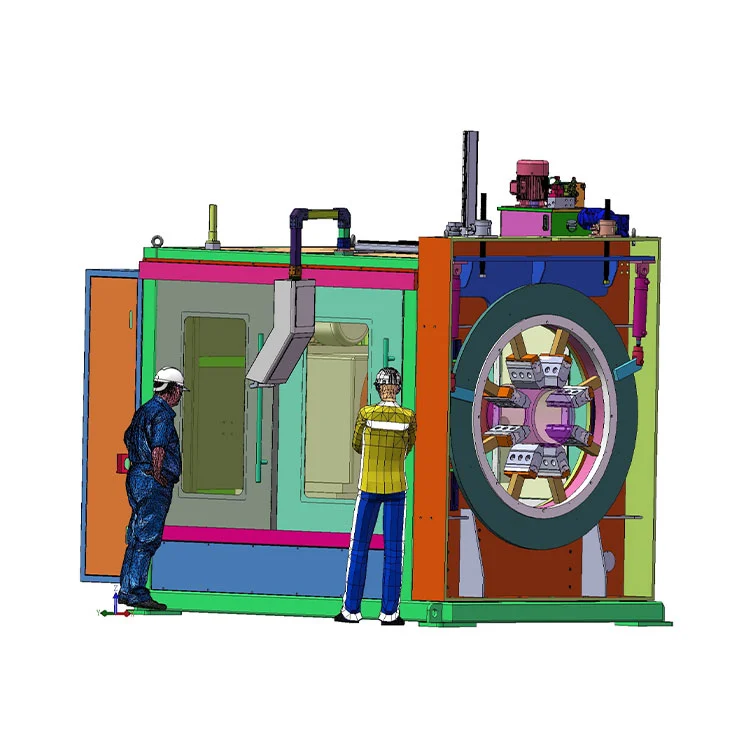

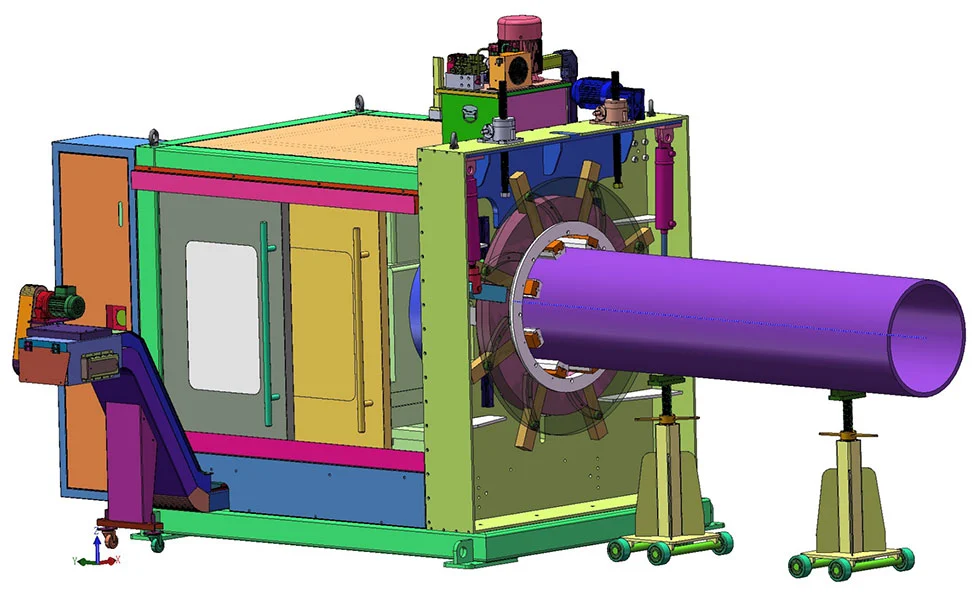

CNC 단면 베벨링 기계는 고속, 정밀 파이프 처리 장치입니다. 자체 개발한 캠 회전 클램핑 시스템과 혁신적인 회전 절단 프로세스가 사용자 친화적인 제어 시스템과 결합되어 있습니다. 대체 장비보다 뛰어난 이 모델은 고효율, 에너지 절약, 친환경성 및 조작 편의성이 뛰어납니다. 특히 다음과 같이 가공하기 어려운 재료에 이상적입니다.스테인리스 스틸 및 고강도 스틸.

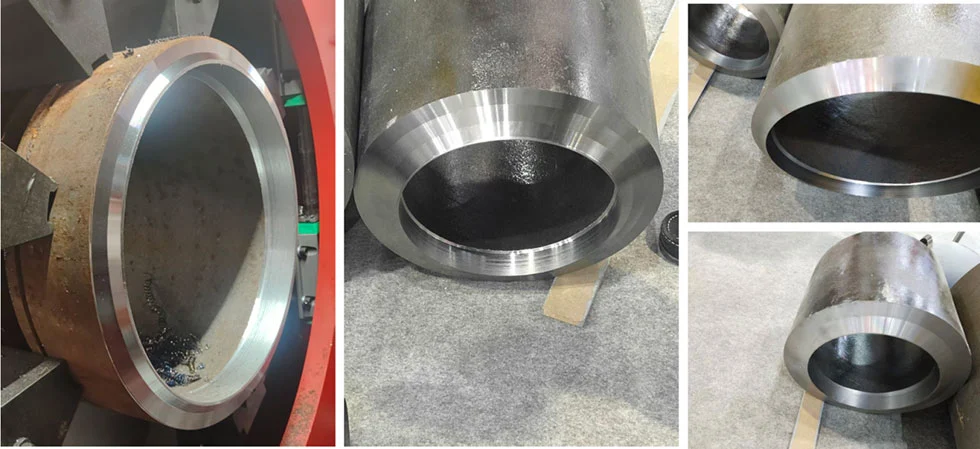

올인원 절단 및 베벨 기계는 회전식 냉간 절단을 채택합니다. 절단 부분은 버(burr)나 뒤틀림이 없으며 끝부분이 완벽하게 직각으로 되어 있어 직접 용접이 가능합니다. 가공 효율성을 높이기 위해 커터를 변경하면 다양한 베벨 각도를 얻을 수 있습니다.

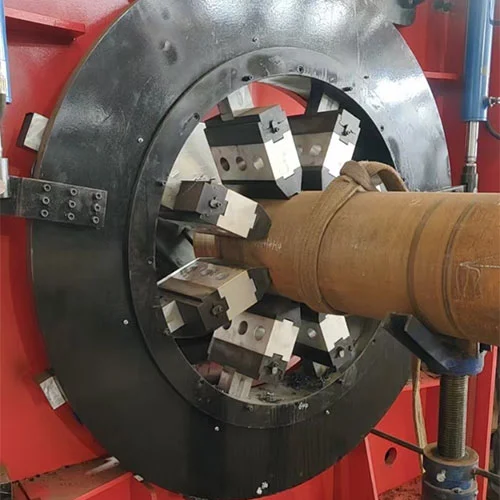

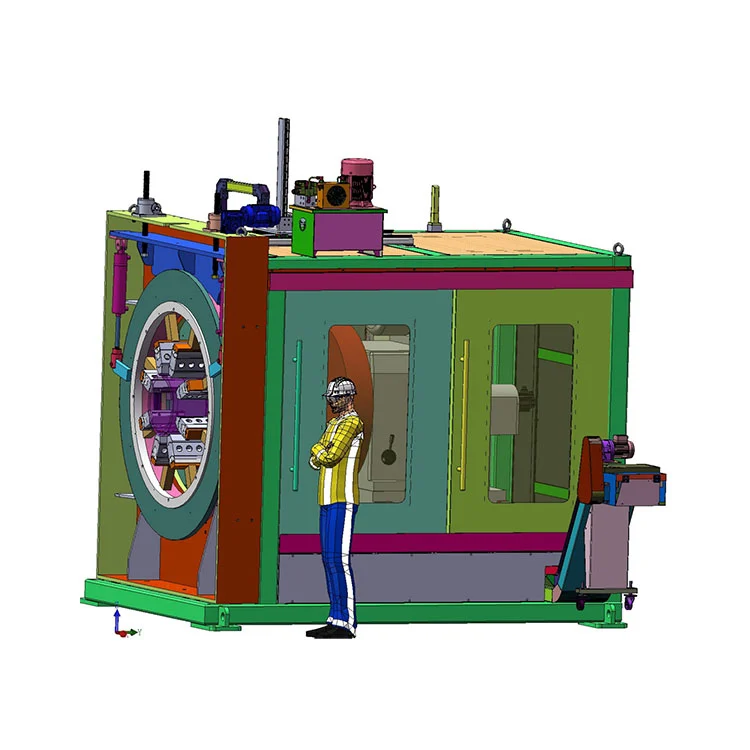

자체 개발한 캠 회전 클램핑 시스템은 다중 지점 원주 클램핑을 통해 파이프 변형을 방지합니다. 리프팅 가능한 메인 유닛을 사용하면 다양한 파이프 직경에 맞게 중앙 높이를 유연하게 조정할 수 있습니다.
작동 대상탄소강, 스테인레스 강 및 합금강특히 스테인리스강, 고장력강 등 가공이 어려운 소재에 적합합니다. 석유, 제약, 조선, 전력 및 기타 산업 분야의 단면 및 중간 파이프 절단 및 베벨 작업을 수행합니다.
간단한 조작을 위해 가변 주파수 모터와 사용자 친화적인 제어판을 갖춘 CNC 단면 베벨링 기계입니다. 저탄소 및 환경 보호 개념을 준수하여 노동 강도와 인건비를 줄입니다.

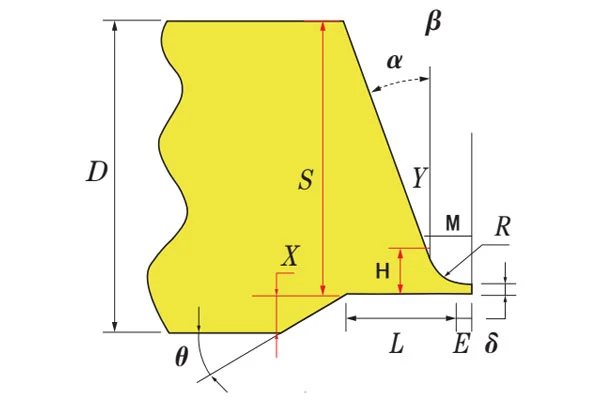

UV 유형 베벨

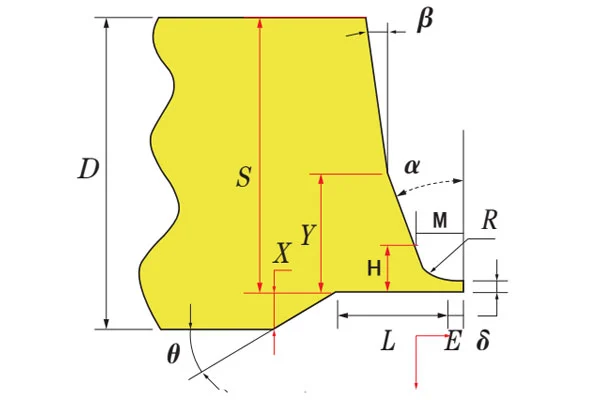

U형 베벨

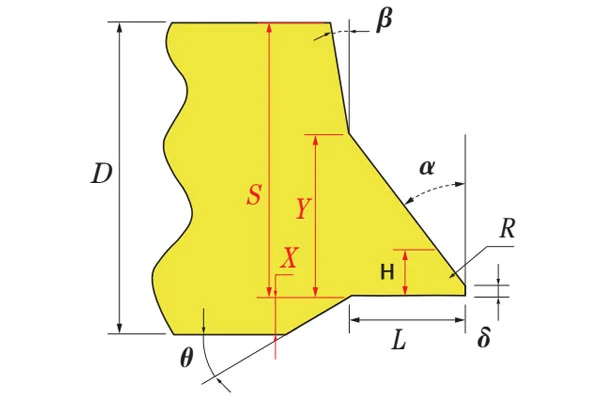

V형 베벨

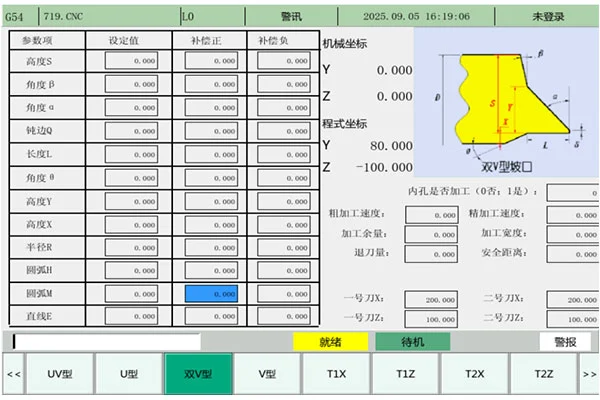

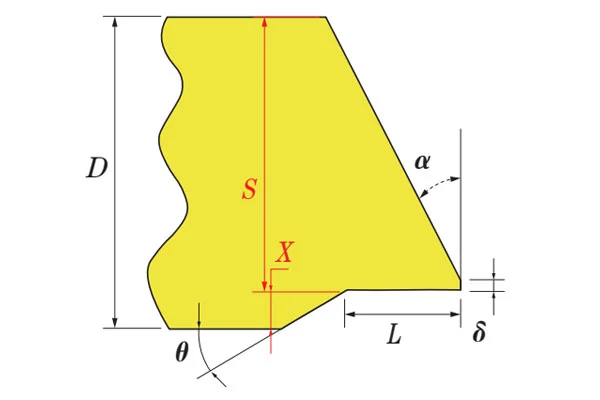

Double‑V 베벨
요청 시 다른 베벨 유형을 맞춤 설정할 수 있습니다.
제품소개

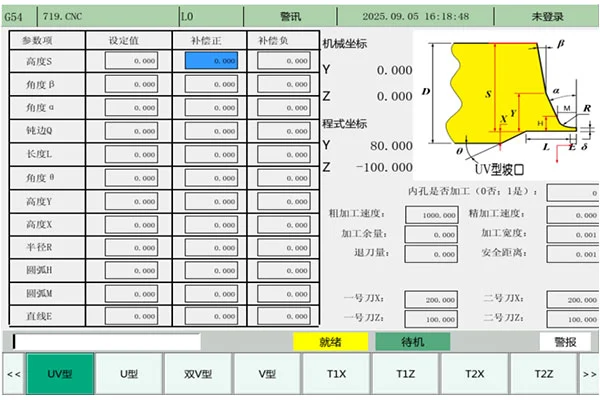

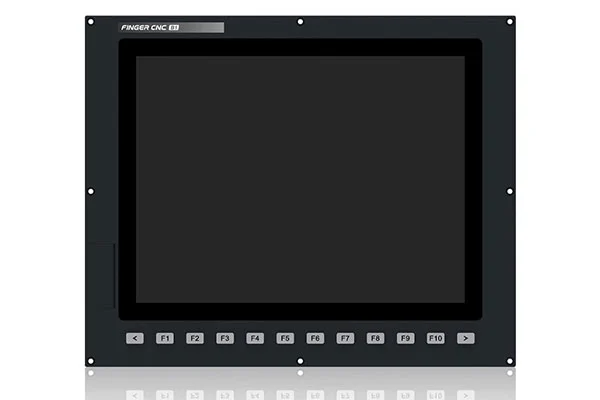

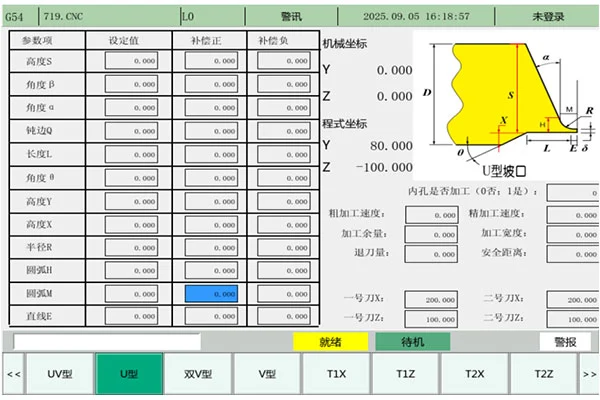

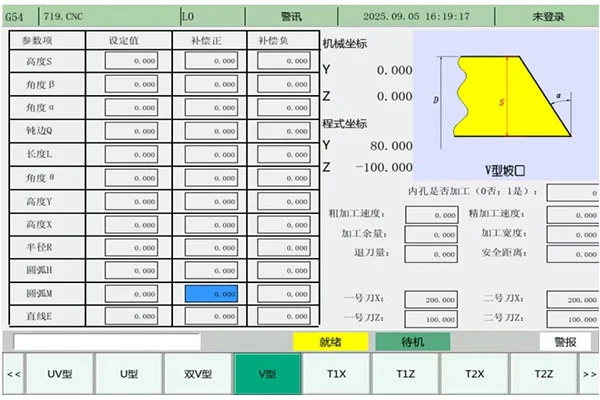

1. 고화질 LCD 디스플레이 화면을 갖춘 CNC 단면 베벨 기계
2. 시스템 메모리나 SD 카드에 저장된 변수 데이터를 수집하기 위한 매개변수를 설정합니다. 데이터는 이더넷이나 USB를 통해 저장, 분석, 확인할 수도 있습니다.
3. 뛰어난 실시간 성능과 손쉬운 유지 관리를 위한 EtherCAT/MIII 버스 제어.
4. 실시간 처리 데이터 액세스 및 편리한 관리를 위해 IoT를 지원합니다.
5. 확장 가능한 응용 소프트웨어 모듈; 고객 요구에 따라 필수 플러그인 모듈을 추가하세요.
6. 뛰어난 실행 속도를 위한 2GB RAM + 8GB 스토리지.
7. 고정밀, 고효율 및 뛰어난 유연성을 바탕으로 제작된 이 제품은 다양한 응용 분야에서 뛰어난 성능을 제공합니다.
제품소개
1. 입력 인터페이스: 키패드, 센서, NC 프로그램으로부터 신호를 수신합니다. 다중 장치 연결 및 데이터 전송을 위해 USB, 직렬 포트 및 이더넷을 지원합니다.
2. 출력 인터페이스: 모터, 솔레노이드 밸브, 표시기에 제어 신호를 보내 기계 이동 및 상태를 제어합니다. 안정적인 실행을 위해 신호 형식이 액추에이터와 일치합니다.

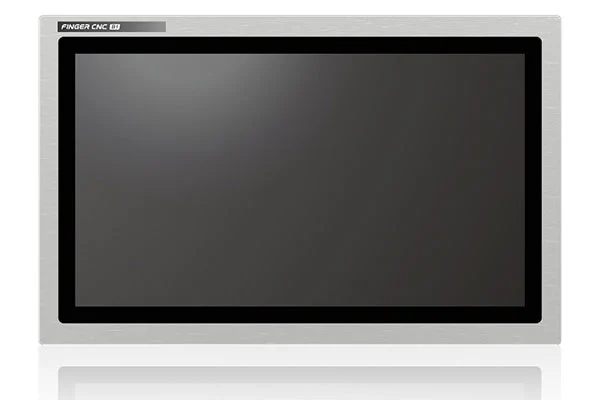

3. 디스플레이 장치: 손쉬운 작동 및 모니터링을 위한 HMI, NC 프로그램, 매개변수, 기계 상태 및 알람 표시용 LCD/터치 스크린.
4. 통신: 원격 모니터링, 프로그램 전송 및 시스템 업그레이드를 위해 호스트 컴퓨터에 연결합니다. 공동 작업 및 중앙 집중식 관리를 위해 다중 장치 유선 네트워킹을 지원합니다.
5. 고급 멀티 코어 CPU 및 슈퍼컴퓨팅 등급 플랫폼은 매우 원활한 작동을 제공합니다.
6. 2GB 저장공간으로 다양한 작업에 안정적인 프로그램 실행이 가능합니다.
7. 높은 간섭 방지 설계, 4.5KV EFT 테스트 및 CE 인증을 통과했습니다.
CNC 단면 경사지는 기계 기술적인 매개변수

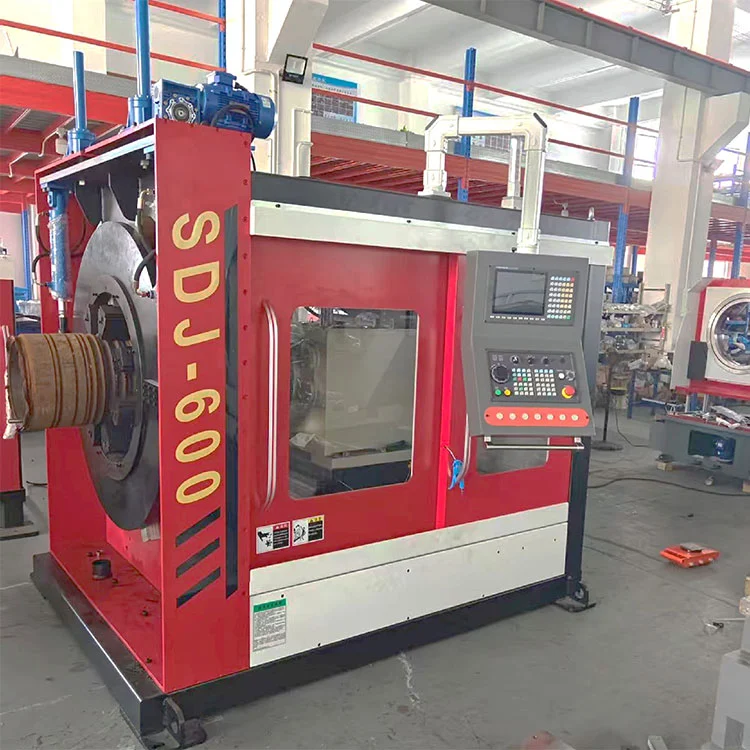

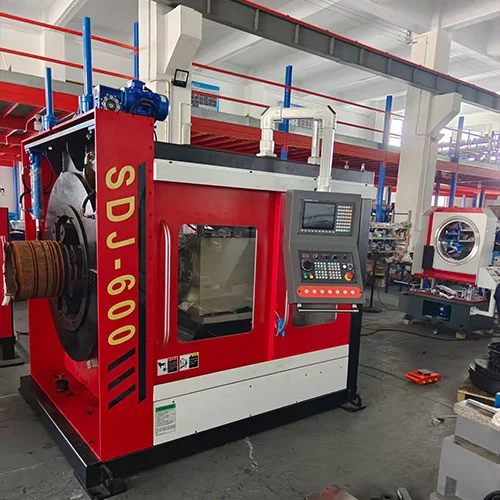

| 모델 | SDJ-400 | SDJ-600 | SDJ-800 | SDJ-1200 | SDJ-1500 |
| 가공 범위 | Φ30-Φ457 | Φ80-Φ630 | Φ200-Φ830 | Φ300-Φ1200 | Φ500-Φ1500 |
| 가공 가능한 벽 두께 | 3-100mm | 3-120mm | 3-150mm | 3-200mm | 3-200mm |
| 베벨 유형 | V, Double‑V, U, UV, I 유형 등(다른 베벨 형태는 선택 사항) | ||||
| 클램핑 방법 | 유압식 다중 조 클램핑(8조 동기 그리핑) | ||||
| 제어 시스템 | 대만 Yida(다른 제어 시스템은 선택 사항) | ||||
| 적합한 공작물 재료 | 탄소강, 합금강, 스테인레스강, 저온강 등 | ||||
| 메인 모터 전원 | 4KW | 7.5KW | 7.5KW | 18.5KW | 4KW |
| 먹이는 속도 | 서보 제어식(조정 가능) | ||||
| X축 서보 모터 전원 | 2.3KW | ||||
| Y축 서보 모터 전원 | 2.3KW | ||||
| 본체 보호등급 | 통합 프레임 보호 | ||||
| 칩 제거 유형 | 후면 체인 플레이트 칩 제거 시스템(표준) | ||||
| 유압 모터 동력 | 2.2 / 5(옵션) | ||||
| 상/하/좌/우 축 잠금 방식 | 수동/자동(옵션) | ||||
| 화면 크기 | 15인치, 19인치(옵션) | ||||
| 본체 조명 | 있음(RED 점등) | ||||
| X축 위치 조정 정확도 | ±0.1 | ||||
| Y축 재배치 정확도 | ±0.1 | ||||
| 주 모터 전송 모드 | 견고한 V 벨트 | ||||
| 지루한 깊이 | ≤150mm(표준 공구 홀더: 100) | ||||
| 스핀들 및 커터 헤드 속도 | 20‑200rpm(무단계 속도 조절, 스핀들 가변 주파수 속도 제어) | ||||
| 도구 유형 | 표준 NC 인서트 | ||||
| 공구 홀더 유형 | 이중 헤드 터닝 도구(외부 및 내부 베벨링을 위한 하나의 도구) | ||||
| 본체 유형 | 통합형 주철 프레임 | ||||
| 전체 치수 | |||||
| 장비 무게 | |||||
| 시안진 파이프라인 | VS | 국내 경쟁사 |
| 셀프 센터링 멀티 조 클램핑, 고정밀 | 클램핑 모드 | V형 클램핑: 반복 위치 정확도가 낮고 벽이 얇은 파이프 클램핑 변형 |
| 후방 서보 구동 커터 이송/후퇴; 국내 대비 12배 높은 효율, 안정적인 성능 | 피드 메커니즘 | 전면 장착 모터: 느린 후퇴, 낮은 효율성; 후면 슬립 링 높은 고장률 |
| 하드 레일이 있는 공구 포스트 공급 메커니즘, 정확성±0.1mm | 피드 메커니즘 | 일부 브랜드: 선형 레일 구조, 정확도 0.5‑2mm |
| 완전한 기계 안전 인클로저 | 안전가드 | 부분적 전면 보호: 날아다니는 금속 칩 |
| 기어 변속 + 스핀들 VFD 속도 제어, 높은 토크 출력 | 스핀들 하우징 | 스핀들 VFD만 해당: 저속 가공 시 토크가 부족함 |
| 2.3kW고출력 모터, 국내 대비 처리효율 2배 | 피드 메커니즘 | 저전력 전면 모터, 낮은 유휴 속도 |
| 기어 하우징 내부의 기어 접지 기어 | 스핀들 하우징 | Hobbed gears on some units: high noise level |
| 일체형 주조 본체, 전체 시리즈 하드 레일, 뛰어난 강성 | 본체 | 일부 제조업체에서 채택한 선형 레일 |
요약하면, 이 CNC 단면 베벨링 기계는 동종 제품에 비해 전체 효율이 12배 더 높고 가공 정확도가 5-10배 더 좋습니다. 클램핑 벽 두께 용량은 파이프 가공에 최적으로 조정됩니다.

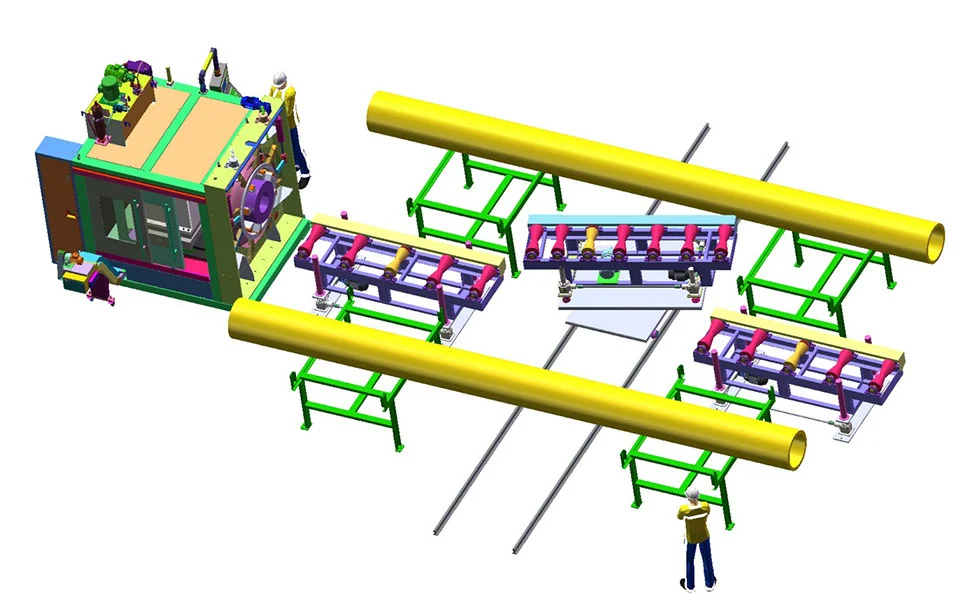

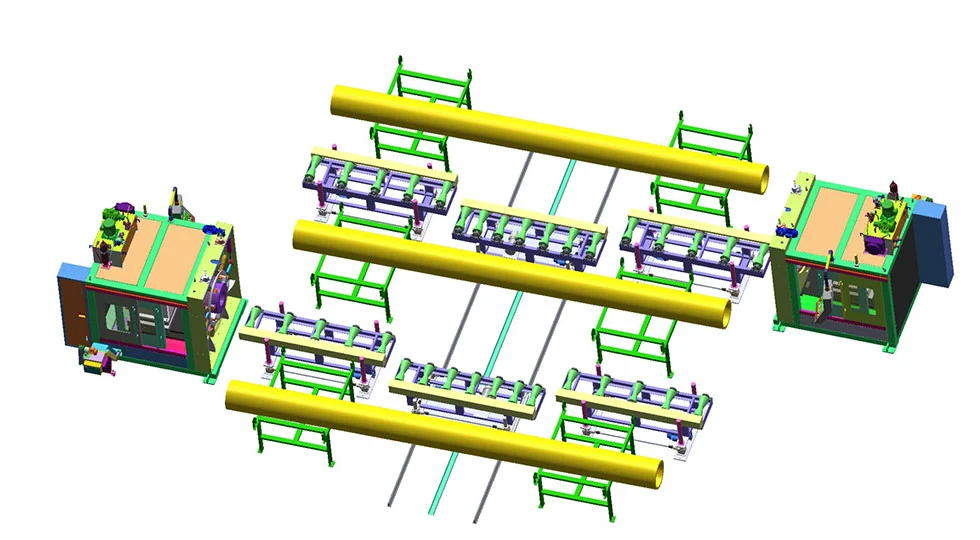

● 롤러 재질: 고강도 폴리우레탄 코팅이 된 탄소강, V형 롤러
● 줄 길이:6~12m(맞춤형 길이)
● 운반 모드: 전기 운반
● 이송 속도:2~20m/분
● 속도 조절: 가변 주파수 무단 속도 제어
● 제어 시스템: 무선 원격 제어
● 리프팅 시스템: 4-6개의 전기 동기화 리프터. 직경이 다른 파이프의 베벨 처리에 맞게 파이프 중심 높이를 전기적으로 조정합니다.
● 교차 이동 트롤리: 교차 방향 이동으로 자재 랙과 조화를 이루어 능률적인 생산이 가능합니다.
● 롤러 재질: 고강도 폴리우레탄 코팅이 된 탄소강, V형 롤러
● 줄 길이:6~12m(맞춤형 길이)
● 운반 모드: 전기 운반
● 이송 속도:2~20m/분
● 속도 조절: 가변 주파수 무단 속도 제어
● 제어 시스템: 무선 원격 제어
● 리프팅 시스템: 4-6개의 전기 동기화 리프터로 직경이 다른 파이프의 베벨링 처리를 위해 파이프 중심 높이를 전기적으로 조정할 수 있습니다.
● 자동 터닝: 파이프 양쪽 끝의 베벨링 요구 사항을 충족할 수 있습니다.
디안 롤러 재질: 고강도 폴리우레탄 표면 코팅이 된 탄소강, V 홈 롤러
● 줄 길이:3미터(사용자 정의 가능한 길이), 하단 트랙 제외
● 운반 모드: 전기 운반
● 이송 속도:2-20M/분
● 속도 조절: 무단계 주파수 변환 속도 제어
● 제어 시스템: 무선 원격 제어
● 리프팅 시스템: 4-6개의 전기 동기화 리프터. 직경이 다른 파이프의 베벨 처리에 맞게 파이프 중심 높이를 전기적으로 조정합니다.
● 자동 파이프 터닝: 파이프 양쪽 끝의 베벨링을 지원합니다.
● 본체 중앙에 맞춰 브래킷 높이를 수동으로 조정하세요.
● 지지 강관 위치를 수동으로 전후로 이동합니다.
A: CNC 단면 베벨링 기계는 자체 개발한 캠 회전 클램핑 시스템, 혁신적인 회전 절단 기술,380V VFD 모터, 사용자 친화적인 제어판 및 안정적인 공급 메커니즘. 리프팅 가능한 본체는 다양한 파이프 직경에 맞게 중심 높이를 조정합니다.
A: 탄소강, 스테인리스강, 합금강, 특히 가공하기 어려운 고강도강을 가공합니다. 석유, 석유화학, 맥주 및 유제품, 제약, 야금, 수처리, 조선 및 발전에 널리 사용됩니다.

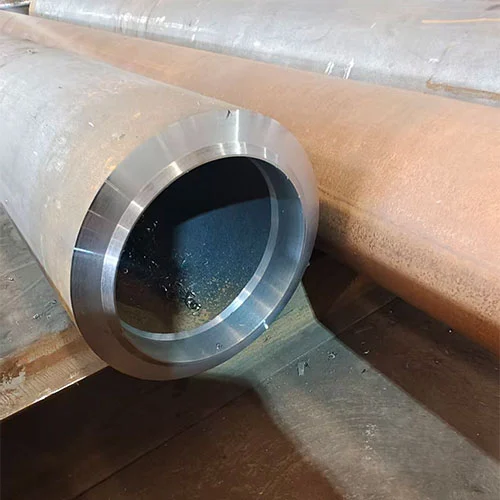

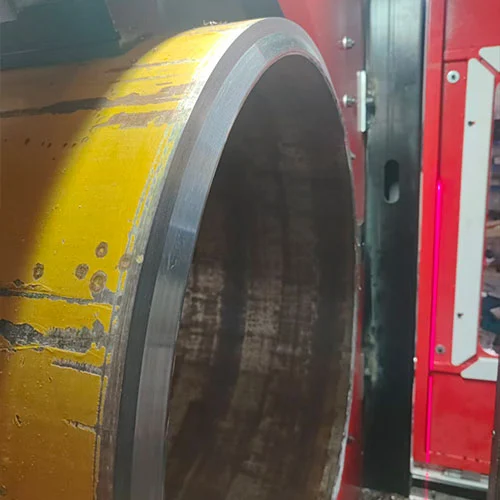

A: 절단 능력과 효율성이 높습니다. 버(Burr)와 왜곡 없는 절단으로 원스텝 절단 및 베벨링을 실현합니다. 회전식 냉간 절단을 채택한 블레이드는 파이프 외부 둘레를 절단하여 100% 수직 끝면을 얻습니다.
A: 파이프 직경:Φ30‑Φ1500; 벽 두께:3‑200mm. 넓은 작업 범위는 다양한 산업 분야의 파이프 절단 및 베벨 요구 사항을 충족합니다.
