중국의 선도적인 파이프라인 장비 제조업체이자 공급업체인 Xianjin Pipeline은 자동 프로그레시브 에지 밀링 머신을 출시합니다. 용접 전 금속판 베벨링용으로 설계된 이 제품은 용접 품질과 가공 정확도를 크게 향상시킵니다. 밀링 콜드 컷 기술을 갖춘 이 기계는 작동 중 열 변형을 방지하고 판재의 원래 특성을 유지하며 산업 전반에 걸쳐 엄격한 베벨링 요구 사항을 충족합니다.
자동 프로그레시브 엣지 밀링 머신은 용접 전 금속판의 모따기 및 베벨 가공에 사용되며 스테인레스강의 베벨 성능이 뛰어납니다. 기계는 0°~60°의 베벨 각도를 지원하고 5~60mm의 판 두께를 고정합니다. 단일 패스 베벨 폭 범위는 C0-C20mm, 달성 가능한 최대 베벨 크기는 C45mm입니다. 간단한 작동, 높은 처리량, 정밀한 가공 각도 및 부드러운 베벨 표면이 특징입니다.
자동 프로그레시브 에지 밀링 머신에는 IEC 유럽 표준을 준수하는 듀얼 메인 모터가 장착되어 있습니다. 3상 비동기 AC 3000Wx2. 직각 IEC 표준 기어 감속기가 장착되어 있습니다: 높은 토크, 저속 400W. 견고한 기계 본체는 안정적인 전력 출력을 보장합니다.
베벨 깊이 미세 조정: 패스당 1.5mm. 베벨 각도는 0°에서 60°까지 조정 가능합니다. 커터 헤드 속도: 800RPM/분. 이동 속도: 가변 주파수 제어로 0~1.2m/min. 클램핑 가능한 플레이트 두께: 5~60mm. 단일 패스 베벨 폭 C0~C20mm, 최대 베벨 폭 C45mm. 노동력 절약형 운영 및 유연한 조정.
자체 추진식 설계로 수동 고정이 필요하지 않습니다. 가장자리 분리를 방지하기 위한 자체 클램핑. 자동 본체 리프팅, 클램핑 높이 820~860mm용 에어 실린더 내장. 내마모성 롤러는 다양한 작업 조건에 적응합니다. 작은 설치 공간, 중앙 집중식 칩 수집 및 손쉬운 도구 변경.

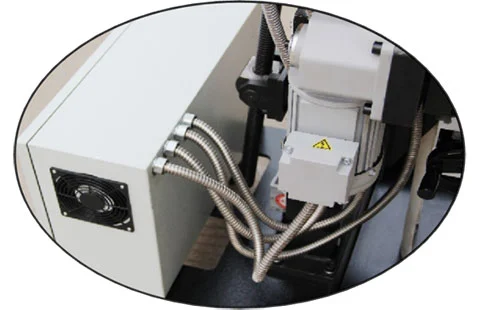

향상된 안전성 및 용량의 전기 캐비닛; IP54 방폭 등급. 클래스 F 케이블 절연, 산업용 전기 부품에 대한 클래스 B 온도 상승 보호. 포괄적인 안전 보장을 위한 다중 안전 보호 장치.
K / X 베벨
V / Y 베벨
0° 베벨
U / J 베벨

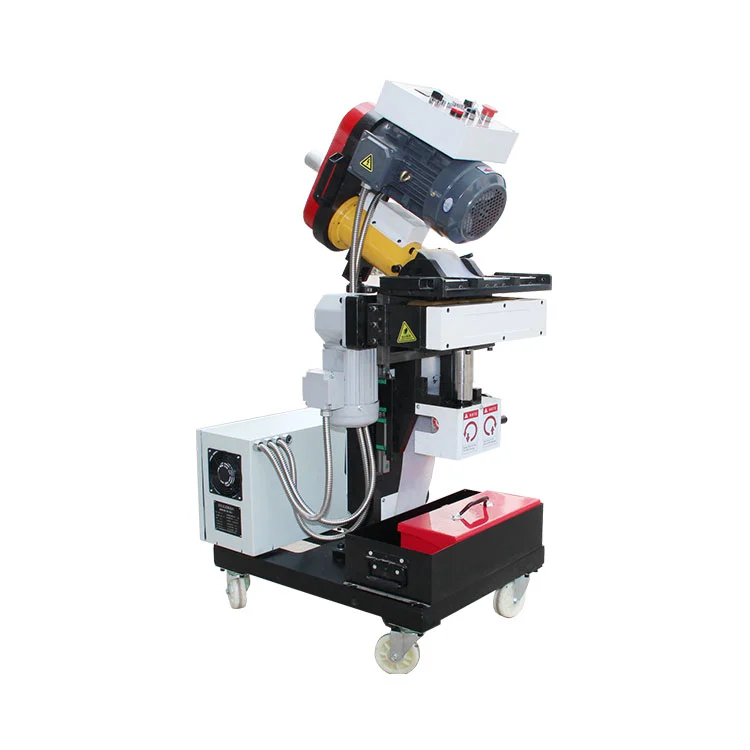

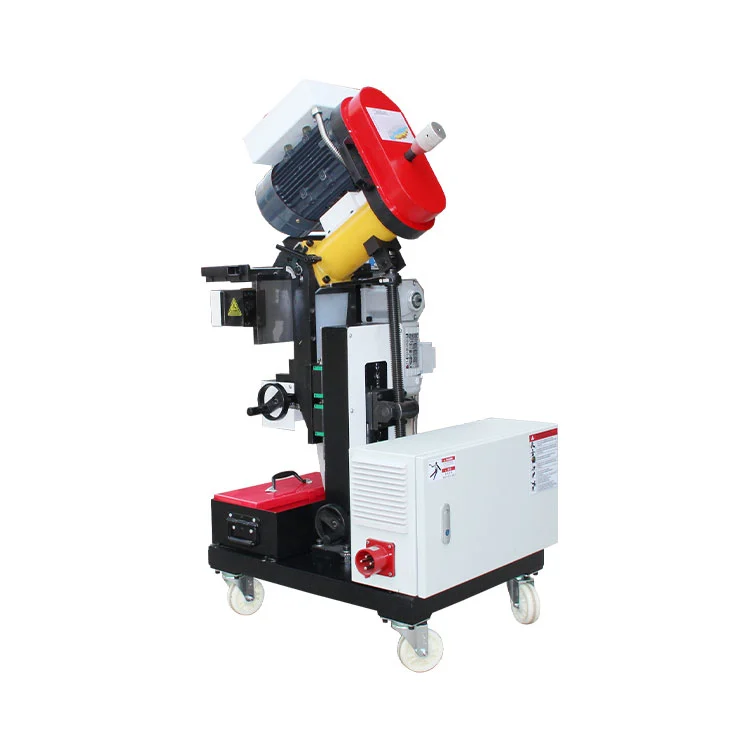

2M-60 자동 프로그레시브 엣지 밀링 머신
| 작동 모터 | Shanghai Electric Machinery의 고효율 모터, IEC 유럽 표준 EU 수출에 성공 | |||
| 전압 | AC 전원 | 빈도 | 커터 디스크의 정격 회전 속도 | |
| 380/220V | 3000W | 50HZ/60HZ | 800rpm/분 | |
| 피드 모터 | 대만, IEC 유럽 표준에서 수입되는 직각 샤프트 감속기 | |||
| 전압 | AC 전원 | 빈도 | 주행 휠 속도 | |
| 380/220V | 400W | 50/60HZ | 0-10RPM/분 | |
| 자동 공급 | 내마모성이 뛰어난 폴리우레탄 러너, 자동 가장자리 후퇴로 기계 표류를 방지합니다. | |||

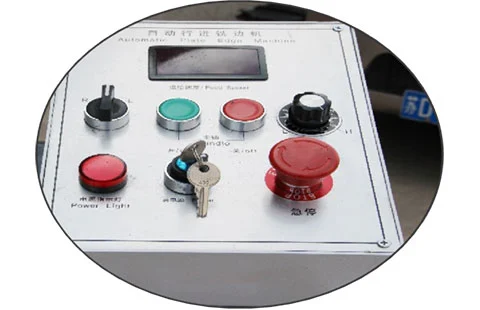

| 엘레박스 | Ex-enhanced Omron/Chint 전기 부품, 과부하 및 방폭 보호 기능을 갖춘 클래스 F 절연, IP54 인클로저 보호. | |||
| 크기-무게 | 800mm*690mm*1140mm-260kg | |||
| 베벨 모드 | K형, V형, Y형 베벨, 전면 베벨, 자동 이동 및 자동 공급. |
| 루트 페이스 | 정량적으로 제어 가능하고 일관된 치근면 유지. |
| 플레이트 크기 | 공작물 치수: ≥200×55 mm(L×W), 상한 크기 제한 없음. |
| 베벨 각도 | 베벨 각도 무단계 조정 α0°~α60°(맞춤형 α1~80° 사용 가능) |
| 이송 속도 | 이동 속도 V0-1200 mm/min, 가변 주파수 조정 가능. 베벨 속도는 베벨 깊이에 반비례합니다. |

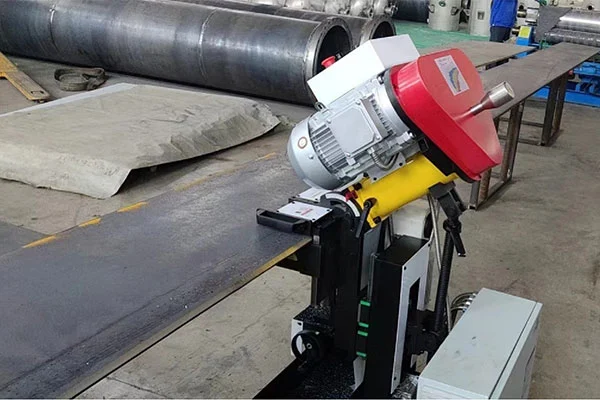

| 작업 모드 | 대형 플레이트의 경우: 기계는 자동 베벨링을 위해 플레이트 가장자리를 따라 자동으로 이동합니다. 자동 클램핑으로 가장자리 분리가 방지됩니다. 작은 판의 경우: 베벨링을 위해 판이 자동 공급되는 동안 기계는 정지 상태를 유지합니다. |
| 키 | 대형 작업대 프레임: 720~760mm. 지면과 플레이트 사이의 높이 차이에 자동으로 적응하는 가스 스프링이 내장되어 있습니다. |

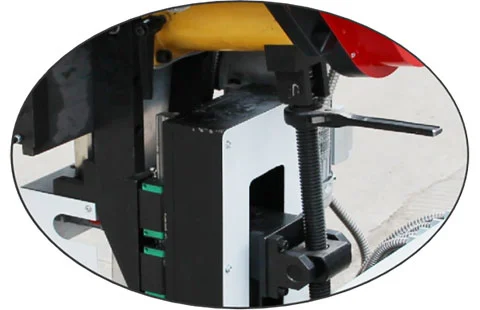

| 두께 | T5 mm~T60 mm용 측면 핸드휠. |
| 표면 거칠기 | ≤Ra 3.2μm |

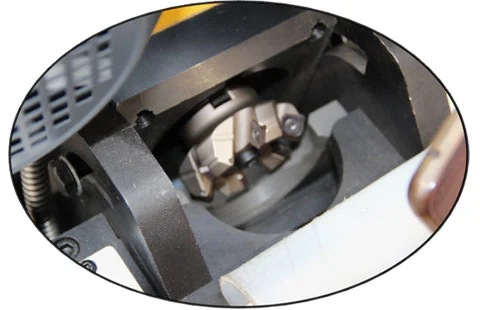

| 커터 | 5개의 코팅된 초경 인서트가 장착된 인덱서블 평면 밀링 커터입니다. 소모품 비용이 저렴하고 교체가 용이합니다. |
| 생명을 삽입하다 | 인서트 세트당 사용 수명: 600~800m(탄소강), 300~500m(스테인리스강). 낮은 가공 비용으로 범용 호환성을 제공합니다. |
A: 이 자동 프로그레시브 엣지 밀링 머신은 과도한 노동 강도, 불규칙한 각도, 거친 베벨 표면 및 높은 소음과 같은 화염 절단 및 연삭기 연마의 단점을 해결합니다. 쉬운 각도 조정, 간단한 조작, 친환경 및 에너지 절약, 정확한 각도 및 매끄러운 마감 표면이 특징입니다.
A: 얇은 판에서 중간 두께의 판까지 다양한 사양을 포괄하여 5mm에서 60mm까지 두께의 판을 클램핑하고 가공할 수 있습니다.
A: 단일 패스 베벨 가공 범위는 C0-C20mm이고 최대 베벨 사양은 C45mm입니다.
A: 해양 및 조선, 압력 용기, 석유화학, 중철 구조물, 광산 기계, 원자력 건설 및 기계 제조 산업에 적합합니다.
이 입찰 장비 배치(설계 및 제조)와 해당 예비 부품은 사양 시트에 지정된 기술 매개변수 및 요구 사항 외에도 최신 국가 표준(GB), 산업 표준(JB, DL...) 및 국제 표준(SI, ANSI, ASME, AWS, API, DIN, ISO)을 준수해야 합니다. 제품 설계 및 제조에 채택된 표준은 다음과 같습니다.
