강판 베벨 밀링 머신

Made in China 전문 제조업체이자 공급업체인 Xianjin Pipeline은 강판 베벨 밀링 머신을 공급합니다. 콜드 컷 밀링 기술로 제작되어 정확한 베벨 프로파일을 제공합니다. 자동 이동 및 사료 절단 노동 수요. ≥400mm(L) × ≥80mm(W) 강판과 호환되며 다양한 용접 응용 분야에 적합한 K, V 및 Y 유형 베벨을 생성하며 스테인리스강에서 탁월한 성능을 발휘합니다.

문의 보내기

제품 설명

강판 베벨 밀링 머신은 주로 탄소강, 스테인레스 강 및 기타 재료에 이상적인 다양한 금속판의 사전 용접 모따기 및 베벨 작업에 사용됩니다. 안정적인 주행을 위해 듀얼 동기식 주행 모터를 채택했습니다. 이중 스프링 메커니즘은 작동 안정성을 향상시킵니다. 하부 베벨 후속 장치는 작동을 단순화합니다. 듀얼 스핀들 설계로 상부 및 하부 베벨링이 동시에 가능해 가공 효율성이 두 배로 향상됩니다.

제품특징

I. 강력한 듀얼 드라이브 시스템

강판 베벨 밀링 머신은 듀얼 IEC 표준 3상 AC 비동기 메인 모터를 채택합니다.(3000W×2)듀얼을 갖춘 IEC 직교축 기어 감속기400W높은 토크 저속 출력. 견고한 프레임은 진동 없는 작동과 상하 동시 베벨을 보장하여 고강도 후판 밀링에 충분한 출력을 제공합니다.

II. 정확하고 조정 가능한 처리 매개변수

베벨 미세 조정:단계당 1.5mm; 베벨 각도:0°-60°; 이동 속도:0-1.2m/분; 커터 헤드 속도:800RPM. 클램핑 두께:5-80mm; 단일 패스 베벨:C0-C20mm; 최대 경사:C60mm; 클램핑 높이:820-860mm. 가변 주파수 이동 속도, 유연한 각도 조정 및 정확한 치수 제어를 위한 노동력 절약형 핸드휠.

III. 안정적인 자체 추진 작동

자체 추진 설계로 수동 추진이 필요하지 않습니다. 자체 조임 구조로 가장자리 미끄러짐을 방지합니다. 내장된 스프링 자동 리프트, 내마모성 폴리에스테르 롤러 및 범용 알루미늄 캐스터는 다양한 현장 조건에 적합합니다. 이동이 편리한 컴팩트한 사이즈. 편리한 작업을 위한 빠른 도구 교환 및 중앙 집중식 칩 수집.

IV. 견고한 전기 및 안전 보호

안전성이 강화된 전기 캐비닛,IP54 방폭형. 클래스 F 케이블 절연, 클래스 B 온도 상승 보호. 과부하 보호 기능이 있는 산업용 전기 부품. 안전하고 내구성 있는 성능을 위해 항공용 플러그, 모터 전진/후진 스위치, 원터치 시작-정지 손잡이 및 HMI 패널을 갖추고 있습니다.

핵심 장점

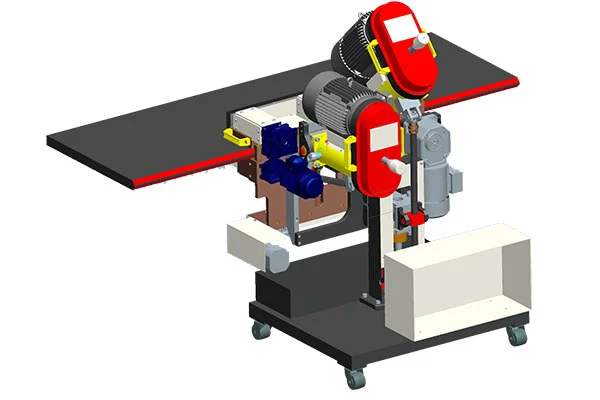

ZM-100X Steel Plate Bevel Milling Machine

다른 모델에 비해 ZM-100X 강판 베벨 밀링 머신은 가공 효율성, 공작물 보호 및 구조 설계가 뛰어나 플레이트 베벨링에 대한 더 나은 적응성과 경쟁력을 자랑합니다.

듀얼 동기식 주행 모터:안정적인 여행

이중 스프링 메커니즘:원활한 작동

하부 경사 후속 장치:쉬운 조작

본체의 이중 높이 조정:높이 오프셋 보상

고무 롤러 구동:공작물 손상 감소

이중 스핀들 구조:상하 동시 베벨링, 효율 2배

메인 베벨 모드

Steel Plate Bevel Milling Machine K / X-bevel

K / X-베벨

Steel Plate Bevel Milling Machine V / Y-bevel

V / Y 베벨

Steel Plate Bevel Milling Machine 0°-bevel

0°-베벨

Steel Plate Bevel Milling Machine U / J-bevel

U / J 베벨

상세보기

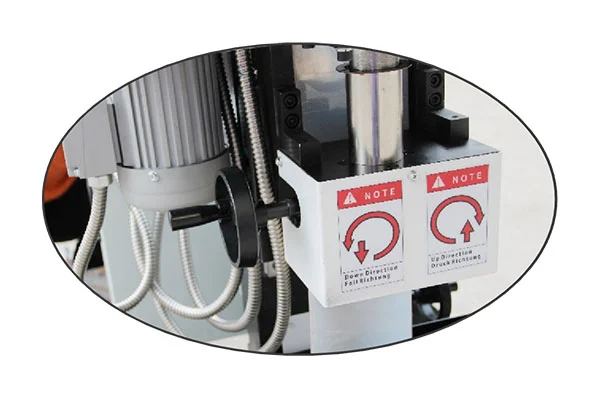

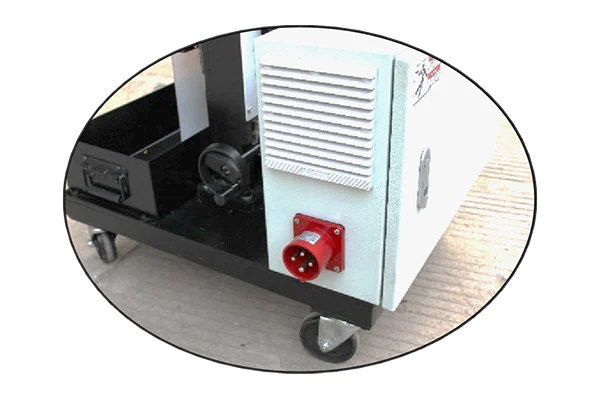

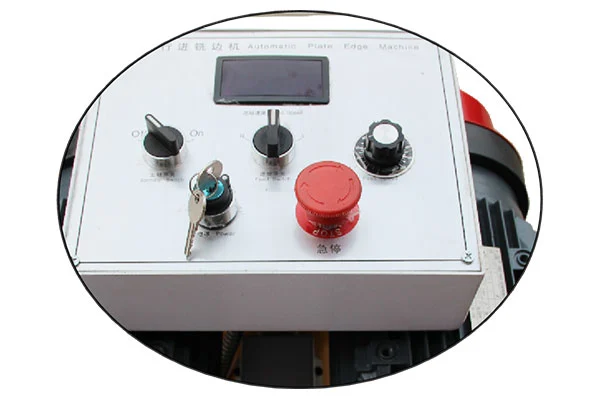

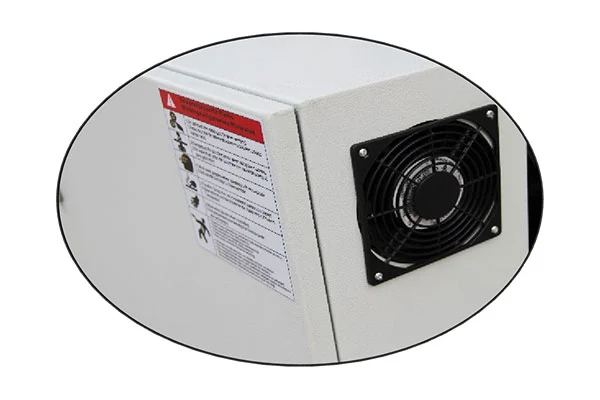

Steel Plate Bevel Milling Machine Detailed View

기술 사양

ZM-100X 강판 베벨 밀링 머신

키	기계 스탠드 높이: 820-860 mm. 내장된 스프링을 사용하면 지면 및 플레이트 높이 변화에 자동으로 적응할 수 있습니다.
두께	플레이트 두께 T5 mm-T80 mm용 측면 핸드휠
표면 거칠기	≤R3.2um
커터	6개의 코팅된 초경 인서트가 장착된 카트리지형 평면 밀링 커터입니다. 소모품 비용이 저렴하고 교체가 용이합니다.
BOM	인서트 세트당 사용 수명: 탄소강의 경우 600-800m, 스테인리스강의 경우 300-500m. 낮은 운영 비용을 위해 시장 표준 부품과 보편적으로 호환됩니다.

현장 적용사례

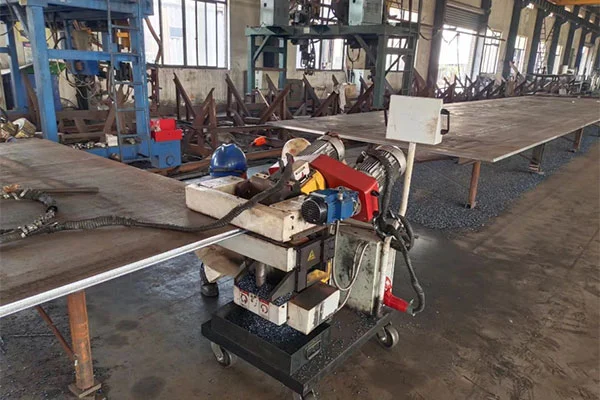

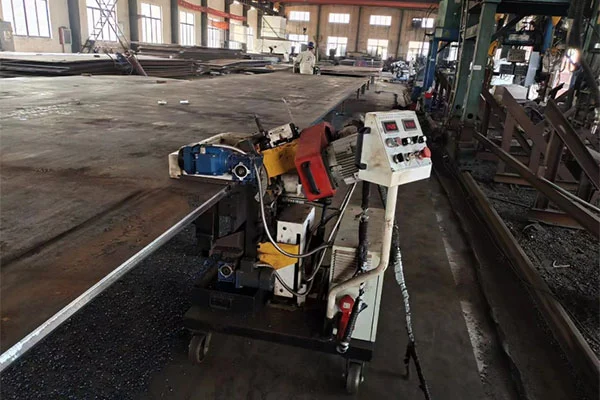

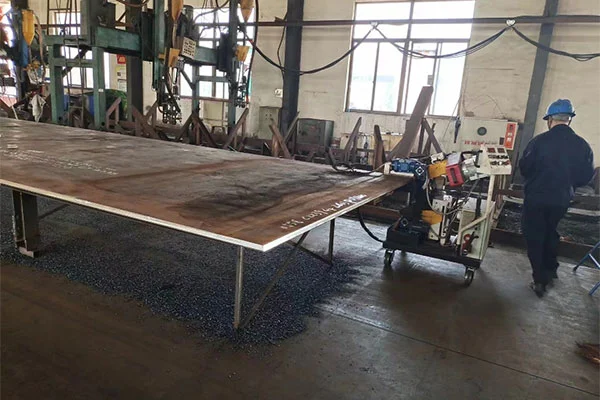

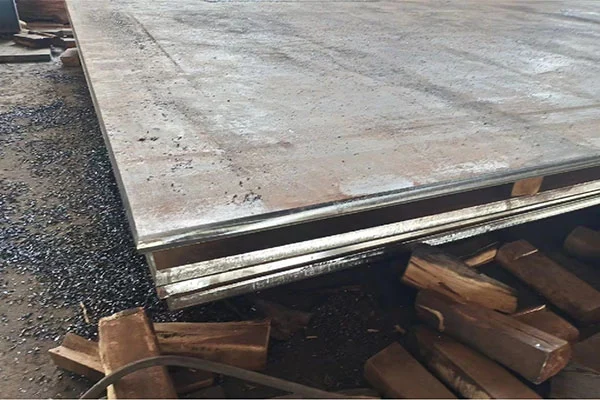

Steel Plate Bevel Milling Machine On-site Application

FAQ

Q: ZM-100X 강판 베벨 밀링 머신의 커터 헤드 구성과 공구 기능은 무엇입니까?

A : 강판 베벨 밀링 머신에는 다음이 장착되어 있습니다.2개 Φ80mm 커터 헤드, 헤드당 6개의 인서트. 코팅된 초경 인서트가 장착된 인덱서블 디스크 밀링 커터를 채택하여 소모품 비용이 저렴하고 인서트 교체가 용이합니다.

Q: 이중 스핀들 에지 밀링 머신의 베벨링 용량은 얼마나 됩니까?

A: 이중 스핀들 설계로 한 번의 패스로 상부 및 하부 베벨링이 완료됩니다. 공작물을 뒤집거나 다시 클램핑할 필요가 없으므로 보조 시간이 크게 단축되고 생산성이 두 배로 늘어납니다. 상부 베벨 각도:0°-60°, 낮은 경사각:0°-45°.

Q: 이중 스프링 메커니즘의 장점은 무엇입니까?

A: 내장된 이중 자체 리프팅 스프링이820-860mm작업대. 지면과 작업물 사이의 높이 차이를 자동으로 보정하고 절단 진동을 흡수하며 지터를 줄입니다. 원활한 작동을 제공하고 설정을 단순화하며 일관된 베벨 품질을 보장합니다.

Q: 이 에지 밀링 머신의 가공 정확도는 어떻습니까?

A: 매끄럽게 밀링된 베벨 표면을 제공합니다. 베벨 각도, 루트 페이스 및 베벨 폭은 균일한 베벨 프로파일로 정밀하게 제어되어 다양한 용접 공정의 엄격한 요구 사항을 충족합니다.

판매 후 서비스

●강판 베벨 밀링 머신은12개월 무료 보증수락일로부터 Xianjin Pipeline의 오랜 서비스 철학과 운영 보장 서비스 약속을 구현합니다.

●보증기간 내에 장비 고장이 발생할 경우 판매자는 무료로 기술상담 및 유지보수 서비스를 제공합니다. 전화 답변은 기한 내에 제공됩니다.2시간문의사항 및 서면 답변은8시간. 필요에 따라 현장 서비스 직원이 파견됩니다.24시간800km 이하의 거리에 대해48시간800km가 넘는 거리에서. 서비스 직원은 문제가 해결되고 고객이 만족할 때까지 현장을 떠나지 않습니다.

●보증 기간이 만료된 후에는 전화로 답변해 드립니다.2시간서비스 통지를 받은 후. 전화 안내를 통해 결함을 제거할 수 없는 경우, 위의 시간 제한에 따라 유지보수 및 문제 해결을 위해 기술자가 현장으로 파견됩니다.
