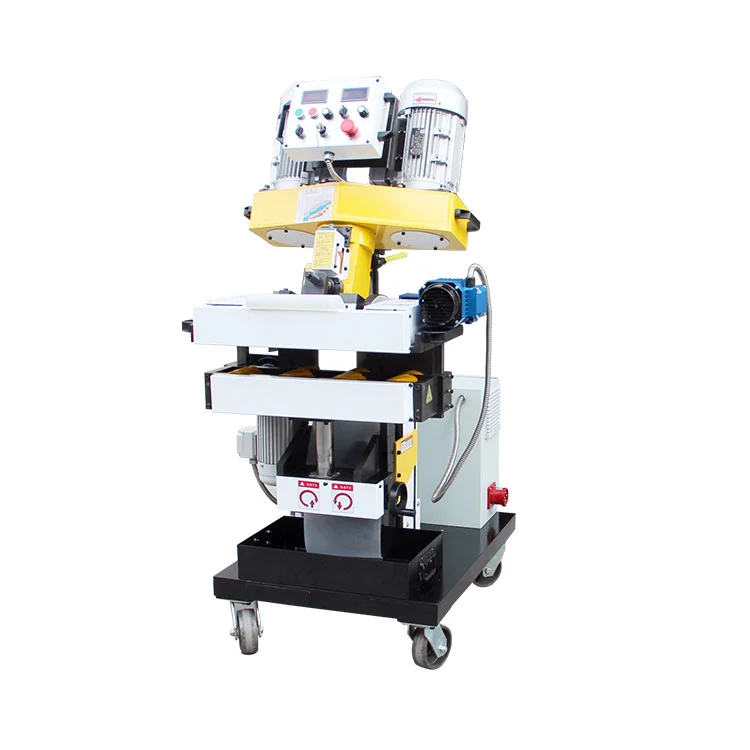

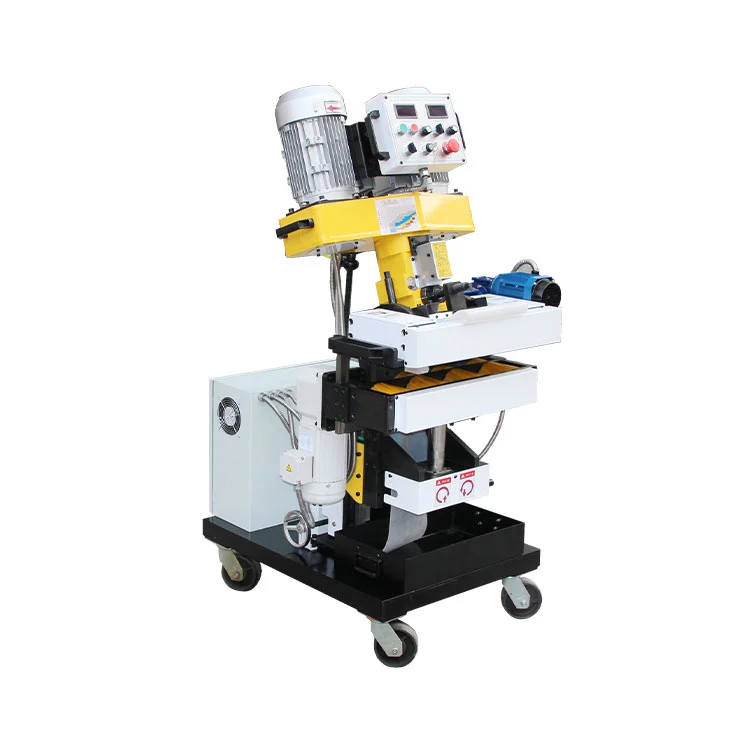

자동 판 베벨 기계는 금속판의 사전 용접 베벨 전용입니다.0°-90° 조정 가능한 베벨 각도. 단일 패스 베벨:0-30mm, 최대100mm다중 패스 절단을 통해. 쉬운 각도 조정, 친환경적인 작동, 정밀한 베벨 형상 및 매끄러운 마감 표면을 제공하며 스테인리스강 가공에 탁월합니다.
이 자동 판 베벨 기계는 IEC 표준 이중을 채택합니다.3000WIEC 직교축과 쌍을 이루는 3상 비동기 AC 모터800W고 토크 저속 감속기. 강력한 파워와 견고한 프레임으로 두꺼운 판을 진동 없이 안정적으로 절단할 수 있습니다.
1.5mm증분 베벨 깊이 조정,0°-90°조정 가능한 베벨 각도. 이동 속도:0-1.2m/분, 커터 헤드 속도:800RPM. 적용 가능한 판 두께:8-100mm; 단일 패스 베벨0-30mm, 최대 경사100mm. 유연한 각도 설정 및 손쉬운 도구 변경.

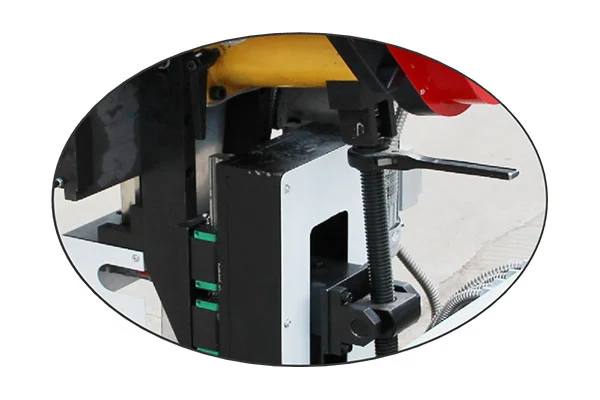

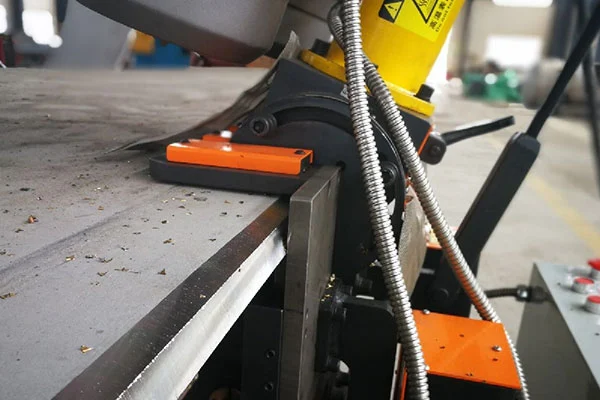

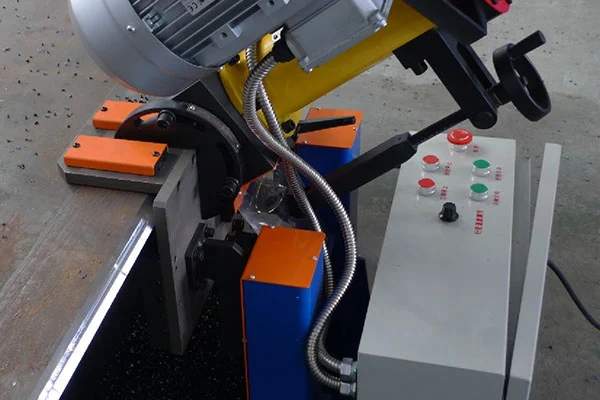

가변 주파수 자체 추진 이동으로 수동 추진이 필요하지 않습니다. 자체 조임 클램핑으로 가장자리 미끄러짐을 방지합니다. 자동 리프팅용 실린더 내장, 내마모성 폴리에스테르 롤러, 다양한 현장 조건에 적합한 범용 알루미늄 휠. 노동력을 절약해주는 핸드휠, 컴팩트한 레이아웃, 중앙 집중식 칩 수집.

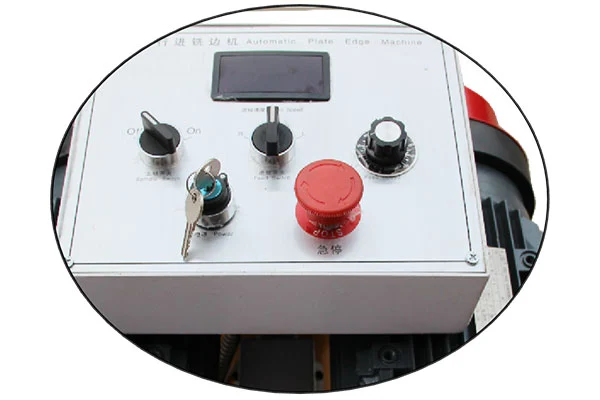

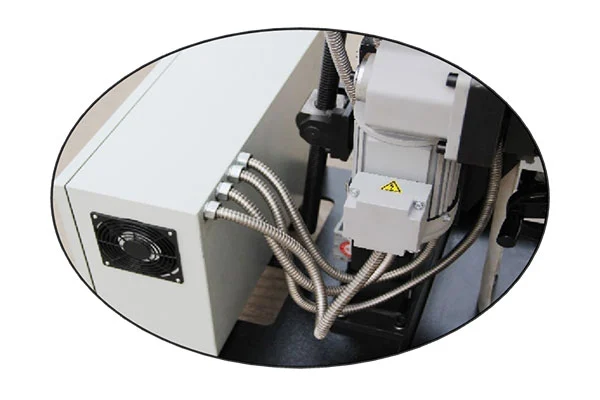

강화된 전기 캐비닛IP54 방폭 보호, 클래스 F 케이블 절연 및 클래스 B 온도 상승 보호. 과부하 보호, 항공 커넥터, 정방향/역방향 스위치, 원터치 시작-정지 및 전체 범위 안전 보호를 위한 시각적 HMI 패널을 갖춘 산업용 구성 요소입니다.
K / X-베벨
V / Y 베벨
0°-베벨
U / J 베벨
90° 베벨
| ZM-100 자동 판 베벨 기계 | ||||
| 작동 모터 | Shanghai Electric Machinery, IEC 유럽 표준에 따른 EU 수출용 고효율 모터 제작 | |||
| 전압 AC | 힘 | 빈도 | 정격 커터 디스크 속도 | |
| 380/220V | 3000W(듀얼 모터) | 50HZ/60HZ | 0-800rpm/분 | |
| 피드 모터 | 대만에서 수입한 직각축 감속기, ICE 유럽 표준 | |||
| 전압 AC | 힘 | 빈도 | 주행 휠 속도 | |
| 380/220V | 400W(듀얼 모터 구동) | 50/60HZ | 0-10RPM/분 | |
| 자동 공급 | 내마모성이 뛰어난 폴리우레탄 러너, 기계 표류를 방지하는 자동 가장자리 트리밍. | |||
| 엘레박스 | Ex 향상된 안전성 OMRON/CHINT 전기 부품, 클래스 F 절연, 과부하 및 방폭 보호, IP54 인클로저 보호. | |||
| 크기-무게 | 950mm*1180mm*130mm-480kg | |||
| 베벨 모드 | K형, V형, Y형 베벨, 전면 베벨, 자동 이동 및 자동 공급. | |||
| 베벨 폭 | 도구 전진 및 후퇴를 위한 정량적 조정; 단일 패스 베벨 가공 범위는 C0-30mm, 다중 패스 가공은 최대 C100mm입니다. | |||
| 용접 가장자리 | 정량적으로 제어 가능하고 일관된 치근면 유지. | |||
| 플레이트 크기 | 공작물 가공 가능 치수: ≥200×80mm(L×W), 상한 크기 제한 없음. | |||
| 베벨 각도 | 무단계 조정 가능한 베벨 각도 α0°-α90° | |||
| 이송 속도 | 이동 속도 V0-1200 mm/min, 가변 주파수 조정 가능. 베벨 속도는 베벨 깊이에 반비례합니다. | |||

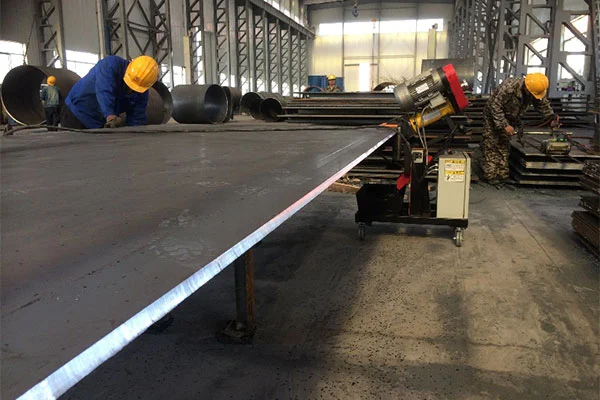

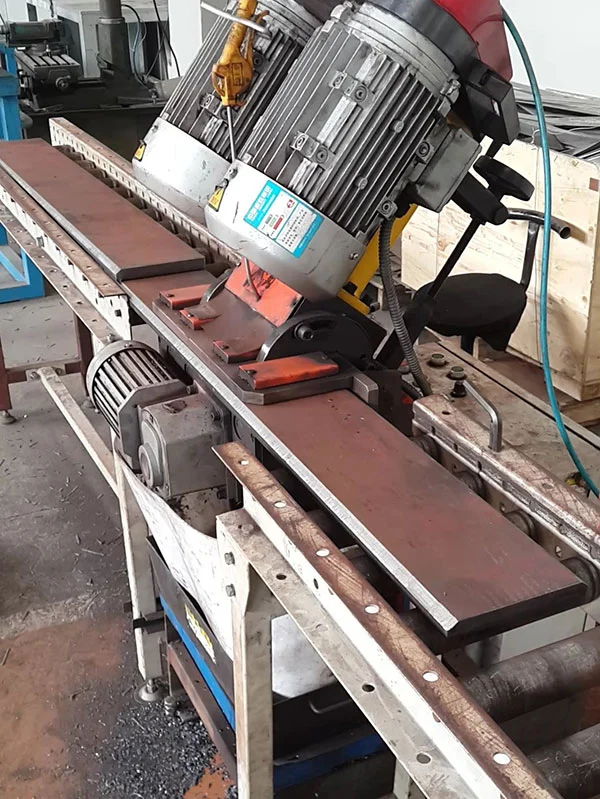

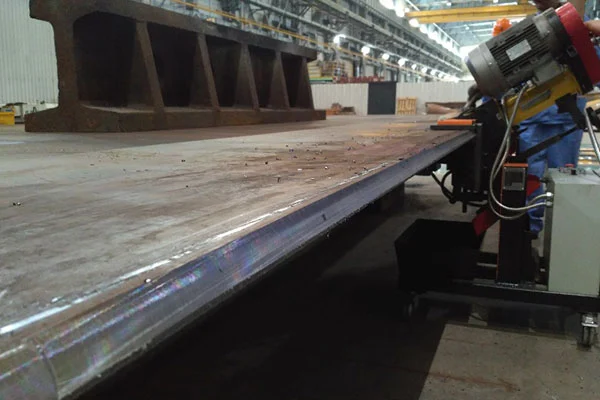

| 작업 모드 | 대형 플레이트의 경우: 자동 베벨링을 위해 기계가 플레이트 가장자리를 따라 자동으로 이동하며 자동 조임으로 가장자리가 빠지는 것을 방지합니다. 소형 플레이트의 경우: 경사 가공을 위해 공작물이 자동으로 공급되는 동안 기계는 정지 상태를 유지합니다. | |||
| 키 | 대형 플레이트 스탠드 높이: 820-860mm. 내장형 가스 스프링을 사용하면 지면 및 플레이트 높이 변화에 자동으로 적응할 수 있습니다. | |||
| 두께 | 플레이트 두께 T8 mm-T100 mm, 수동 클램핑/자동 클램핑(옵션). | |||
| 표면 거칠기 | ≤R3.2μm | |||
| 커터 | 7개의 코팅된 초경 인서트, 저렴한 소모품 및 쉬운 교체가 장착된 인덱서블 디스크 밀링 커터입니다. | |||
| BOM | 각 인서트 세트는 탄소강의 경우 600-800m, 스테인리스강의 경우 300-500m를 가공할 수 있습니다. 상업적으로 호환 가능하고 처리 비용이 저렴합니다. | |||
자동 판 베벨링 기계(설계, 제조) 및 예비 부품의 경우 사양에 지정된 기술 매개변수 및 요구 사항 외에도 국가 표준(GB), 산업 표준(JB, DL...) 및 국제 표준(SI, ANSI, ASME, AWS, API, DIN, ISO)의 최신 버전을 따라야 합니다. 제품 설계 및 제조에 적용되는 표준은 다음과 같습니다.
기계 장비 설치의 건설 및 승인에 관한 일반 규정 GB50231-98
전기 장비의 안전 설계 지침 GB4064-1983
기계 안전 - 기계의 전기 장비 GB 5226.1-2002
절연 도체 GB4884-85의 표시
강철 구조물의 건설 품질 승인 규정 GB 50205-2002
강철 구조물 설계 코드 GB 50017-2003
공정배관 제조기준 : ASTM B31.3
국제 표준(SI, ANSI, AWS, API, DIN, ISO)
자동 판 베벨링 기계는 환경 적응성이 뛰어나며 다양한 정상 작업 조건에서 안정적으로 작동할 수 있습니다. 온도와 습도의 일정한 변동은 물론 작은 진동도 견딜 수 있어 정상적인 작동 조건에서 외부 요인으로 인해 성능과 서비스 수명이 손상되지 않습니다. 한편, 구조 설계, 재료 선택 및 보호 조치는 현장 설치 조건과 호환되어 안전하고 신뢰할 수 있는 장기 작동을 보장합니다.
전원 공급 장치:380V, 50Hz
고도:< 1000m
주변 온도:0~45°C(실내 작동)
상대 습도:최대 일일 평균 상대습도 90%
진도:7등급 이하
A: 단일 패스 베벨 범위:C0-C30mm표준 공작물용. 멀티 패스 가공으로 최대 달성C100mm, 다양한 애플리케이션에 높은 유연성을 제공합니다.
A: 인덱서블 페이스밀이 장착되어 있으며7개의 표준 코팅 초경 인서트. 긴 서비스 수명, 낮은 소모품 비용. 인서트는 교체가 간편하여 유지 관리가 쉽고 비용 효율성이 높습니다.
A: 베벨/챔퍼 작업을 위해 자동 이동 및 피드를 갖춘 냉간 밀링 절단을 채택합니다. 다양한 금속판의 사전 용접 베벨링을 위해 설계되었으며 스테인리스강에서 탁월한 성능을 발휘합니다.
A: 자동 판 베벨 기계는 다음을 준수하는 정밀하고 일관된 베벨을 생산합니다.Class-II 이상의 용접 표준. 균일한 용접 침투를 보장하고 용접 결함을 최소화합니다. 완성된 베벨은 모든 일반적인 NDT 테스트를 통과하여 검사, 승인 및 현장 건설 요구 사항을 충족합니다.
