강판용 엣지 밀링 머신

강판용 엣지밀링 머신은 탄소강, 주철 등의 철금속은 물론 스테인레스강, 티타늄, 복합재료 등의 비철금속 가공에도 적합합니다. 베벨 각도 범위는 다음과 같습니다.0°-90°가변 주파수 조정 가능한 이동 속도0~1200mm/분. 베벨링 속도는 절단 깊이에 반비례합니다. 이 기계는 작동이 쉽고 구조가 컴팩트합니다.

제품특징

듀얼 모터 전력

강판용 엣지 밀링 머신은 IEC 규격을 준수하는 이중 기능을 갖추고 있습니다.3000W3상 비동기 AC 메인 모터. IEC 표준과 일치400W고 토크 저속 직각 감속기 및 가변 주파수 주행 드라이브. 견고한 프레임 덕분에 진동 없는 가공이 가능해 일관되고 강력한 출력을 얻을 수 있습니다.

정밀 베벨링

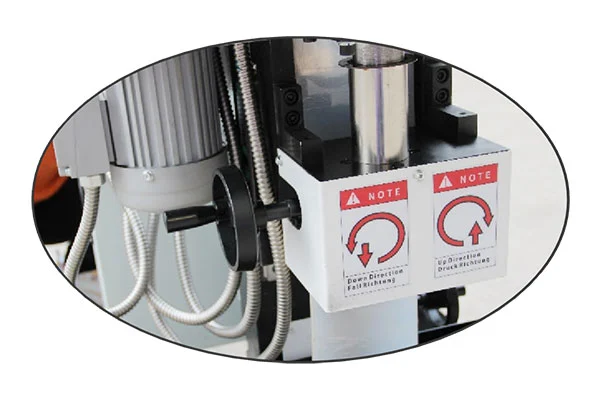

베벨 깊이를 미세 조정합니다.단계당 1.5mm; 베벨 각도 조절 가능0°-90°. 커터 디스크 속도:800RPM/분, 이동 속도:0-1.2m/분. 클램핑 플레이트 두께:5-80mm. 단일 패스 베벨:0-20mm, 최대 경사:45mm. 클램핑 높이:820-860mm. 노동력을 절약해주는 핸드크랭크 휠.

지능적인 운영

자체 추진 설계로 수동으로 밀거나 잡을 필요가 없습니다. 자체 클램핑 메커니즘으로 가장자리 미끄러짐을 방지합니다. 내장형 에어 실린더 자동 리프트, 내마모성 폴리우레탄 롤러, 범용 알루미늄 휠은 다양한 현장 조건에 적합합니다. 빠른 공구 교환, 중앙 집중식 칩 수집, 쉬운 재배치 및 작은 설치 공간.

안전하고 스마트한 제어

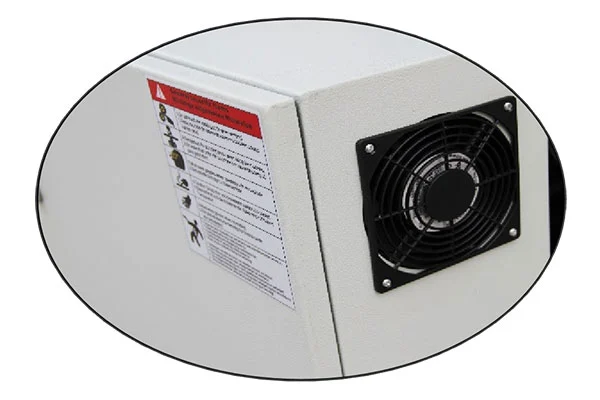

안전이 강화된 전기 캐비닛IP54 방폭 등급. 클래스 F 케이블 절연 및 클래스 B 온도 상승 보호. 과부하 보호 기능을 갖춘 산업용 등급 구성품. 안정적인 다중 보호를 위해 항공 플러그, 모터 전진/후진 스위치, 원터치 시작-정지 손잡이 및 HMI 시각적 패널을 갖추고 있습니다.

메인 베벨 모드

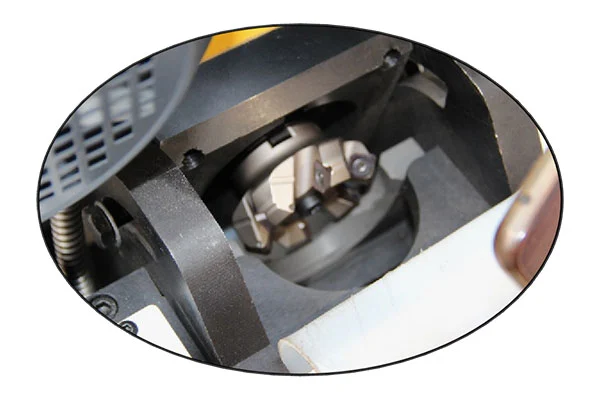

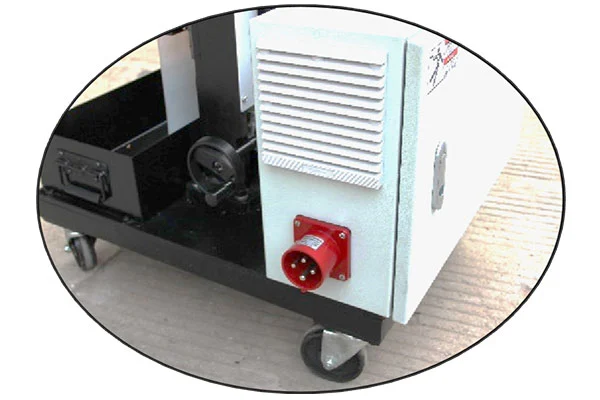

상세보기

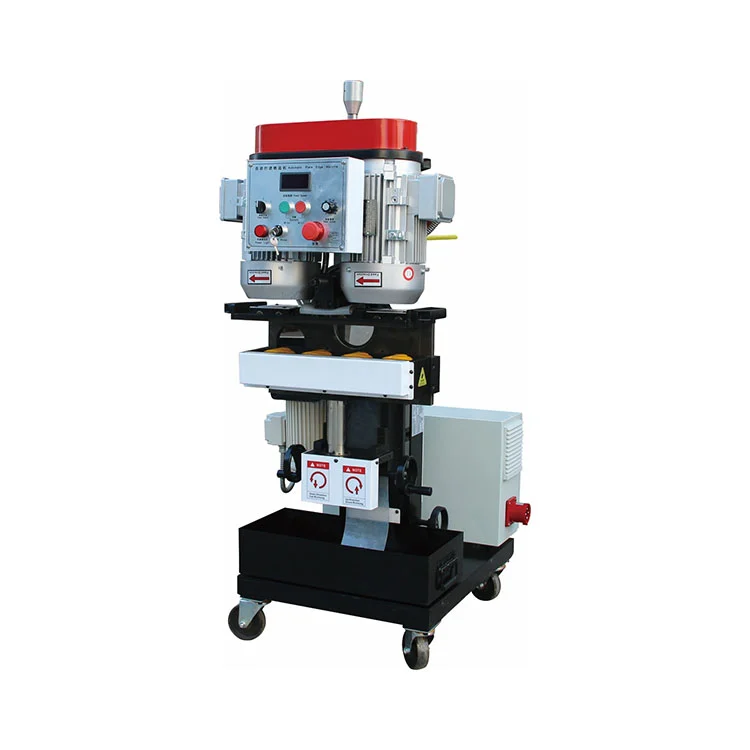

ZM-90 강판용 엣지 밀링 머신

기술 사양

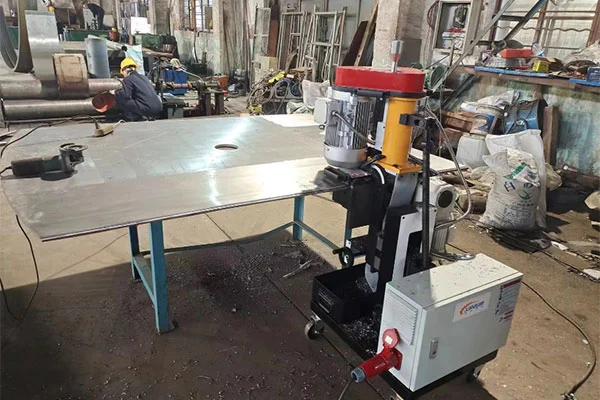

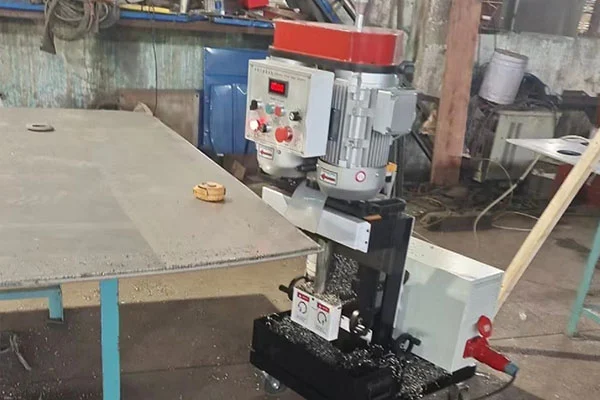

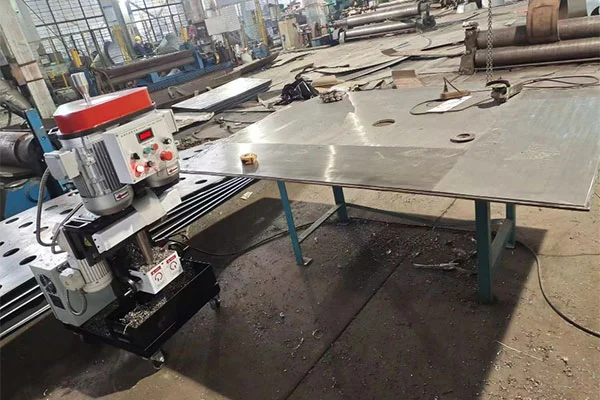

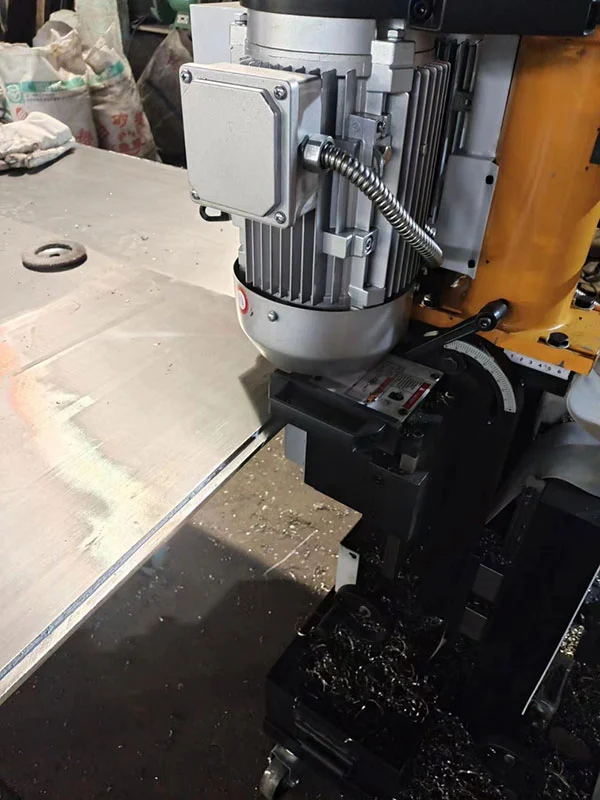

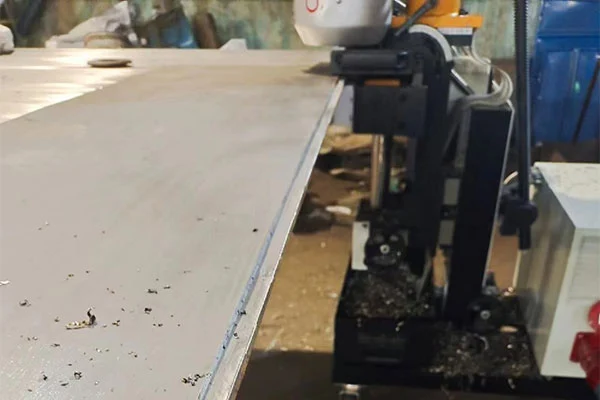

현장 적용사례

작업 단계

1. 준비:보호장구를 착용하고, 절단날과 장비의 회전방향을 점검하고, 철판을 편평하게 눕혀 이동 경로를 확보합니다.

2. 매개변수 조정:필요에 따라 베벨 각도를 설정 및 잠그고, 매개변수 표에 따라 절단 깊이를 구성하고, 플레이트 표면과 같은 높이가 되도록 상단 프레싱 롤러를 보정합니다.

3. 가공:가이드 플레이트를 강판 가장자리에 밀착시키고 공작물을 전기적으로 고정한 다음 메인 스핀들을 시동하고 자동 이동을 활성화합니다. 작업 전반에 걸쳐 절단 조건을 모니터링합니다. 비정상적인 소음이 발생하면 즉시 기계를 끄십시오.

4. 완료:가공 후 철분을 제거하고 전원을 끄고 케이블을 인출한 후 장비를 적절하게 보관하십시오.

FAQ

Q: 기계는 어떤 베벨 유형을 지원하며 작동 기능은 무엇입니까?

A: 강판 지지대용 에지 밀링 머신입니다.K형, V형, Y형 및 전면 면취, 자동 이동 및 자동 공급 기능이 있습니다.

Q: 경사면의 처리 용량은 얼마나 됩니까?

A: 정량적 도구 전진 및 후퇴 조정. 단일 패스 경사면:C0-20mm; 멀티패스 가공 최대C56mm.

Q: 공작물의 치수와 각도 조정 범위는 어떻습니까?

A: 최소 공작물 크기≥200×80mm(L×W), 상한 크기 제한이 없습니다. 무단계 베벨 각도 조정α0° ~ α90°.

Q: 크고 작은 공작물에 어떤 작업 모드를 사용할 수 있습니까?

A: 대형 플레이트의 경우 강판용 엣지 밀링 머신은 엣지 미끄러짐을 방지하기 위해 자동 클램핑 기능을 통해 베벨링을 위해 플레이트 엣지를 따라 자동으로 이동합니다. 작은 판의 경우 베벨 가공을 위해 판이 자동으로 공급되는 동안 기계는 정지 상태를 유지합니다.
