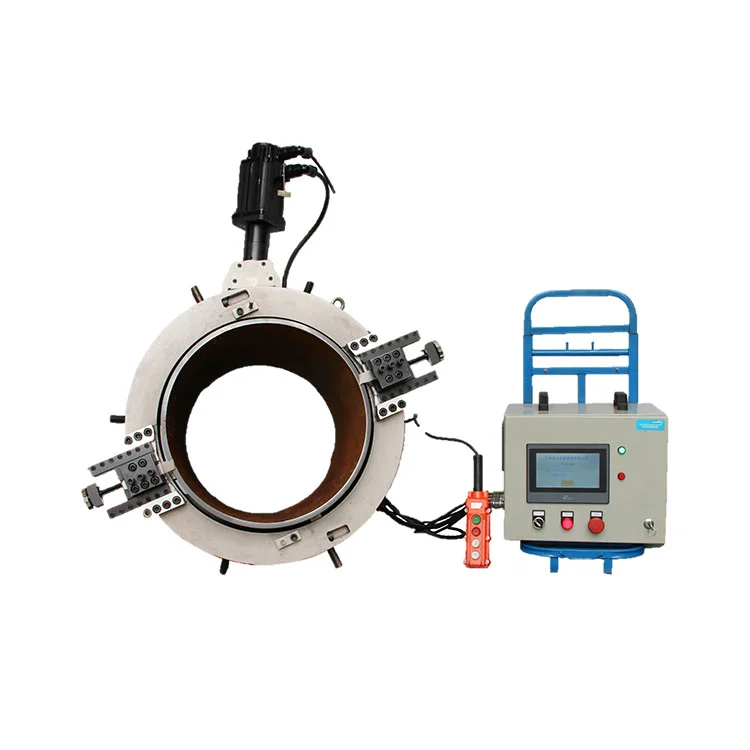

고밀도 및 고강도 합금으로 제작된 이 서보 구동식 외부 클램프 절단 모따기 기계는 절단 및 베벨링 기능을 통합합니다. 플러그 앤 플레이 및 편리한 조립을 위해 퀵 커넥트 커플링을 통해 서보 모터에 연결됩니다. 일치하는 서보 모터는 안전성이 향상된 방폭 설계를 채택합니다. 다양한 보호 조치로 스파크, 전기 아크 및 위험한 고온을 억제하여 안전한 작동을 가능하게 합니다.구역 2 폭발 위험 지역.
고밀도 고강도 합금으로 제작된 이 서보 구동 외부 클램프 절단 모따기 기계는 절단 및 면취 결합을 위한 서보 드라이브를 지원합니다. 자동 궤도 툴링은 한 번에 높은 연삭력을 제공하여버(burr)가 없고 뒤틀림이 없는 파이프 끝단. 교체 가능한 커터는 즉각적인 용접 준비를 위해 여러 베벨 각도를 생성합니다.

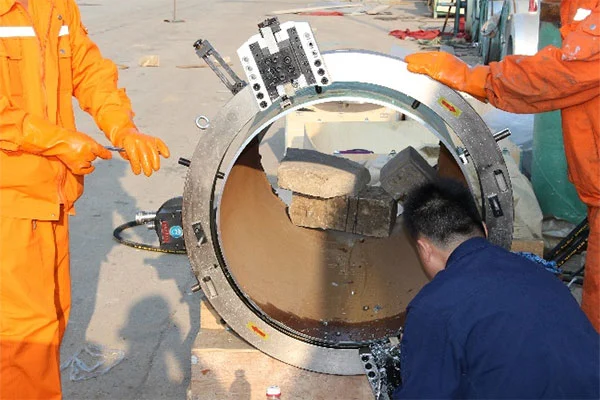

가볍고 휴대성이 뛰어나 대구경 현장 가공에 이상적입니다. 강화된 하단 레이스와 결합된 넥 로드 조정 가능한 베어링은 안정적인 성능을 보장합니다. 단일 렌치 조정으로 신속한 클램핑. 고정식 파이프 회전 도구 설계로 작동 안전성이 향상되었습니다.
다양한 전원 옵션: 외부 전력이 없는 조건을 위한 다중 전압 모터 또는 엔진 드라이브. 빠른 연결 서보 커플링으로 가능플러그 앤 플레이 설정다양한 사이트 환경에서 빠른 재구성이 가능합니다.
플라스틱, 구리, 황동, 철, 탄소강, 알루미늄, 고급 강철, 프리미엄 스테인레스 스틸 및 티타늄과 함께 작동합니다. 비표준 크기 및 특수 베벨 프로파일을 사용자 정의할 수 있습니다. 석유, 석유화학, 식품-음료-유제품, 제약, 야금, 수처리, 조선 및 전력 산업의 사전 용접 파이프 준비에 널리 사용됩니다.
| 목 | 사양 |
| 모터 파워 | 2.2KW |
| 전압 | 220V/50HZ |
| 회전 속도 | 전자 속도 조절 |
| 적용 가능한 베벨 유형 | V/I/U/더블V형 |
| 설치 방법 | 세그먼트 설치 / 설치를 통해 |
| 본체 보증 | 2년 |
| 클램핑 방법 | 수동 다점 클램핑 |
| 클램핑 방법 | 웹 클램핑 없음 |
| 전력 교환 | 유압 / 전기 / 공압 / 서보 |
서보 구동 외부 클램프 절단 모따기 기계용 서보 모터는 탁월한 이점을 제공합니다. 서보 제어 시스템은 고정밀 폐쇄 루프 조절을 제공하여 기존 드라이브에 비해 절단 중 더 나은 동적 응답, 위치 지정 정확도 및 안정성을 제공합니다. 에너지 효율적이고 유지 관리가 적기 때문에 운영 비용을 절감하고 자동화된 연속 생산을 지원하며 열악한 작업 조건에서 장비 적응성과 신뢰성을 향상시킵니다.
1.이 모터는 안전성이 향상된 방폭 구조를 갖추고 있습니다. 스파크, 전기 아크 및 위험한 고온 조건을 억제하기 위해 일련의 신뢰할 수 있는 조치가 채택되어 Zone 2 폭발 위험 지역에서 안전한 작동이 가능합니다.
2.안정적인 여기 제어 시스템 성능을 위해 회전 정류기 디스크와 정적 여기 캐비닛을 갖춘 브러시리스 여기를 채택합니다. 양극성 슬립 종속 여자 스위칭은 충격 부하 없이 정확합니다. 여기 시스템은 신뢰할 수 있는 이탈 방지 기능과 강력한 재동기화 기능을 제공합니다. 합리적인 회로 설계로 동작 중 방전 저항기의 이상 가열을 방지하고 여자 전류의 조정 범위가 넓습니다.
3.동기식 메인 모터, AC 여자기 및 회전 정류기 디스크는 동축으로 배열됩니다. 정류기 디스크는 메인 모터와 여자기 사이 또는 베어링 하우징 외부에 설치할 수 있습니다.
4.인클로저 보호 등급:IP54.
5.Class-F 절연구조를 적용하였습니다. 권선 온도 상승은 클래스 B 기준에 따라 평가됩니다.
6.안전성이 향상된 결로 방지 히터가 장착되어 모터 하단 커버 내부에 고정 장착되어 정지 중에 가열 및 습기 보호 기능을 제공합니다.
7.고급 원료가 선택됩니다. 안전성이 향상된 모터에 대한 작동 신뢰성 및 온도 제어 요구 사항을 충족하기 위해 전기 및 기계 계산 모두에 충분한 여유가 확보되어 있습니다.
8.포괄적인 작동 모니터링이 구현됩니다. 차동 보호를 위해 안전성이 향상된 자체 균형 변류기가 기본 터미널 박스 내에 장착되어 있습니다. 작동 및 예비 Pt100 백금 열 저항기가 고정자 권선에 내장되어 있습니다. 양쪽 엔드 페데스탈형 플레인 베어링에는 국부 온도 표시기와 원격 신호 단자가 제공됩니다.
| 아니요. | 유압식 모델 | 가공 범위 | 벽 두께 절단 | 이송 속도 | 비고 |
| 1 | PE-89 | 25-89 | ≤150 | 0.07 | 전원 교환 가능 |
| 2 | PE-168 | 50-168 | ≤150 | 0.07 | 전원 교환 가능 |
| 3 | PE-219 | 60-219 | ≤150 | 0.07 | 전원 교환 가능 |
| 4 | PE-325 | 168-325 | ≤150 | 0.07 | 전원 교환 가능 |
| 5 | PE-377 | 219-377 | ≤150 | 0.07 | 전원 교환 가능 |
| 6 | PE-426 | 273-426 | ≤150 | 0.07 | 전원 교환 가능 |
| 7 | PE-508 | 355-508 | ≤150 | 0.07 | 전원 교환 가능 |
| 8 | PE-610 | 457-610 | ≤150 | 0.07 | 전원 교환 가능 |
| 9 | PE-762 | 610-762 | ≤150 | 0.07 | 전원 교환 가능 |
| 10 | PE-914 | 762-914 | ≤150 | 0.07 | 전원 교환 가능 |
| 11 | PE-1066 | 914-1066 | ≤150 | 0.07 | 전원 교환 가능 |
| 12 | PE-1219 | 1066-1230 | ≤150 | 0.07 | 전원 교환 가능 |
| 13 | PE-1542 | 1230-1542 | ≤150 | 0.07 | 전원 교환 가능 |
| 14 | PE-1800 | 1542-1800 | ≤150 | 0.07 | 전원 교환 가능 |
A: 서보 구동 외부 클램프 절단 모따기 기계는 맞춤형 베벨을 생산할 수 있으며 최대 가공 범위를 포괄합니다.2500mm필요에 따라 모델 선택이 가능합니다. 파이프 외에도 압력 용기 및 증기 발생기의 안전하고 효율적인 절단 및 베벨 작업이 가능합니다.
A: 안전성이 향상된 방폭형 서보 모터가 장착되어 있습니다. 다양한 보호 조치로 스파크, 전기 아크 및 고온의 위험을 제거하여 안전한 작동이 가능합니다.구역 2 폭발성 대기. 특징IP54 보호 등급그리고클래스 F 절연. 내장형 결로 방지 히터와 Pt100 온도 센서는 로컬 판독 및 원격 신호 전송을 지원합니다.

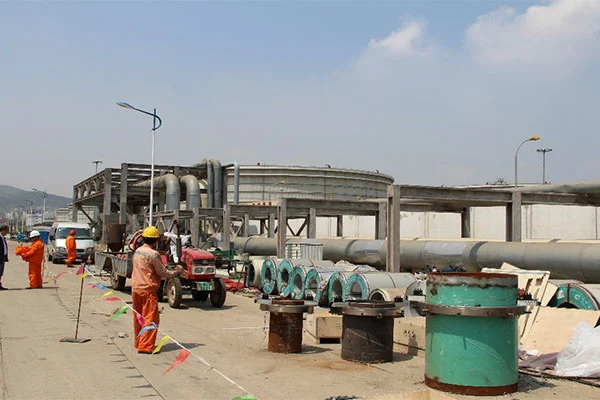

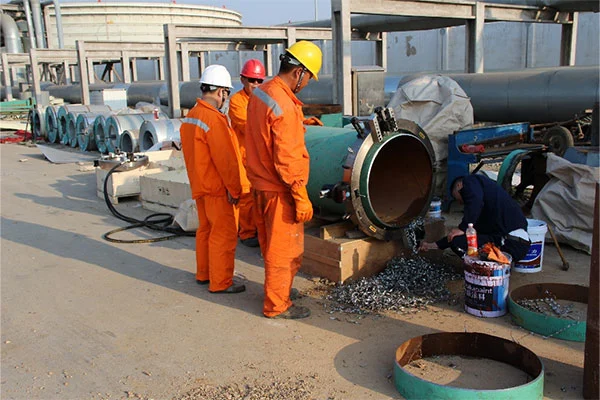

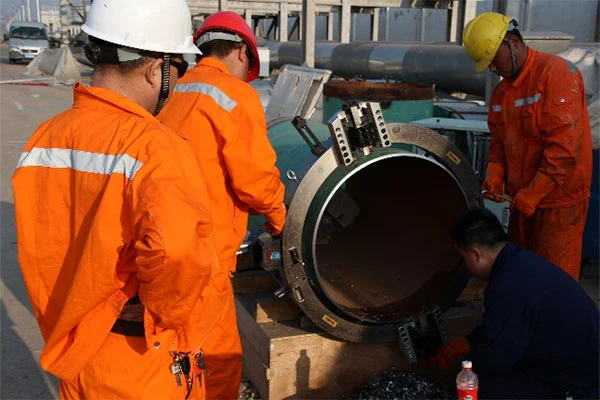

A: 석유, 석유화학, 천연가스, 조선 및 해양, 발전, 야금, 수처리, 제약 및 식품 가공 산업에 널리 적용됩니다. 현장 사전 제작, 설치 및 긴급 수리에 대한 요구 사항을 충족하며 독립형 현장 현장 및 위험한 폭발성 환경과 같은 복잡한 조건에 특히 적합합니다.
A: 이 제품 시리즈는 교체 가능한 유압, 전기, 공압 및 서보 전력 모듈을 지원합니다. 유연한 전력 구성을 통해 지역 및 현장 조건에 따라 다중 전압 모터 또는 엔진 드라이브를 선택할 수 있으므로 독립형 현장 작업에 적용할 수 있습니다.
A: 절단 및 베벨링이 통합되어 높은 연삭력과 높은 효율성을 제공합니다. 완성된 파이프 끝은부드럽고, 버(burr)가 없고, 왜곡이 없습니다.. 커터를 변경하면 다양한 베벨 각도를 얻을 수 있습니다. 특수 가공 요구 사항을 충족하기 위해 맞춤형 비표준 크기 및 특수 베벨 프로파일을 사용할 수 있습니다.
