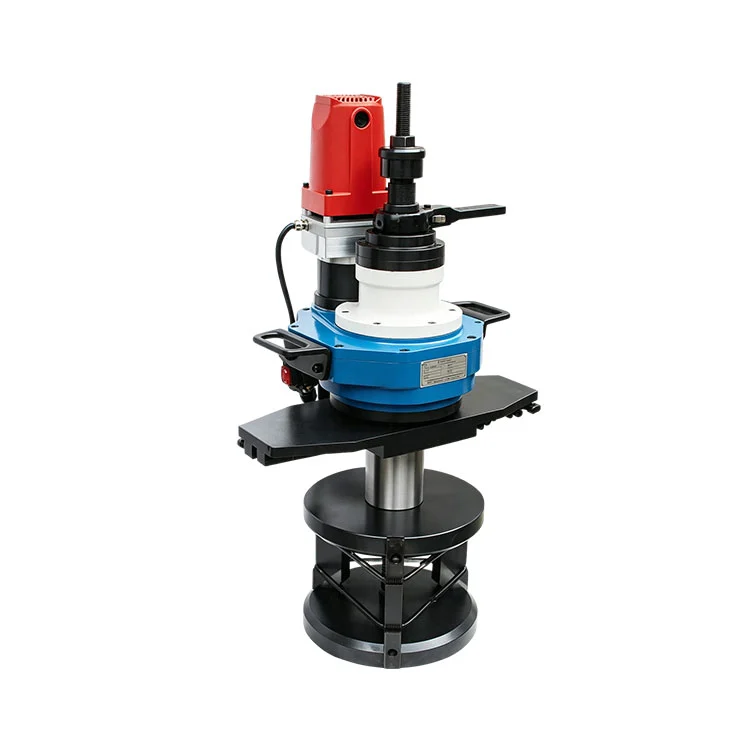

ID 장착 파이프 면취기는 휴대용 현장 처리 장치입니다. 파이프 직경에 맞습니다.273-426mm벽 두께와 함께15mm 이하. 내부 확장 빠른 삽입과 외부 벽 다중 지점 클램핑 기능을 갖추고 있어 단일 렌치로 조정하여 파이프라인의 어느 위치에서나 빠른 클램핑이 가능합니다. 래칫식 수동 공급 및 냉간 가공을 채택하여 변형이 없고 버(Burr)가 없는 절단을 제공합니다. 여러 산업 분야에 걸쳐 파이프 설치 및 긴급 수리를 위한 V/I/U형 베벨을 지원합니다.
다중 지점 외부 벽 클램핑과 결합된 내부 확장 빠른 삽입 설계를 특징으로 하는 ID 장착 파이프 베벨러는 파이프라인의 모든 위치에서 신속한 클램핑을 가능하게 합니다. 고정 부품은 단일 크기의 렌치만 있으면 쉽게 조정할 수 있습니다. 소형 및 경량으로 대구경 파이프의 현장 작업에 탁월한 성능을 제공합니다.
완전 냉간 가공은 원래의 파이프 재료 특성을 유지합니다. 래칫형 수동 급지는 고효율, 고품질 결과를 제공합니다. 안전성을 높이기 위해 파이프가 고정된 상태에서 커터가 회전합니다. 그것은 생산한다변형이 없고 버(burr)가 없으며 깔끔한 절단고급 용접용. 다음을 포함한 맞춤형 베벨U 베벨, 단일 V 베벨 및 J 베벨사용할 수 있습니다. 가공 범위:파이프 직경 273-426mm유연한 모델 선택이 가능합니다.
탄소강, 스테인레스강, 합금강, 플라스틱, 구리, 황동, 알루미늄, 티타늄 등과 함께 작동합니다. 파이프, 압력 용기 및 증기 발생기의 안전하고 빠른 베벨링을 실현합니다. 다양한 전원 옵션: 다중 전압 모터 또는 엔진 드라이브, 독립형 현장 작업 지원.
파이프 설치 및 긴급 수리 프로젝트를 위한 석유, 석유화학, 천연가스, 식품, 보일러, 제약, 원자력 및 장소 건설 분야에 널리 적용됩니다.
| 목 | 사양 |
| 적용 가능한 홈 유형 | V형, I형, U형 |
| 처리 파이프 직경 범위 | 273mm - 426mm |
| 최대 가공 벽 두께 | 15mm 이하 |
| 모터 파워 | 1.8KW |
| 장비 무게 | 75KG |
| 커터헤드 속도 | 14R/분 |
| 축 이송 깊이 | 50mm |
| 이송 속도 | 0.07-0.1mm |
| 옵션 도구 각도 | 30°, 37.5°, 60°, 0°, 15° 내부 경사 |
A: ID 장착 파이프 베벨러는 포괄적인 베벨 준비 용량을 제공합니다. 지원합니다V-베벨, I-베벨 및 U-베벨다양한 용접 공정 요구 사항을 충족합니다. 파이프 직경을 처리합니다.273mm~426mm최대 벽 두께는 다음과 같습니다.15mm 이하. 중직경 파이프용으로 설계되어 일반적인 벽 두께 조건에서도 안정적이고 정밀한 절단이 가능합니다. 다양한 파이프 및 공작물을 베벨링할 수 있으며 폭넓은 적응성과 안정적인 성능을 갖추고 있어 효율적이고 편리한 베벨링 솔루션을 제공합니다.
A: 공급 속도를 제어할 수 있는 래칫형 수동 공급 장치가 장착되어 있습니다.0.07-0.1mm안정된 클램핑 메커니즘으로 고정밀 냉간 가공이 가능합니다. 완성된 컷은변형이 없고 버가 없음잘 형성된 경사와 일관된 치수로 석유, 원자력, 제약 및 기타 산업에 대한 높은 표준 용접 정확도 요구 사항을 충족합니다.
A: 장치는 다중 지점 클램핑을 사용하여 외부 파이프 벽에 장착됩니다. 내부 확장형 빠른 삽입 구조를 갖추고 있어 파이프라인을 따라 어느 위치에나 설치가 가능하여 빠르고 쉽게 설치하고 제거할 수 있습니다.
A: 매번 사용 후 금속 칩과 잔해물을 제거하십시오. 슬라이딩, 래칫 및 내부 확장 구성품에 그리스를 정기적으로 도포하십시오. 마모된 절단기는 즉시 교체하십시오. 작동하기 전에 볼트와 클램핑 블록의 조임 상태를 확인하십시오. 녹 방지를 위해 기계를 건조하고 통풍이 잘 되는 곳에 보관하십시오. 정격사양 이상으로 작동하거나 거친 힘을 가하지 마십시오.
1.용접 슬래그, 버 및 부스러기를 제거하려면 파이프 끝을 청소하십시오. 파이프 직경과 벽 두께가 기계 정격 범위 내에 있는지 확인하십시오.

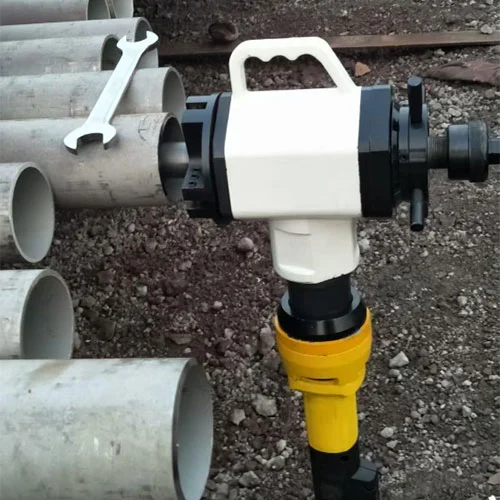

2.ID 장착 파이프 베벨러를 파이프 외벽에 배치하고 내부 확장 빠른 삽입 구조로 배치한 다음 다중 지점 외벽 클램핑을 활성화합니다.
3.유격 없이 단단히 고정되도록 제공된 렌치로 패스너를 조입니다.
4.커터가 파이프 끝면에서 멀리 떨어지도록 래칫 이송 장치를 후퇴시킵니다.
5.유휴 테스트 실행을 위해 전원을 켜고 비정상적인 소음이나 방해가 있는지 확인하십시오.
1.파이프를 단단히 고정하십시오. 작동 중에 회전하는 커터 디스크에 가까이 가지 마십시오.
2.패스당 가벼운 절단으로 래칫형 수동 공급을 적용하고 공급 속도를 제어할 수 있습니다.0.07-0.1mm.
3.목표 베벨 치수에 도달하면 공급을 중단한 다음 가공물에서 커터를 후퇴시킵니다.
4.전원을 차단하십시오. 커터가 완전히 멈춘 후 클램핑을 풀고 기계를 제거합니다.
1.ID 장착 파이프 베벨러는 냉간 가공 원리를 채택합니다. 즉, 파이프가 고정된 상태에서 절단기가 회전합니다.역회전은 금지되어 있습니다.
2.정격 직경과 벽 두께를 초과하여 작동하지 마십시오.
3.작업 후에는 금속칩을 제거하고 정기적인 윤활 및 유지보수를 실시하십시오.
