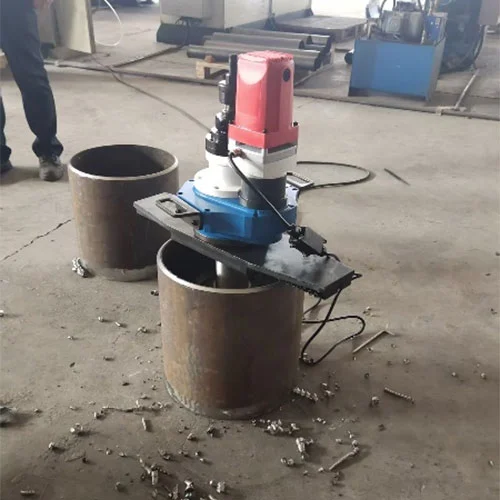

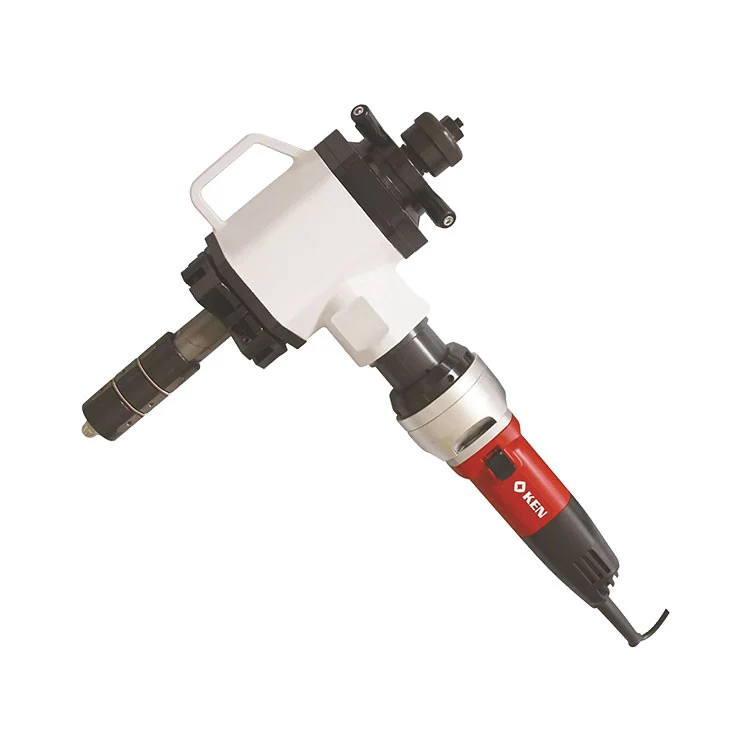

이 내부 확장 파이프 베벨링 기계는 새로운 감속, 확장 클램핑 및 피드 메커니즘을 채택하여 구조적 안정성과 작동 편의성을 크게 향상시킵니다. 50R/min의 커터 헤드 속도로 45mm~120mm 범위의 파이프 직경에 대한 V, I 및 U 베벨 가공을 지원합니다. 가볍고 휴대 가능한 디자인을 특징으로 하는 이 제품은 대구경 파이프의 현장 절단에 뚜렷한 이점을 제공합니다.
다중 지점 외부 벽 클램핑 및 내부 확장 빠른 맞춤 설계로 파이프라인 어디든 신속하게 설치할 수 있습니다. 조정 및 잠금에는 표준 렌치 하나만 필요합니다. 이 내부 확장 파이프 베벨링 기계는 가볍고 휴대 가능하며 대구경 현장 작업에 탁월한 성능을 제공합니다.
순수 냉간 가공 공정으로 파이프 재료 특성이 보존됩니다. 파이프가 고정된 상태에서 도구가 회전합니다. 고품질 용접 요구 사항에 맞게 변형이 없고 버가 없으며 깔끔한 절단을 제공합니다.
탄소강, 스테인레스강, 합금강, 구리, 알루미늄, 티타늄 및 선택된 플라스틱 파이프와 호환됩니다. 일치하는 모델로 파이프 직경 16,600mm를 커버합니다. U 베벨, 단일 V 베벨, J 베벨 및 기타 프로파일을 지원합니다.
다양한 전원 옵션: 오프 그리드 사이트를 위한 다중 전압 모터 또는 엔진 드라이브. 파이프, 압력 용기 및 증기 발생기를 처리합니다. 석유, 석유화학, 원자력, 제약, 보일러 및 긴급 수리 프로젝트에 널리 적용됩니다.
| 목 | 사양 |
| 적용 가능한 홈 유형 | V형, I형, U형 |
| 처리 파이프 직경 범위 | 45mm - 120mm |
| 최대 가공 벽 두께 | 15mm 이하 |
| 모터 파워 | 1.2KW |
| 장비 무게 | 25KG |
| 커터헤드 속도 | 50R/분 |
| 축 이송 깊이 | 50mm |
| 이송 속도 | 0.07-0.1mm |
| 옵션 도구 각도 | 30°, 37.5°, 60°, 0°, 15° 내부 경사 |
A: 이 내부 확장 파이프 베벨링 기계는 내경이 45-120mm이고 벽 두께가 15mm 이하인 파이프에 적합합니다. 다직경 작업 조건에 최적화되어 있으며 다양한 크기의 파이프를 안정적으로 가공할 수 있도록 확장 메커니즘을 조정하여 파이프 내벽에 단단히 고정됩니다.
A: 가볍고 휴대 가능한 디자인을 갖춘 고정 시스템은 내부 확장을 통해 파이프를 쉽게 고정할 수 있습니다. 고정 구성 요소는 렌치 하나만으로 간단하게 조정할 수 있습니다. 이는 대구경 파이프의 현장 절단에 탁월한 이점을 제공합니다.
A: 베벨링을 위해 커터가 회전하는 동안 파이프가 고정되어 있기 때문에 높은 안전성이 달성됩니다. 변형이 없고 버(burr)가 없으며 깔끔한 절단이 가능하므로 고품질 용접이 필요한 응용 분야에 이상적입니다.
A: 오프 그리드 현장용 다중 전압 모터 또는 엔진 드라이브를 포함하여 다양한 전원 옵션을 사용할 수 있습니다. 플라스틱, 구리, 알루미늄, 탄소강, 스테인리스강, 티타늄 등 다양한 파이프를 가공할 수 있습니다.
내부 확장 파이프 베벨링 기계에 대해 제공된 모든 도면 및 기술 문서는 해당 국제 또는 국내 표준 및 사양을 준수해야 합니다. 기계 장비 관련 소프트웨어 및 도면의 모든 단위에는 SI(International System of Units)를 사용합니다. 모든 서류는 중국어로 제공됩니다.
전자 사본 1개와 함께 완전한 문서로 구성된 하드 카피 세트 1개.
포장 목록(장비와 함께 제공되는 예비 부품 및 액세서리 포함)
장비 작동 매뉴얼, 적합성 인증서, 보증 인증서 및 운영 절차
전기 회로도, 단자 배선 다이어그램, 기계 도면, 유압 회로도 및 장비 기초 도면
주요 외주 부품에 대한 사용 설명서 및 적합성 인증서
