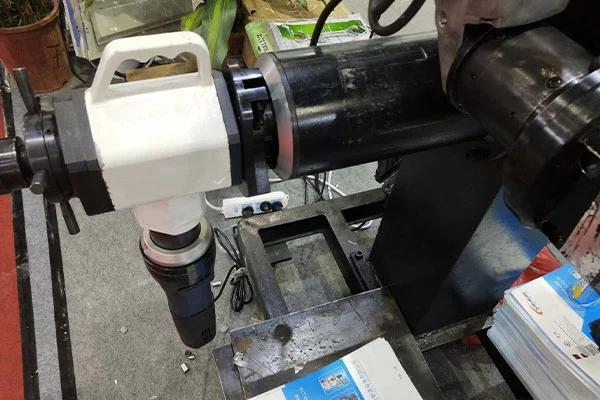

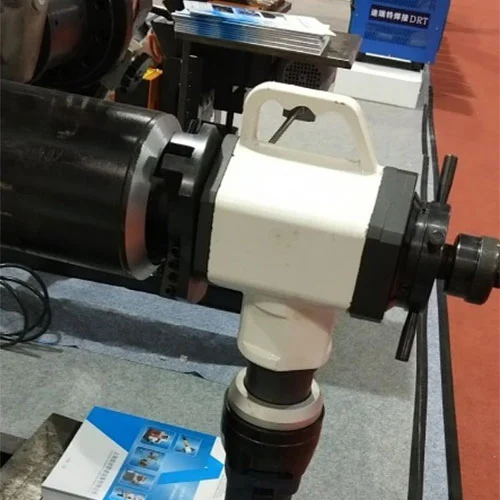

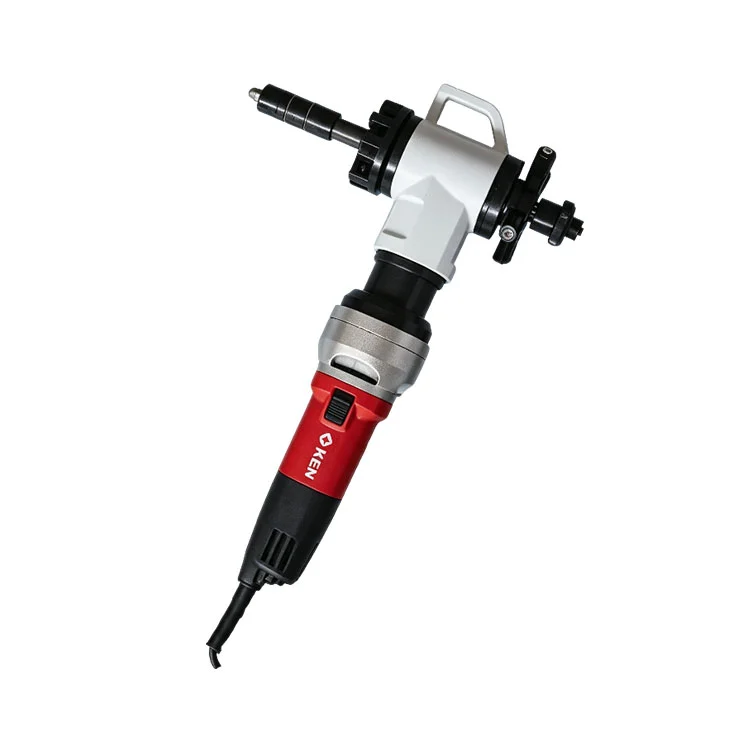

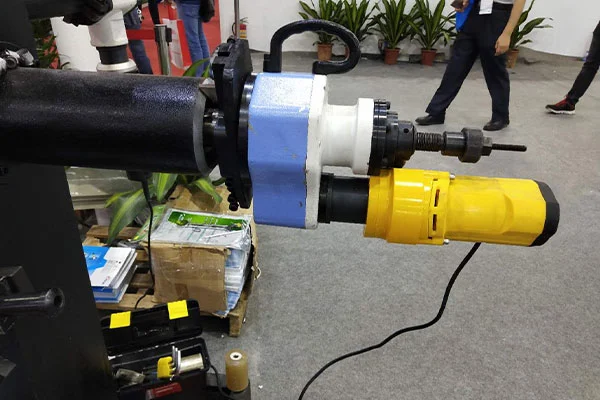

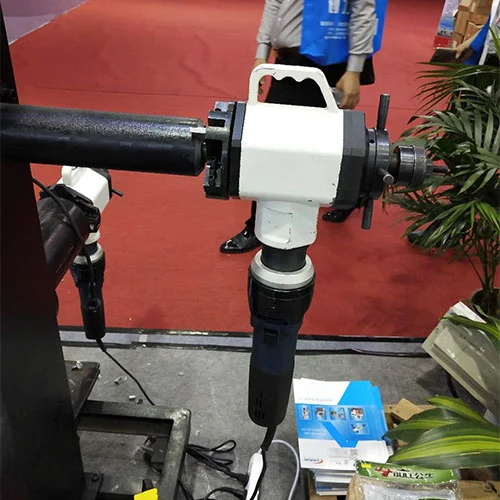

Internal Beveling Machine은 수년간의 시장 조사와 최종 사용자의 실제 피드백을 기반으로 개발된 휴대용 베벨 도구입니다. 리덕션, 클램핑, 피드 시스템을 포함한 최적화된 기계 구조를 갖추고 있어 작업 안정성과 현장 이동성의 균형을 유지합니다. 현장에서 대구경 파이프를 베벨링하기 위해 특별히 설계된 이 제품은 다양한 전원 공급 조건에 적응하여 고정밀 콜드 베벨링을 제공하고 후속 용접을 위해 깨끗하고 변형 없는 파이프 끝단을 보장합니다.
이 기계는 경량 설계로 현장에서 대구경 파이프를 베벨링하는 데 상당한 이점을 제공합니다. 클램핑 어셈블리는 사용자 친화적이므로 조정 및 고정을 위해 표준 렌치만 필요합니다. 장치는 파이프 내부에 신속하게 고정될 수 있으므로 제한된 공간, 원격 현장 현장 및 긴급 수리 시나리오에서 유연하게 사용할 수 있습니다.
기계는 고정된 파이프와 회전하는 절삭 공구로 작동하여 안전성을 보장합니다. 냉간 가공 방식으로 모재의 특성을 그대로 유지합니다. 그 결과 파이프 끝은 깨끗하고 매끄러우며 변형이나 버가 없어 높은 표준 용접에 대한 엄격한 품질 요구 사항을 완벽하게 충족합니다.
동력 장치는 다양한 전압 사양의 모터와 엔진 구동 버전을 포함하여 다양한 구성을 제공합니다. 엔진 구동형 모델은 외부 전원 없이 원격지에서도 베벨링 작업을 계속할 수 있어 현장 전원 공급의 한계를 효과적으로 극복할 수 있습니다.
플라스틱, 구리, 황동, 표준철, 탄소강, 알루미늄, 고품질 합금강, 스테인레스강, 티타늄 등 다양한 재료를 가공할 수 있습니다. 금속 파이프의 경우 U형, 단일 V형, J형 등 다양한 베벨 프로파일을 지원하며 특정 용접 공정 요구 사항을 충족하도록 맞춤 설정할 수 있습니다.
장비는 다중 지점 외부 클램핑 메커니즘을 통해 장착됩니다. 내장된 빠른 연결 구조를 통해 파이프를 따라 어느 지점에서나 신속한 위치 지정 및 조립이 가능합니다. 간단한 설치 및 제거 프로세스로 현장 설정 및 시운전 시간이 크게 단축됩니다.
제어되고 쉬운 작동을 위해 수동 래칫 공급 메커니즘을 활용하여 효율적인 베벨링과 고품질 결과를 보장합니다. 전체 공정은 냉간 가공 작업으로 기본 파이프 재료의 물리적 특성을 보존합니다.
특정 크기 요구 사항을 수용할 수 있는 옵션 구성 요소를 사용하여 16mm에서 600mm까지 파이프 직경을 지원합니다. 표준 금속배관을 넘어 다양한 사양의 파이프, 압력용기, 증기발생기의 절단 및 베벨링에 적합합니다.
이 내부 베벨링 기계는 석유 및 가스, 석유화학, 천연가스, 식품 가공, 보일러 제조, 제약, 원자력, 경기장 건설, 일반 토목공학 등의 분야에 사용됩니다. 현장 파이프 설치, 유지 관리 및 개조 프로젝트에 널리 사용됩니다.
| 목 | 사양 |
| 적용 가능한 홈 유형 | V형, I형, U형 |
| 처리 파이프 직경 범위 | 28mm - 76mm |
| 최대 가공 벽 두께 | 15mm 이하 |
| 모터 파워 | 1.2KW |
| 장비 무게 | 15KG |
| 커터헤드 속도 | 60R/분 |
| 축 이송 깊이 | 50mm |
| 이송 속도 | 0.07-0.1mm |
| 옵션 도구 각도 | 30°, 37.5°, 60°, 0°, 15° 내부 경사 |
1. 작업을 시작하기 전에 파이프가 단단히 고정되어 있는지 확인하십시오. 제공된 렌치를 사용하여 내부 확장 메커니즘을 조여 가공 중에 장비가 이동하는 것을 방지합니다.
2. 원하는 베벨 프로파일을 보장하려면 파이프 재질과 용접 공정을 기반으로 적절한 절단 도구 각도를 선택하십시오.
3. 현장 환경에서 엔진 구동 버전을 사용할 때는 적절한 환기 및 안전 예방 조치를 취하십시오. 감속기, 클램핑, 이송 기구를 정기적으로 점검하여 장기간 안정적인 작동을 보장하십시오.
2012년에 설립된 Xianjin Pipeline은 10년 이상 냉간 절단 및 베벨 기술 연구 개발에만 전념해 왔습니다. 일반 기계 제조업체와 달리 수석 엔지니어 3명과 중급 엔지니어 5명으로 구성된 당사의 핵심 기술 팀은 특히 내부 확장 클램핑 시스템과 다점 동기 피드 메커니즘의 기계적 역학에 중점을 둡니다.
우리는 우리가 설교하는 것을 실천합니다. 우리의 기계는 1,000㎡ 규모의 시설 내에서 첨단 생산 장비를 사용하여 제조됩니다. 피드 기어박스의 열처리부터 확장 맨드릴의 정밀 연삭에 이르기까지 모든 중요 부품은 엄격한 공정 제어를 거칩니다. 이 "Made by Experts" 접근 방식은 진동 자국 및 피드 저킹과 같은 일반적인 문제를 제거하여 신뢰할 수 있는 냉간 가공 무결성을 보장합니다.
귀하의 프로젝트가 규정을 준수하는 것이 우리의 최우선 과제입니다. 당사의 생산 라인은 ISO 9001(품질), ISO 14001(환경) 및 ISO 45001(안전) 관리 시스템을 엄격하게 준수합니다. 더 중요한 것은 이 기계 시리즈가 EU 시장 진출을 위한 CE 인증과 석유화학 응용 분야에 대한 선택적인 방폭 인증을 보유하고 있다는 것입니다. 이는 단순한 로고가 아닙니다. 이는 추적 가능한 품질과 현장 운영에 대한 법적 책임 보장에 대한 약속입니다.
당사의 내부 베벨링 기계는 단지 실험실 테스트를 거친 것이 아닙니다. 현장에서 입증되었습니다. 2012년부터 수천 대의 장치가 카자흐스탄의 유전(-40°C)부터 동남아시아의 다습한 발전소에 이르기까지 극한 조건에 배치되었습니다. 우리는 귀하가 싱가포르에 있든 러시아에 있든 상관없이 최소한의 가동 중지 시간으로 판매 후 교체 및 기술 안내 요구 사항을 충족할 수 있도록 충분한 예비 부품 재고(연간 수백 개의 장치 지원)를 유지합니다.
표준 모델이 모든 사람에게 적합하지는 않습니다. 우리는 전체 R&D 및 생산 체인을 소유하고 있기 때문에 OEM/ODM 비표준 맞춤화를 제공합니다. 보일러 헤더에 특정 J형 홈이 필요합니까? 16mm 마이크로 튜브에 특별한 맨드릴 크기가 필요합니까? 8명으로 구성된 당사의 엔지니어 팀은 감속 기어비, 이송 깊이 또는 클램핑 범위를 수정하기 위한 1:1 기술 상담을 제공하여 기계가 귀하의 고유한 용접 절차에 적응할 수 있도록 보장합니다.
이 다기능 내부 베벨 기계는 플라스틱 파이프, 구리, 황동, 철, 일반 강철, 알루미늄, 고품질 강철, 스테인레스 스틸 및 티타늄 파이프를 포함한 다양한 파이프 재료의 포괄적인 처리를 지원합니다. 이는 산업용 파이프라인 프로젝트를 위한 다양한 금속 및 비금속 파이프 베벨링 및 절단 작업에 널리 적용 가능합니다.
이 기계는 표준 V형, I형, U형 홈을 가공할 수 있습니다. 또한 고객의 실제 용접 공정 표준에 따라 단일 V형 및 J형 홈의 맞춤형 가공을 지원합니다. 이는 석유, 화학, 원자력 및 보일러 파이프라인 프로젝트의 다양한 용접 설계 요구 사항을 충족할 수 있습니다.
장비는 작동 중에 파이프를 가열하지 않고 완전 냉간 처리 방법을 채택합니다. 파이프 기본 재료의 물리적 특성과 재료 구조는 변경되지 않습니다. 처리된 파이프 절개는 변형이 없고 버가 없으며 깨끗하여 고급 산업용 파이프라인의 고정밀 용접 품질 표준을 완전히 충족합니다.
예. 이 휴대용 베벨 기계에는 다양한 전원 옵션이 있습니다. 기존 전기구조에 맞게 다양한 전압의 모터를 장착할 수 있으며, 엔진구동장치로 맞춤 제작도 가능하다. 전원 공급 장치가 없는 현장 환경에서 안정적으로 작동하여 실외 파이프라인 설치 및 긴급 엔지니어링 유지 관리에 완벽하게 적응할 수 있습니다.
이 기계는 가벼운 휴대용 구조와 독특한 퀵 플러그 내부 설치 설계를 특징으로 합니다. 외부 파이프 벽에 다점 클램핑을 실현하고 파이프라인의 어느 위치에나 신속하게 설치할 수 있습니다. 조정 및 고정에는 단 하나의 표준 렌치만 필요하므로 현장 디버깅 시간이 크게 절약되고 시공 효율성이 향상됩니다.
장비의 기존 가공 직경 범위는 28mm~76mm이며 최대 가공 벽 두께는 15mm입니다. 적용 가능한 처리 범위는 대부분의 기존 중소형 산업용 파이프, 압력 용기 및 증기 발생기 파이프라인을 포괄하며 대부분의 엔지니어링 프로젝트의 일일 처리 요구 사항을 충족합니다.
