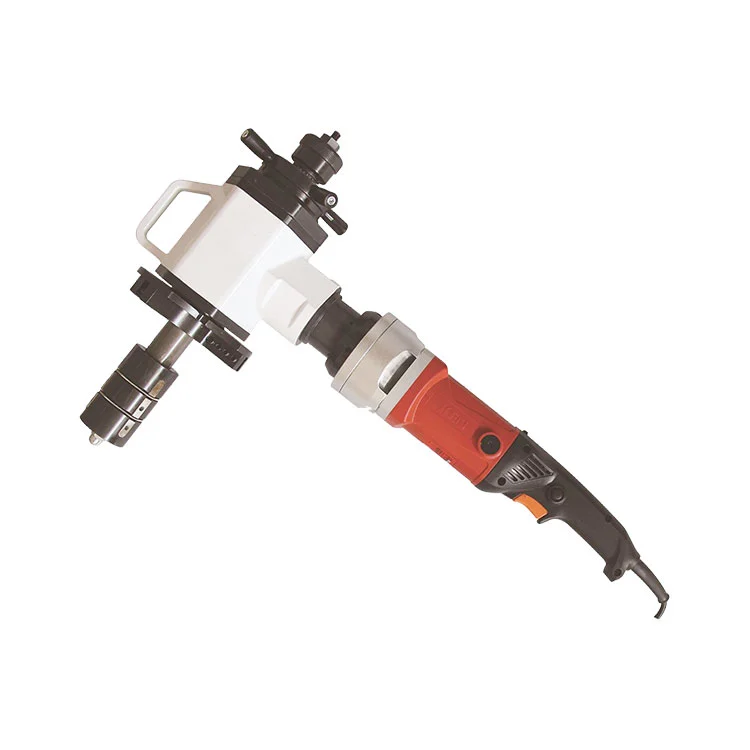

ID 장착 파이프 끝 준비 기계

중국에 본사를 둔 선도적인 파이프 장비 제조업체이자 공장인 Xianjin Pipeline은 현장 현장 작업을 위해 제작된 ID 장착 파이프 끝 준비 기계 목적을 제공합니다. U 유형, 단일 V 유형 및 J 유형을 포함한 맞춤형 베벨 프로파일을 사용할 수 있습니다. 모델 선택은 파이프 직경 요구 사항에 맞게 유연하게 맞춤화될 수 있습니다. 파이프 설치 및 긴급 수리 작업에 널리 사용되는 이 장치는 제약, 원자력, 경기장 건설 등의 산업에 사용됩니다.

문의 보내기

제품 설명

이 ID 장착 파이프 끝 준비 기계는 수년간의 시장 조사를 기반으로 개발 및 제조되었습니다. 혁신적인 감소, 확장 클램핑 및 피드 메커니즘을 갖춘 이 장치는 견고한 구조와 탁월한 휴대성을 특징으로 합니다. 파이프 직경은 65mm에서 159mm까지, 최대 처리 가능한 벽 두께는 15mm입니다. 폭넓게 적용 가능한 이 기계는 탄소강, 스테인리스강, 합금강과 같은 금속 파이프의 효율적인 절단 및 베벨링을 가능하게 합니다.

제품 장점

컴팩트하고 편리함

ID 장착 파이프 끝 준비 기계는 가볍고 운반이 용이하며 대구경 파이프라인의 현장 작업에 적합하도록 설계되었습니다. 내부 확장 클램핑 시스템은 작업물을 쉽게 고정합니다. 한 가지 크기의 렌치만으로 빠른 조정이 가능합니다.

안전하고 프리미엄

베벨링을 위해 절단 도구가 회전하는 동안 파이프는 고정된 상태로 유지되어 높은 작동 안전성을 보장합니다. 가공된 절단면은 뒤틀림이 없고, 버(burr)가 없으며 일관되게 깨끗하며 고급 용접 요구 사항에 완벽하게 적합합니다.

다재다능한 힘

다양한 전원 옵션을 사용할 수 있습니다. 전압이 다른 모터 유닛은 다양한 지역 조건에 적합합니다. 엔진 구동 버전은 전원 공급 없이 현장 작업을 지원합니다.

폭넓은 호환성

플라스틱, 구리, 황동, 철, 탄소강, 알루미늄, 고급강, 프리미엄 스테인레스강, 티타늄 등 다양한 파이프 재질의 가공을 지원합니다.

기술 사양

목	사양
적용 가능한 홈 유형	V형, I형, U형
처리 파이프 직경 범위	65mm - 159mm
최대 가공 벽 두께	15mm 이하
모터 파워	1.5KW
장비 무게	25KG
커터헤드 속도	35R/분
축 이송 깊이	50mm
이송 속도	0.07-0.1mm
옵션 도구 각도	30°, 37.5°, 60°, 0°, 15° 내부 경사

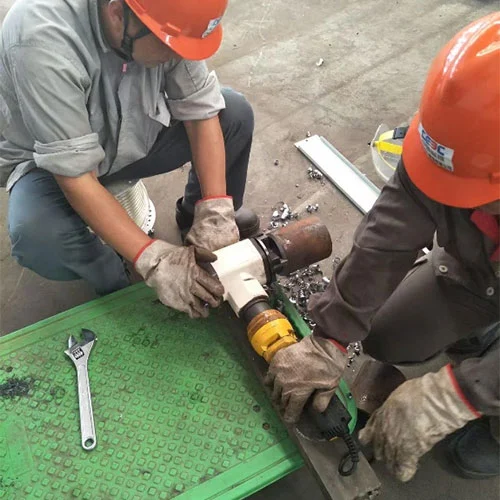

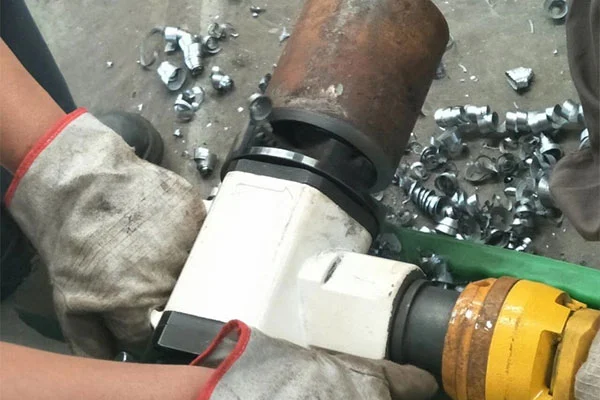

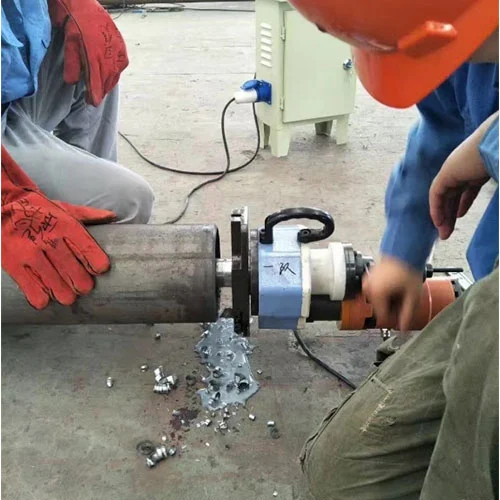

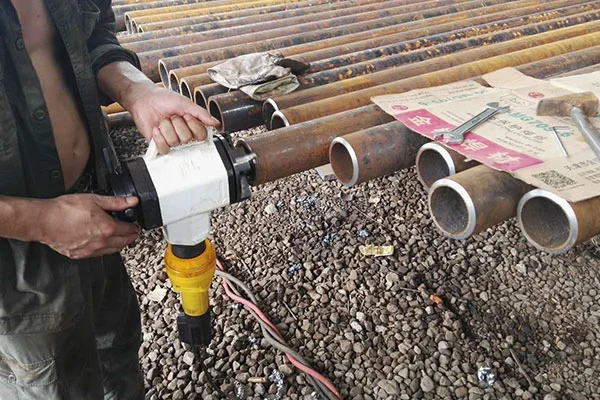

엔지니어링 사례

Internal Expansion Pipe Beveling Machine

기술 표준

ID 장착 파이프 끝 준비 기계(설계, 제조) 및 예비 부품의 경우 사양에 지정된 기술 매개변수 및 요구 사항 외에도 국가 표준(GB), 산업 표준(JB, DL…) 및 국제 표준(SI, ANSI, ASME, AWS, API, DIN, ISO)의 최신 버전을 따라야 합니다. 제품 설계 및 제조에 적용되는 표준은 다음과 같습니다.

기계 장비 설치의 건설 및 승인에 관한 일반 규정 GB50231 98

전기 장비의 안전 설계 지침 GB4064 1983

기계의 안전 - 기계의 전기 장비 GB 5226.1 2002

절연 도체의 표시 GB4884 85

강철 구조물의 건설 품질 승인 코드 GB 50205 2002

강철 구조물 설계 코드 GB 50017 2003

공정배관 제조기준 : ASTM B31.3

국제 표준(SI, ANSI, AWS, API, DIN, ISO)

기술 문서

문서 요구 사항

ID 장착 파이프 끝 준비 기계에 대해 제공된 모든 도면 및 기술 문서는 해당 국제 또는 국내 표준 및 사양을 준수해야 합니다. 기계 장비 관련 소프트웨어 및 도면의 모든 단위에는 SI(International System of Units)를 사용합니다. 모든 서류는 중국어로 제공됩니다.

문서 제공물

전자 사본 1개와 함께 완전한 문서로 구성된 하드 카피 세트 1개.

문서 범위

포장 목록(장비와 함께 제공되는 예비 부품 및 액세서리 포함)

장비 작동 매뉴얼, 적합성 인증서, 보증 인증서 및 운영 절차

전기 회로도, 단자 배선 다이어그램, 기계 도면, 유압 회로도 및 장비 기초 도면

주요 외주 부품에 대한 사용 설명서 및 적합성 인증서

FAQ

Q: 이 내부 확장형 베벨링 기계의 주요 매개변수는 무엇입니까?

A: 이 ID 장착 파이프 끝 준비 기계는 V형, I형 및 U형과 같은 여러 베벨 형태를 처리할 수 있어 다양한 용접 공정의 요구 사항을 완벽하게 충족하고 다양한 작업 조건에서 베벨 처리 요구 사항을 충족할 수 있습니다. 장비의 가공 파이프 직경 범위는 65-159mm이고, 최대 가공 벽 두께는 15mm에 도달할 수 있으며, 커터 헤드의 회전 속도는 35R/min입니다.
