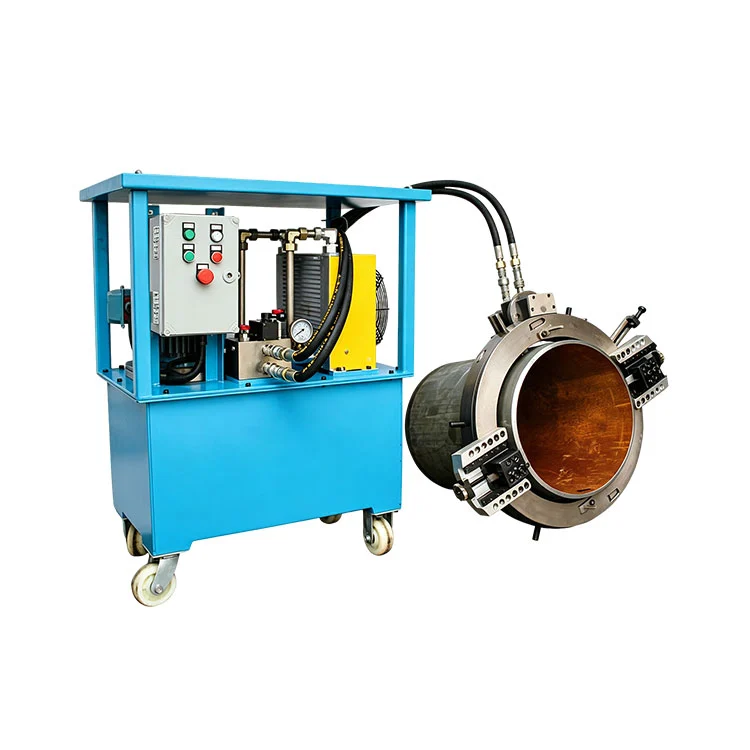

HB-7.5 표준 유압 카트와 결합된 7.5KW 유압 구동 외부 클램프 절단 베벨 기계는 완전한 파이프 절단 및 베벨 시스템을 구성합니다. 장착7.5kW 모터, Yuken 고정 변위 베인 펌프 및 내구성이 뛰어나고 응답성이 뛰어난 카트리지 밸브 제어 장치를 갖춘 이 시스템은 유압식 파이프 절단기를 위해 특별히 제작되었으며 다음을 포함한 국내외 브랜드의 파이프 절단 장비와 호환됩니다.WACHS, Hytek 및 Tritoo.

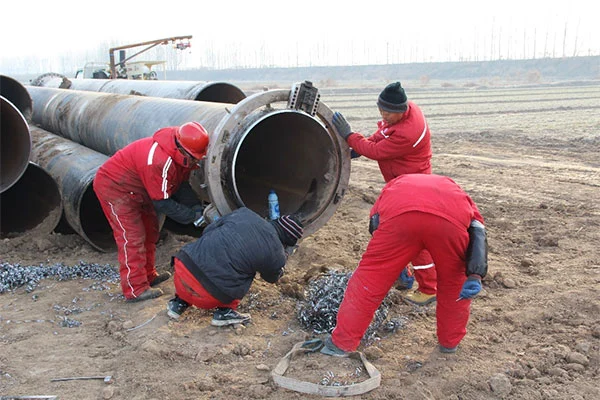

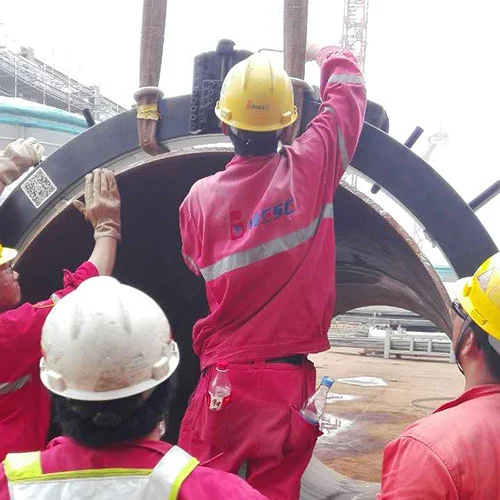

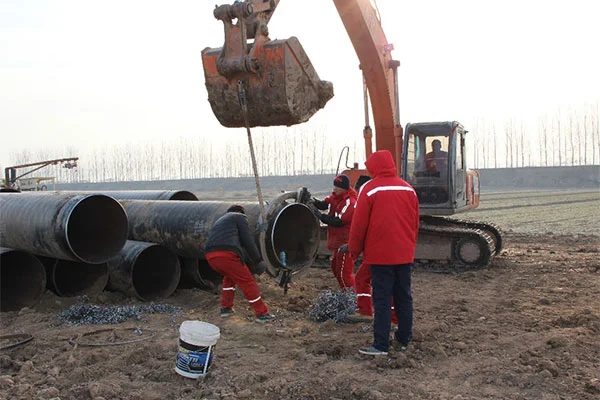

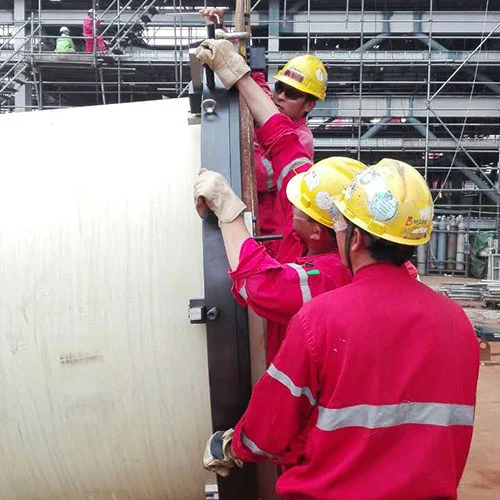

2피스 분할 링 구조로 제작된 7.5KW 유압 구동 외부 클램프 절단 베벨 기계는 파이프 외부 표면에 직접 고정됩니다. 하나의 설정으로 절단과 베벨링을 모두 수행합니다. 신속한 현장 설치 및 제거로 파이프라인을 따라 어느 곳에서나 작업이 가능합니다. 조정 및 안전한 잠금을 위해서는 표준 렌치 하나만 필요합니다.
순수한 냉간 절단 공정은 파이프의 원래 재료 특성을 유지합니다. 도구는 고정된 파이프에 대해 회전하여 항복합니다.왜곡이 없고 버가 없는 절단고사양 용접에 적합합니다. 다양한 파이프 재질에 대해 맞춤형 베벨 형상이 지원됩니다.
파이프 직경을 커버합니다.Φ10-2500mm; 파이프 치수에 따라 적절한 모델을 선택하십시오. 파이프라인, 압력 용기 및 증기 발생기 부품을 처리합니다. 독립형 현장 서비스를 포함한 석유화학, 원자력, 제약, 보일러, 식품 가공, 건설 및 긴급 수리 프로젝트에 적합합니다.
자동 피드는 높은 처리량을 위해 수동 조정을 제거합니다. 경량 구조는 대구경 현장 가공에 탁월합니다. 강화된 베이스 레이스와 함께 견고한 조절식 베어링이 견고한 기계적 안정성을 보장합니다. 동력 선택: 전기 모터 또는 연소 엔진. 플러그 앤 플레이 퀵 커넥터가 장착된 서보 모터는 전세계 다양한 현장 조건에 적응합니다.
| 목 | 사양 |
| 적용 가능한 베벨 유형 | V/I/U/더블V형 |
| 설치 방법 | 세그먼트 설치 / 설치를 통해 |
| 본체 보증 | 2년 |
| 클램핑 방법 | 수동 다점 클램핑 |
| 클램핑 방법 | 웹 클램핑 없음 |
| 전력 교환 | 유압 / 전기 / 공압 / 서보 |
HB-7.5 표준 유압 동력 카트는 수년간의 시장 조사와 포괄적인 사용자 피드백을 바탕으로 세심하게 설계 및 제조된 파이프 절단기를 위한 비용 효율적인 동력 장치입니다.
제공:7.5kW 모터, 시스템은 제어를 위해 Yuken 고정 변위 베인 펌프와 내구성이 뛰어나고 응답성이 뛰어난 카트리지 밸브를 채택합니다.
유압식 파이프 절단기를 위해 특별히 개발된 HB-7.5 표준 유압 파워 카트는 다음을 포함한 국내외 브랜드의 파이프 절단기와 호환됩니다.WACHS, Hytek 및 Tritoo(미국).
| 목 | 사양 |
| 장비 무게 | 270KG |
| 모터 파워 | 7.5KW |
| 오일탱크 용량 | 160L |
| 전압 | 24V |
| 냉각 모드 | 공기 냉각 |
| 시스템 압력 | 12Pa |
| 가공 가능한 벽 두께 | ≤50mm |
| 포장 치수 | 900×600×1100 |
| 펌프 제어 방식 | 부하에 민감함 |
| 유압 밸브 제어 방식 | 서보 비례 |
| 추천 오일 | 여름 46# / 겨울 32# |
| 유압 모터 속도 | 140-280rpm |
| 회선 속도 조정 가능 범위 | 0-20m/분 |
| 최대 출력 토크 | 360NM |
| 적용전압 | 380V/50HZ |
| 배선 방법 | 3상 5선식 |
| 아니요. | 유압식 모델 | 가공 범위 | 벽 두께 절단 | 이송 속도 | 비고 |
| 1 | PH-89 | 25-89 | ≤150 | 0.07 | 전원 교환 가능 |
| 2 | PH-168 | 50-168 | ≤150 | 0.07 | 전원 교환 가능 |
| 3 | PH-219 | 60-219 | ≤150 | 0.07 | 전원 교환 가능 |
| 4 | PH-325 | 168-325 | ≤150 | 0.07 | 전원 교환 가능 |
| 5 | PH-377 | 219-377 | ≤150 | 0.07 | 전원 교환 가능 |
| 6 | PH-426 | 273-426 | ≤150 | 0.07 | 전원 교환 가능 |
| 7 | PH-508 | 355-508 | ≤150 | 0.07 | 전원 교환 가능 |
| 8 | PH-610 | 457-610 | ≤150 | 0.07 | 전원 교환 가능 |
| 9 | PH-762 | 610-762 | ≤150 | 0.07 | 전원 교환 가능 |
| 10 | PH-914 | 762-914 | ≤150 | 0.07 | 전원 교환 가능 |
| 11 | PH-1066 | 914-1066 | ≤150 | 0.07 | 전원 교환 가능 |
| 12 | PH-1219 | 1066-1230 | ≤150 | 0.07 | 전원 교환 가능 |
| 13 | PH-1542 | 1230-1542 | ≤150 | 0.07 | 전원 교환 가능 |
| 14 | PH-1800 | 1542-1800 | ≤150 | 0.07 | 전원 교환 가능 |
A: 전체 시스템은 7.5KW 유압 구동식 외부 클램프 절단 베벨 기계 본체, HB-7.5 표준 유압 카트, 고압 호스 및 퀵 커플링 어셈블리로 구성됩니다. 주 기계는 파이프 클램핑, 절단 및 베벨링을 수행하는 반면, HB-7.5 유압 동력 카트는 주 장치에 유압 동력을 공급하는 독립형 유압 동력원 역할을 합니다.
A: 그것은 파이프 직경을 포함합니다Φ10mm ~ 2500mm실제 파이프 크기에 따른 모델 선택. 탄소강, 스테인레스강, 합금강, 구리, 알루미늄, 티타늄 및 특정 플라스틱 파이프와 호환됩니다. 냉간 가공 공정은 원래의 재료 특성을 변경하지 않습니다.
답: 지원합니다U-베벨, 단일 V, 이중 V 및 J-베벨 프로파일. 비표준 치수 및 특수 베벨 형상은 요청 시 맞춤 제작할 수 있습니다. 버(Burr)와 뒤틀림이 없는 파이프 끝단이 생산되어 직접 용접이 가능합니다.
답: 그렇습니다. 유압 파이프 절단기용으로 특별히 제작된 HB-7.5 표준 유압 파워 카트는 다음을 포함한 국내 및 국제 주류 유압 파이프 절단기 브랜드와 호환됩니다.WACHS, Hytek 및 Tritoo(미국).
A: 외부 클램프 현장 가공 장치로서 석유화학, 원자력, 제약, 보일러, 수처리, 조선, 발전, 건설 및 긴급 수리 프로젝트에 널리 사용되며 독립형 현장 조건에서 작동할 수 있습니다.
7.5KW 유압 구동 외부 클램프 절단 베벨 기계는 뛰어난 환경 적응성을 갖추고 있으며 다양한 정상적인 작업 조건에서 안정적으로 작동할 수 있습니다. 온도와 습도의 일정한 변동은 물론 작은 진동도 견딜 수 있어 정상적인 작동 조건에서 외부 요인으로 인해 성능과 서비스 수명이 손상되지 않습니다. 한편, 구조 설계, 재료 선택 및 보호 조치는 현장 설치 조건과 호환되어 안전하고 신뢰할 수 있는 장기 작동을 보장합니다.
전원 공급 장치:380V, 50Hz
고도:< 1000m
주변 온도:0~45°C(실내 작동)
상대 습도:최대 일일 평균 상대습도 90%
진도:7등급 이하
