15KW 유압 구동 외부 절단 베벨 기계는 다중 산업 파이프에 대한 사전 용접 처리를 제공합니다.최대 벽 두께 120mm. HB-15 고효율 유압 동력 장치가 장착되어 사용이 쉽습니다. 시동 시 속도를 설정하고 추가 조정 없이 작동할 수 있습니다. 강력한 파워를 자랑하는 전위차계 무단계 속도 제어 및 내장된 유량 압력 피드백은 안정적인 시스템 성능을 보장합니다. 고품질 용접을 위한 매끄러운 절단이 가능합니다.
다중 지점 클램핑으로 외부 파이프 벽에 장착됩니다. 15KW 유압 구동 외부 절단 베벨링 기계는 단일 설정으로 절단과 베벨링을 동시에 완료합니다. 완전 냉간 가공 공정으로 파이프 재료 특성이 변하지 않습니다. 자동 공급으로 높은 처리량과 우수한 품질을 위해 수동 조정이 필요하지 않습니다. 다중 베벨 프로파일(U자형, 단일 V형, 이중 V자형, J자형)은 맞춤형 커터와 함께 사용할 수 있습니다.버(Burr)가 없고 뒤틀림이 없는 절단엄격한 고품질 용접 요구 사항을 충족합니다.
파이프 직경을 포함합니다.10mm ~ 2500mm유연한 모델 선택을 위해. 탄소강, 스테인레스강, 합금강, 구리, 알루미늄, 티타늄 및 플라스틱 파이프를 가공합니다. 파이프, 압력 용기 및 증기 발생기에 적합합니다. 석유 및 가스, 원자력, 제약, 조선, 야금 및 긴급 수리 프로젝트에 대한 비표준 크기 및 맞춤형 베벨을 지원합니다.

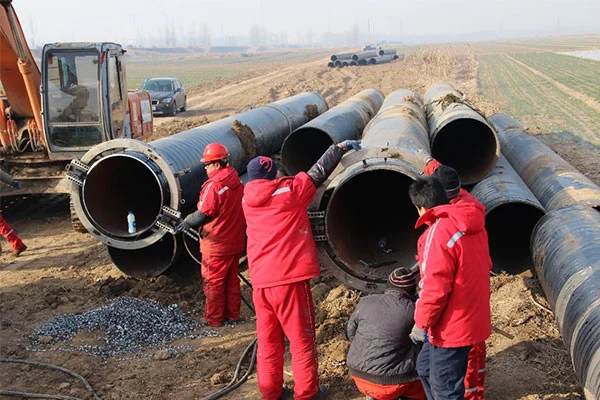

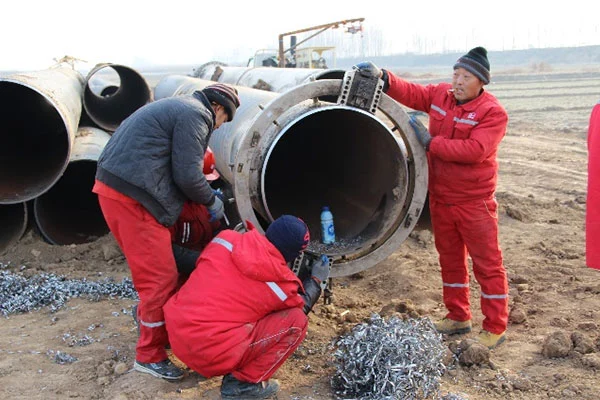

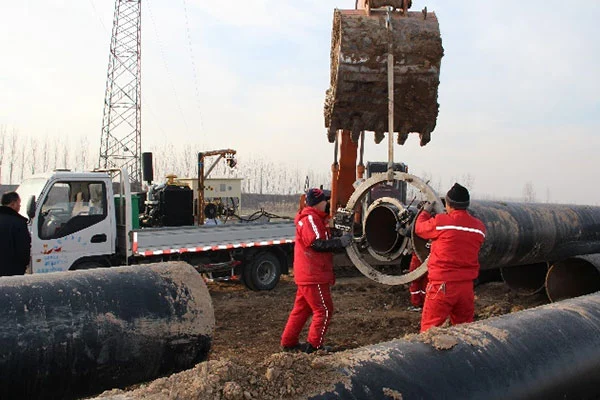

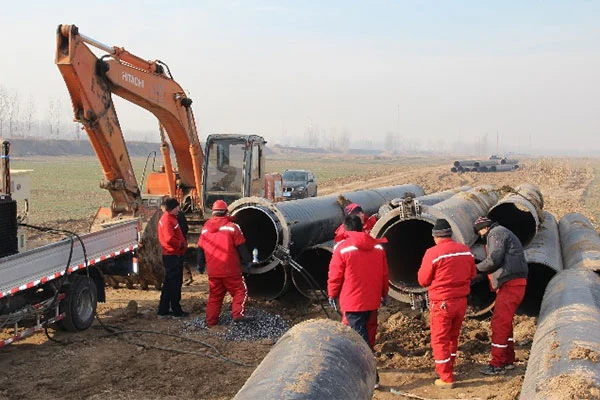

경량 분할 힌지 링 구조로 파이프라인을 따라 어느 위치에나 빠르게 설치할 수 있습니다. 조정은 간단한 조작을 위해 렌치 하나만 필요합니다. 안전한 작업 모드:파이프가 고정된 상태에서 도구가 회전함. 다양한 전원 옵션: 오프 그리드 현장 조건을 위한 다중 전압 모터 또는 엔진 드라이브. 플러그 앤 플레이 편의를 위해 서보 모터는 빠른 연결 커플링을 통해 연결됩니다.
고밀도 고강도 합금으로 제작되었습니다. 넥 로드 조정 가능한 베어링과 강화된 하단 베어링 레이스가 결합되어 신뢰성이 극대화됩니다. 강력하고 일관된 전력을 공급하기 위한 서보 드라이브는 옵션입니다. 현장 파이프라인 가공용으로 설계되어 고강도 사이클에서도 안정적인 절단 성능을 유지할 수 있습니다.
| 목 | 사양 |
| 적용 가능한 베벨 유형 | V/I/U/더블V형 |
| 설치 방법 | 세그먼트 설치 / 설치를 통해 |
| 본체 보증 | 2년 |
| 클램핑 방법 | 수동 다점 클램핑 |
| 클램핑 방법 | 웹 클램핑 없음 |
| 전력 교환 | 유압 / 전기 / 공압 / 서보 |
| 가공 가능한 벽 두께 | 120mm 이하 |

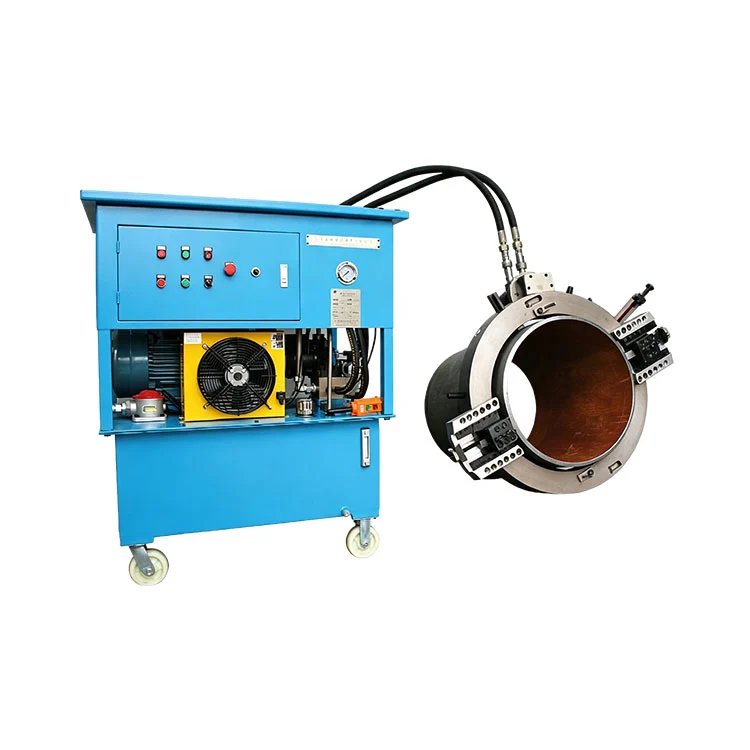

HB-15 "고효율 유압 동력 트롤리"는 15KW 유압 구동 외부 절단 베벨링 기계용으로 특별히 개발된 고성능 동력 장치입니다. 다음을 포함한 주류 국내외 파이프 절단 장비 브랜드와 호환됩니다.WACHS, Hydratight 및 Tritoo.
가변 고압 피스톤 펌프와 부하 비례 제어를 채택하여 시스템은 작업 조건에 따라 압력과 유량을 조정합니다. 부하에 대한 압력 반응 지연은 대략 다음과 같습니다.10ms. 이는 공구 충격 저항을 향상시키고 공구 수명을 연장하며 비용을 절감하고 효율성을 높입니다. 한편, 시스템 전력 소비와 유압 시스템 열 발생을 줄여 시스템 전력 손실을 약 2배로 낮춥니다.30%.
● 간단한 조작:즉시 사용하려면 시동 후 속도를 선택하세요. 추가적인 조정 없이 최적의 절단 성능을 얻을 수 있습니다.
● 강력한 출력:전위차계를 통한 무단계 속도 조절. 내장된 흐름 및 압력 피드백 제어 기능은 부드럽고 충격 없는 작동을 보장하고 일관된 절단 결과를 제공하며 도구 마모를 줄입니다.
●편리한 현장 작업을 위해 다양한 제어 모드를 사용할 수 있습니다.
●고정밀 부하 감지 비례 제어는 에너지 소비와 발열을 줄여 열악한 작업 조건에 적합합니다.
●고온 내성 밀봉 재료를 사용하면 최대 온도에서 정상적인 시스템 작동이 가능합니다.75°C.
●긴 서비스 수명과 높은 시스템 안정성을 보장하기 위해 주요 구성 요소를 수입합니다.
| 목 | 사양 |
| 장비 무게 | 380KG |
| 모터 파워 | 15KW |
| 오일탱크 용량 | 240L |
| 제어 전압 | 24V |
| 냉각 모드 | 공기 냉각 |
| 시스템 압력 | 15Pa |
| 가공 가능한 벽 두께 | 120mm 이하 |
| 포장 치수 | 1190×840×1221 |
| 펌프 제어 방식 | 부하에 민감함 |
| 유압 밸브 제어 방식 | 서보 비례 |
| 추천 오일 | 여름 46# / 겨울 32# |
| 유압 모터 속도 | 140-280rpm |
| 회선 속도 조정 가능 범위 | 0-25m/분 |
| 최대 출력 토크 | 420NM |
| 적용전압 | 380V/50HZ |
| 배선 방법 | 3상 5선식 |
| 아니요. | 유압식 모델 | 가공 범위 | 벽 두께 절단 | 이송 속도 | 비고 |
| 1 | PH-89 | 25-89 | ≤150 | 0.07 | 전원 교환 가능 |
| 2 | PH-168 | 50-168 | ≤150 | 0.07 | 전원 교환 가능 |
| 3 | PH-219 | 60-219 | ≤150 | 0.07 | 전원 교환 가능 |
| 4 | PH-273 | 120-273 | ≤150 | 0.07 | 전원 교환 가능 |
| 5 | PH-325 | 168-325 | ≤150 | 0.07 | 전원 교환 가능 |
| 6 | PH-377 | 219-377 | ≤150 | 0.07 | 전원 교환 가능 |
| 7 | PH-426 | 273-426 | ≤150 | 0.07 | 전원 교환 가능 |
| 8 | PH-457 | 300-457 | ≤150 | 0.07 | 전원 교환 가능 |
| 9 | PH-530 | 377-530 | ≤150 | 0.07 | 전원 교환 가능 |
| 10 | PH-630 | 457-610 | ≤150 | 0.07 | 전원 교환 가능 |
| 11 | PH-762 | 610-762 | ≤150 | 0.07 | 전원 교환 가능 |
| 12 | PH-914 | 762-914 | ≤150 | 0.07 | 전원 교환 가능 |
| 13 | PH-1066 | 914-1066 | ≤150 | 0.07 | 전원 교환 가능 |
| 14 | PH-1219 | 1066-1230 | ≤150 | 0.07 | 전원 교환 가능 |
| 15 | PH-1542 | 1230-1542 | ≤150 | 0.07 | 전원 교환 가능 |
| 16 | PH-1800 | 1542-1800 | ≤150 | 0.07 | 전원 교환 가능 |
A: 15KW 유압 구동 외부 절단 베벨 기계는 냉간 가공을 위해 파이프 외벽에 고정됩니다. 절단기가 파이프 주위를 회전하는 동안 파이프는 고정된 상태로 유지됩니다. 절단 및 베벨링은 재료 특성을 변경하지 않고 한 번의 설정으로 완료됩니다. 맞춤형 절단기가 생산됩니다.U, 단일 V, 이중 V 및 J 베벨.
A: 파이프 직경:10-2500mm, 최대 벽 두께120mm. 탄소강, 스테인레스강, 합금강, 구리, 알루미늄, 티타늄 및 플라스틱에 사용됩니다. 맞춤형 비표준 크기 및 베벨을 사용할 수 있습니다.
답: 그렇습니다. 교체 가능한 전력 모듈은 오프 그리드 현장 작동을 위해 다중 전압 모터 또는 엔진 드라이브를 지원합니다. 서보 모터는 빠른 연결 플러그 앤 플레이 디자인을 채택합니다.
A: 분할 힌지 링 설계로 파이프라인 어디든 빠르게 장착할 수 있습니다. 클램핑에는 렌치 하나만 필요합니다. 시작 시 속도를 설정하면 추가 조정이 필요하지 않습니다.
A: 고밀도 고강도 합금 본체. 조정 가능한 베어링과 강화 레이스가 결합되어 신뢰성이 향상됩니다. 옵션인 서보 드라이브는 현장 작업을 위한 안정적이고 강력한 성능을 제공합니다.
